半导体薄膜剥离与转移:柔性光电子器件的“移花接木”

··4240 字·9 分钟·
目录
激光剥离 - 这篇文章属于一个选集。
§ 1: 本文
今天学习半导体薄膜剥离和转移技术在柔性光电子器件中的应用,包括激光剥离、化学剥离等方法。它们的共同思路可以概括为:先在刚性衬底上获得高质量半导体,再把完整器件层转移到柔性载体上——也就是“移花接木”。

半导体薄膜 激光剥离 柔性光电子 异质集成

GROW刚性衬底外延

获得高结晶质量的功能层。

RELEASE界面无损剥离

化学、激光、介孔或二维材料辅助。

TRANSFER薄膜完整转移

控制裂纹、翘曲与残余应力。

INTEGRATE柔性异质集成

进入 LED、探测器与功率电子。

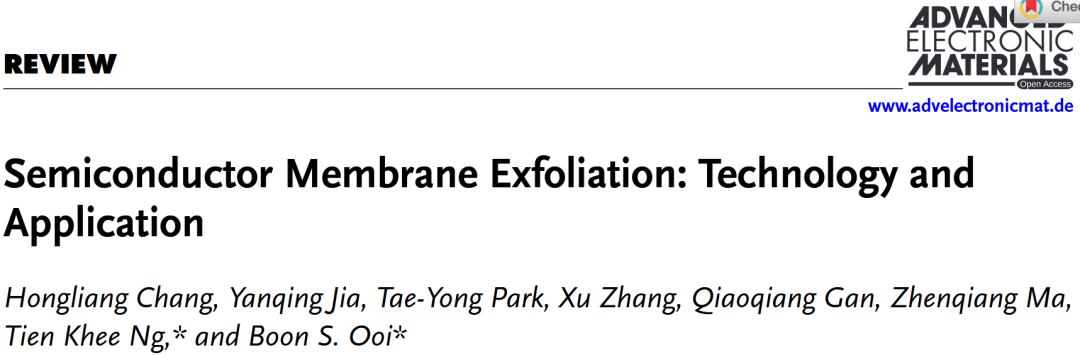

Semiconductor Membrane Exfoliation Technology and Application综述论文首页
本文主要参考综述:Semiconductor Membrane Exfoliation: Technology and Application。

应用背景
#

柔性光电子器件在物联网、可穿戴设备和智能医疗等领域展现出巨大潜力,但其核心材料——无机半导体,如 GaAs、GaN,因固有的刚性与脆性,难以直接生长在柔性基板上。

目前的主流方案仍依赖蓝宝石、硅等传统刚性衬底外延生长器件结构,再将其剥离并转移至柔性载体。然而,这一路径面临三类挑战:

  1. 材料兼容矛盾: 柔性聚合物基板无法承受 >1000 °C 的高温外延工艺;金属基板又存在晶格/热失配及元素扩散污染问题。
  2. 有机材料局限: 有机半导体虽然具备柔性,但其载流子迁移率低,通常小于 1 cm²/Vs,热稳定性和化学稳定性也较差,难以满足高性能器件需求。
  3. 工艺复杂性: 化学刻蚀、激光剥离等技术需要精确控制界面损伤;大尺寸薄膜转移还容易引入裂纹或应力缺陷,降低器件良率。

本质矛盾用一句话概括:高结晶质量需要刚性衬底,而柔性应用需要可弯曲基板。

当前主流技术聚焦于**“异质外延—无损剥离—柔性集成”链条优化,即先生长、后转移**。可采用化学剥离、激光剥离、二维材料辅助、纳米多孔层设计等多种方法:剥离过程要精确控制薄膜完整性,转移过程则要确保功能层与目标基板无缝结合。通过多种技术融合与异质集成工艺优化,柔性光电子有望向高可靠性、低成本方向演进,并加快在生物电子、曲面显示等领域的产业化。

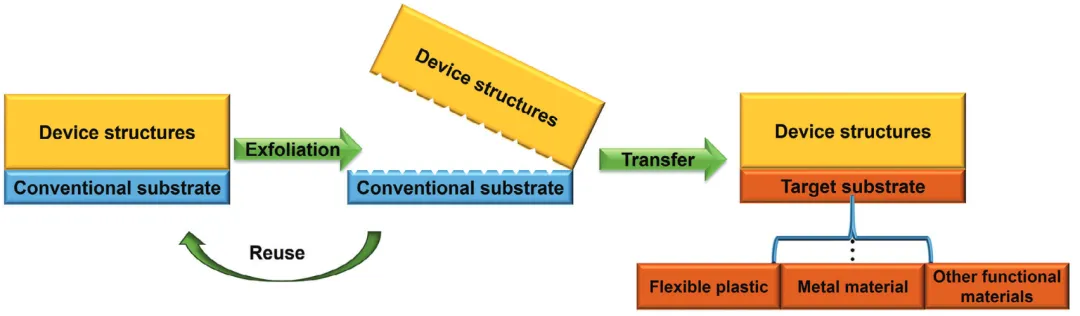

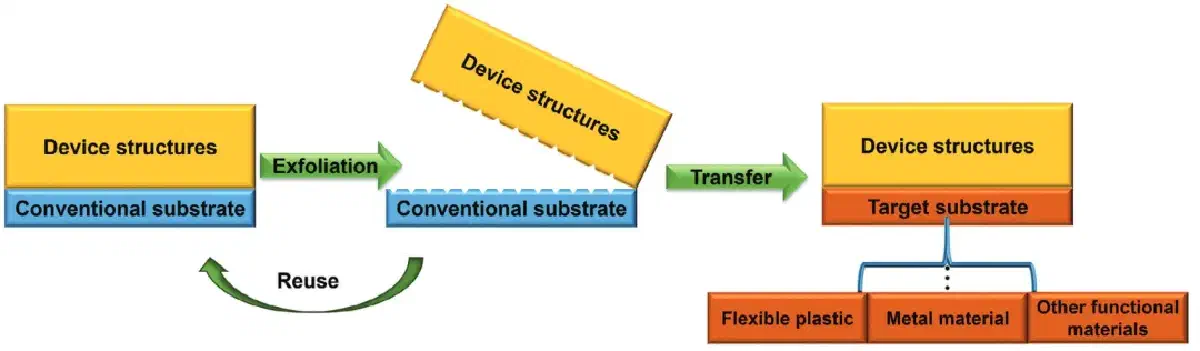

器件结构从传统衬底剥离并转移到柔性塑料金属或其他功能材料基板的流程
柔性光电子器件制备流程:外延器件结构从传统衬底剥离,原衬底可重复使用,器件层随后转移到柔性塑料、金属或其他功能材料上。

化学剥离(Chemical Exfoliation)
#

**化学剥离(Chemical Exfoliation)**是柔性光电子器件制备中的关键技术,其核心是通过化学刻蚀选择性去除牺牲层(Sacrificial Layer),使功能层与刚性基板分离。

基本原理

化学剥离的本质是界面选择性刻蚀,流程可分为四步:

  1. 牺牲层预沉积: 在蓝宝石、硅等刚性基板与 GaN、GaAs 等目标功能层之间插入 AlAs、ZnO、SiO₂ 等牺牲层。
  2. 功能层外延生长: 在牺牲层上方通过 MOCVD、MBE 等工艺生长半导体功能层。
  3. 化学刻蚀分离: 将堆叠结构浸入 HF 酸、KOH 溶液等特定刻蚀液,溶解牺牲层并释放功能层。
  4. 转移至柔性基板: 通过 PDMS 印章或滚压(Roll-to-Roll)技术,将剥离的功能层转移至 PET、聚酰亚胺等柔性基底。

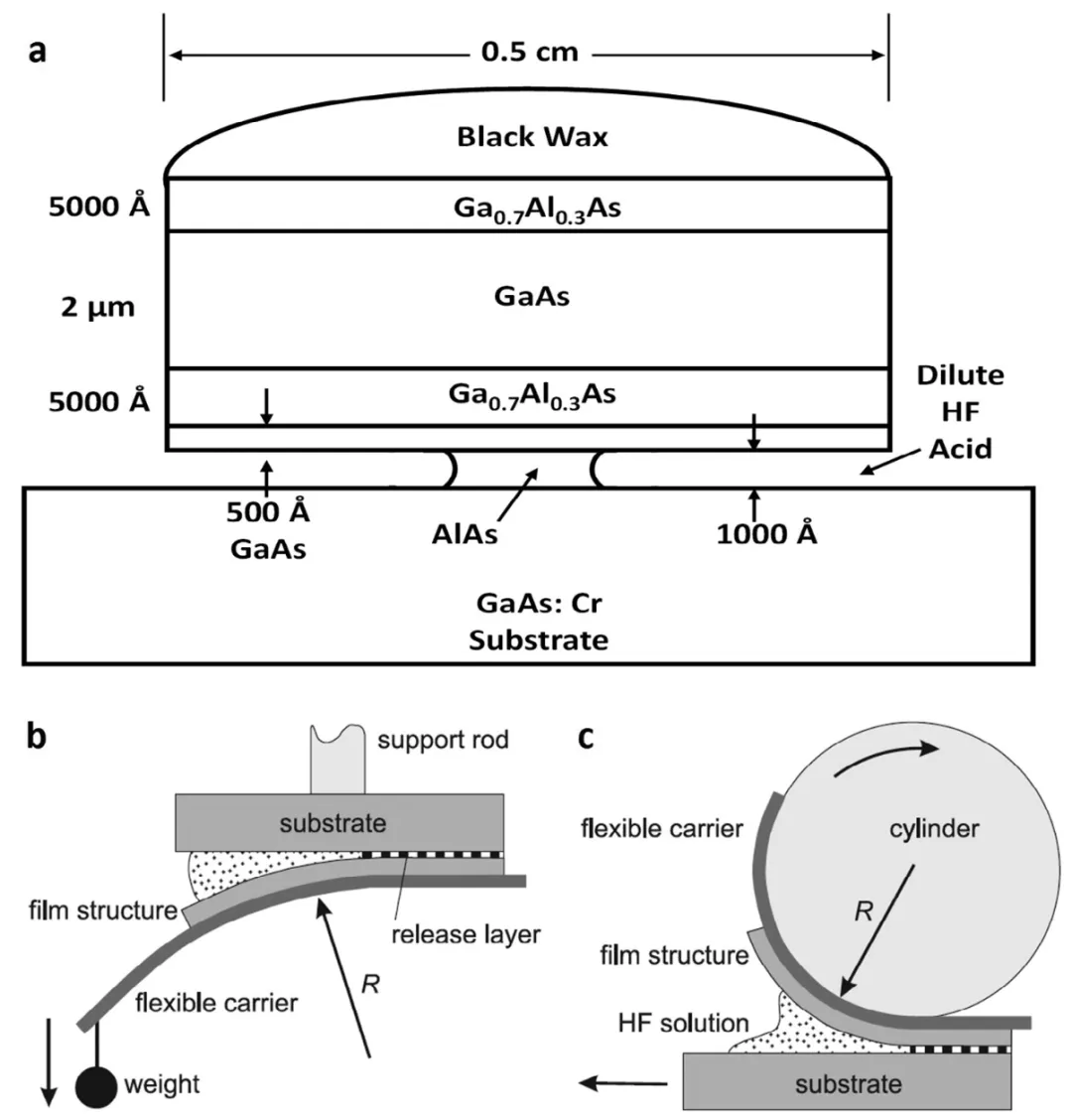

外延剥离重力诱导剥离与滚筒辅助剥离工艺
(a)外延剥离工艺;(b)重力诱导外延剥离;(c)滚筒辅助外延剥离。

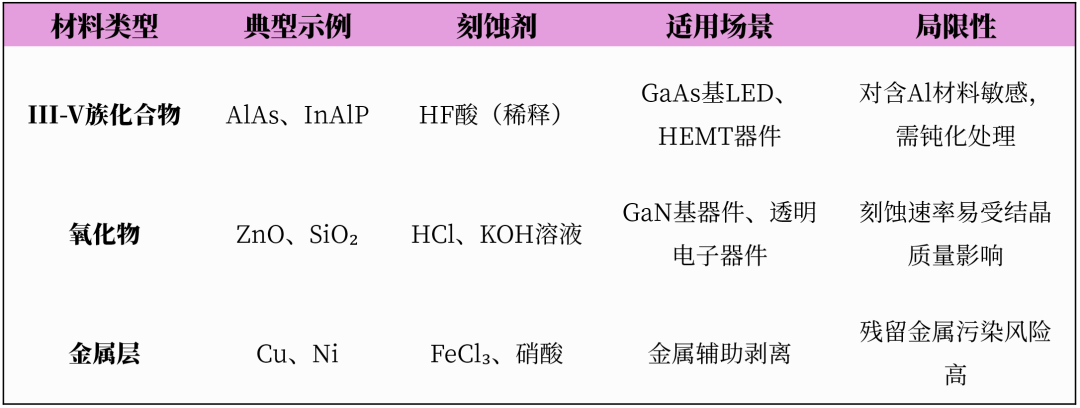

不同半导体体系中牺牲层材料与刻蚀剂选择
牺牲层材料:不同基板与功能层组合需要匹配相应的牺牲层和选择性刻蚀体系。

刻蚀动力学与界面控制

  • 刻蚀速率匹配: 牺牲层的刻蚀速率需显著高于功能层,例如刻蚀选择比大于 100:1,以避免功能层损伤。AlAs 牺牲层在 HF 酸中的刻蚀速率比 GaAs 快约 1000 倍
  • 应力释放机制: 牺牲层溶解后,由晶格失配或热膨胀系数差异引起的界面残余应力,需要由柔性基板或中间层吸收,防止功能层翘曲或破裂。

技术特点

  • 高表面质量: 化学刻蚀可形成原子级平整界面,粗糙度小于 0.5 nm,适用于激光器、光电探测器等光学器件。
  • 大面积均匀性: 通过优化刻蚀液流动,可实现 4–6 英寸晶圆级的均匀剥离。
  • 低成本: 与激光剥离(LLO)相比,无需昂贵的激光设备,适合实验室与小规模量产。

需要注意材料兼容性的限制:牺牲层必须在生长温度、晶格常数等方面同时匹配功能层与基板,这会限制可选材料组合的自由度。

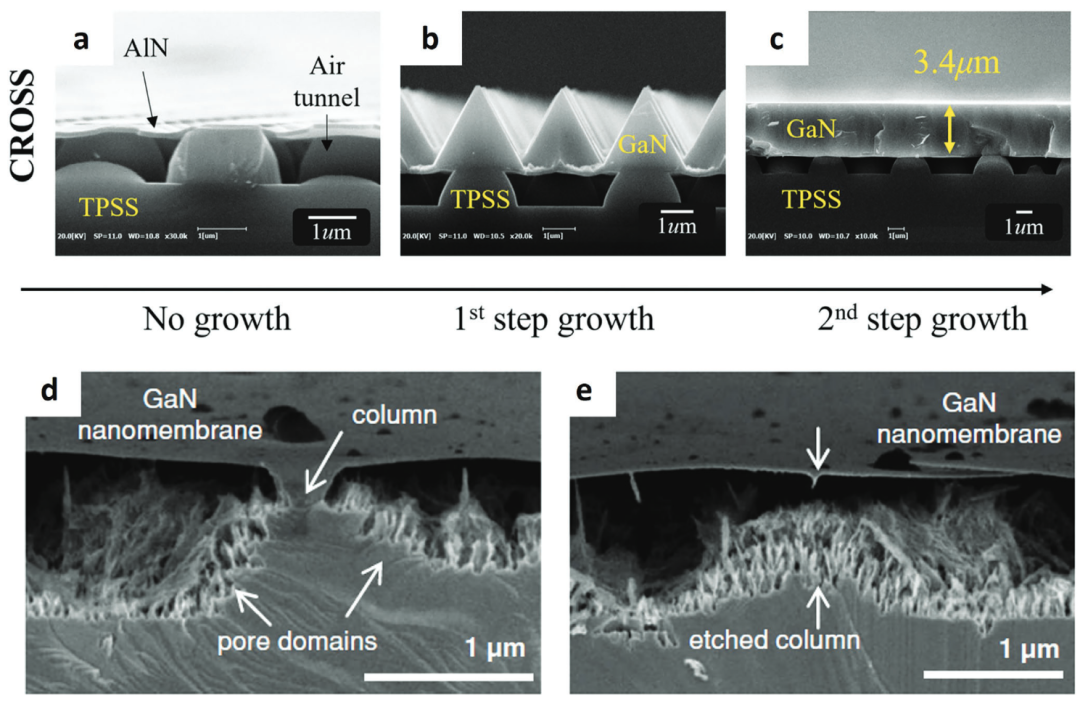

带AlN缓冲层的图案化蓝宝石衬底与不同空位浓度GaN的刻蚀过程
氮化镓(GaN)剥离:(a–c)带有 AlN 缓冲层的图案化蓝宝石衬底;(d–e)不同空位浓度 GaN 的刻蚀过程。

激光剥离(Laser Lift-Off, LLO)
#

**激光剥离技术(Laser Lift-Off, LLO)**是一种高效、高精度的柔性光电子器件制备方法,尤其适用于蓝宝石、SiC 等硬质基板上的 GaN、GaAs 等 III–V 族半导体薄膜。

基本原理

LLO 通过激光能量分解界面材料,使功能层与基板分离,核心步骤如下:

  1. 外延生长: 在蓝宝石等透明基板上生长 GaN 等功能层,界面处可预置 GaN 缓冲层等弱结合层。
  2. 激光辐照: 从基板背面或正面照射特定波长激光,光能被界面层吸收并转化为热能,引发材料分解或相变。
  3. 界面剥离: 分解产物释放应力,使功能层与基板分离。
  4. 转移集成: 将剥离的功能层转移至聚酰亚胺、金属箔等柔性基板。

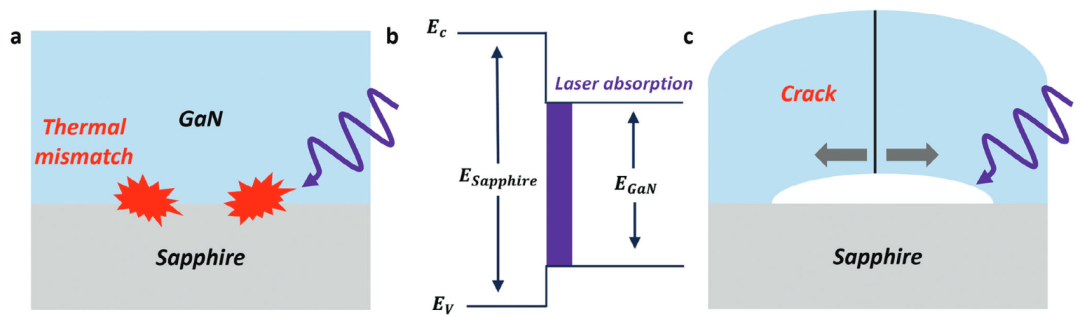

激光透过蓝宝石照射GaN界面并完成薄膜剥离
激光剥离 GaN/蓝宝石:激光选择性作用于 GaN 界面层,实现薄膜与透明基板分离。

激光—材料相互作用

光子能量匹配: 激光波长需要匹配界面材料的吸收带。以 GaN/蓝宝石界面为例,常用 KrF 准分子激光,波长为 248 nm。其光子能量 5.0 eV 高于 GaN 的带隙 3.4 eV,但低于蓝宝石约 9 eV 的带隙,因此能够选择性分解界面 GaN。

热效应与非热效应:

  • 热分解: 激光能量使界面层瞬时升温至 >1000 °C,导致 GaN 分解为 Ga 和 N₂,反应式为:GaN → Ga + N₂↑
  • 非线性吸收: 在高功率密度下,多光子吸收或载流子雪崩电离也可能主导材料剥离过程。

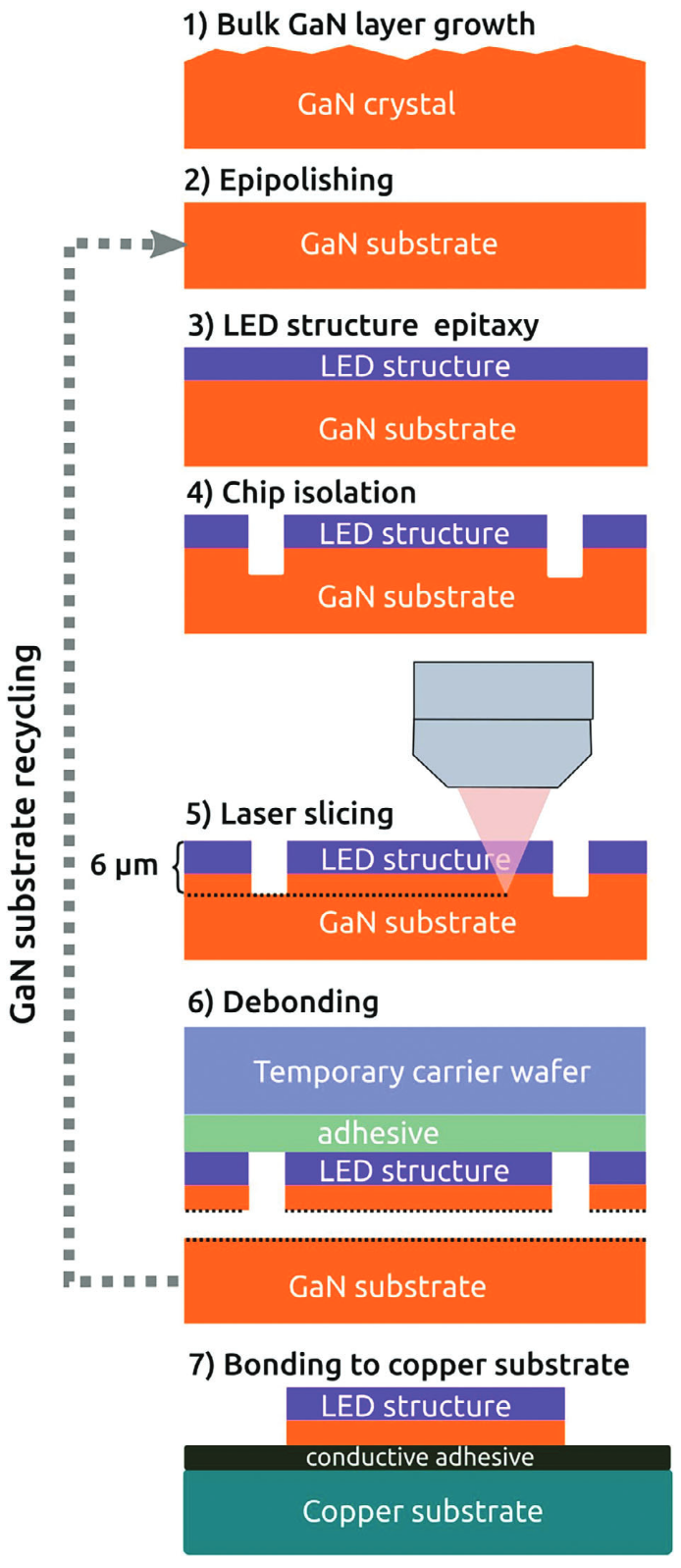

InGaN LED芯片从蓝宝石衬底激光剥离并转移的工艺流程
InGaN LED 芯片激光剥离流程。

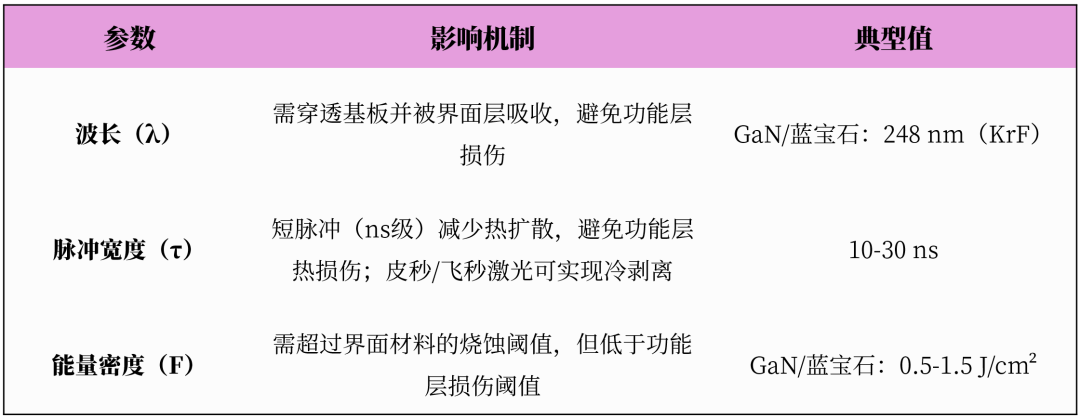

不同半导体材料激光剥离所采用的波长脉宽能量密度和光斑参数
激光剥离参数:波长、脉宽、能量密度和光斑条件需要与材料体系匹配。

技术特点

  • 高效率: 单次脉冲处理面积大,光斑尺寸可达毫米级,适合晶圆级量产;例如,6 英寸 GaN 晶圆的剥离只需几分钟。
  • 非接触: 避免化学污染,适用于洁净度要求较高的器件。
  • 高精度: 通过调节激光参数,可实现亚微米级剥离精度。

激光剥离也有局限。首先是热损伤风险:局部高温可能产生功能层晶格缺陷,例如造成 LED 发光效率下降。其次,LLO 通常要求蓝宝石、玻璃等高透光基板。最后是成本因素,准分子激光器及其后期维护费用仍然较高。

总体来看,LLO 凭借高效率和高精度,已成为 GaN 基光电器件,如 Micro-LED、射频器件柔性化的核心工艺,具备一定技术成熟度。未来,LLO 与二维材料、超宽禁带半导体等新兴材料结合,将进一步推动柔性电子器件的发展与应用。

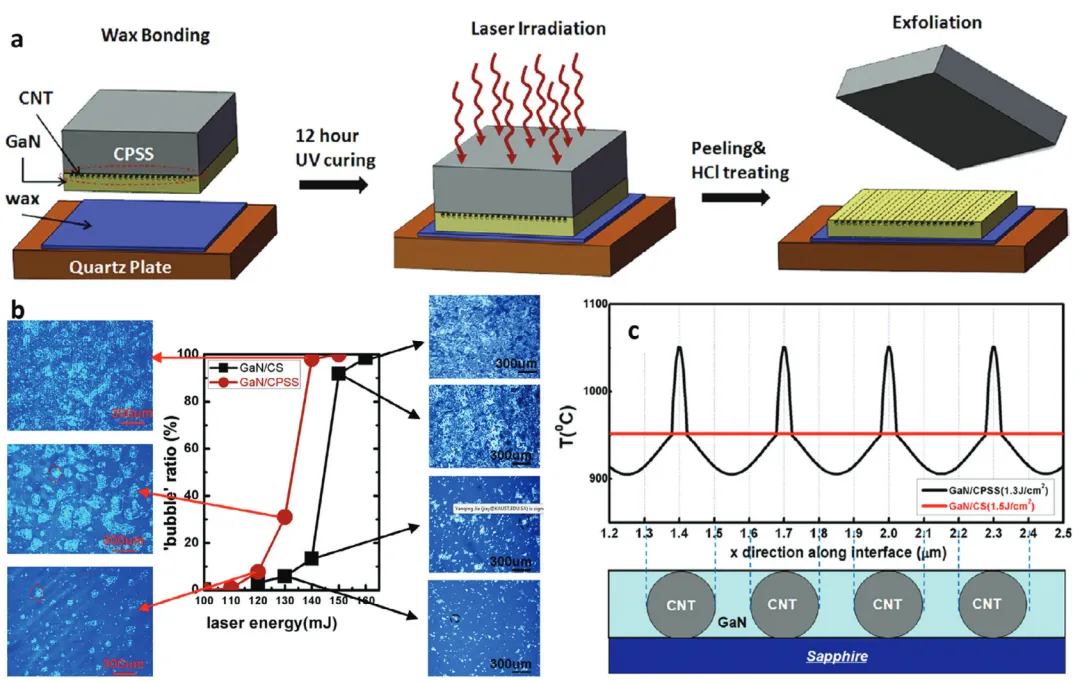

碳纳米管辅助激光剥离的工艺界面和温度场模拟
碳纳米管辅助激光剥离:(a)工艺示意图;(b)激光辐照后的 GaN 界面;(c)温度场模拟。

介孔层辅助剥离(MLAE)
#

**介孔层辅助剥离(Mesoporous-Layer-Assisted Exfoliation, MLAE)**是一种基于化学与机械协同作用的薄膜剥离技术,尤其适用于 Si、GaN 等脆性半导体材料向柔性基板转移。

基本原理

介孔层辅助剥离的核心是在基板与功能层之间引入介孔中间层,如多孔 Si、多孔 GaN,利用其高比表面积和可控腐蚀特性实现界面弱化与分离:

  1. 介孔层制备: 通过电化学腐蚀或化学刻蚀在基板表面形成多孔结构,典型孔径为 2–50 nm,孔隙率为 30%–70%
  2. 功能层生长: 在介孔层上外延生长单晶 Si、GaN 等目标功能层。
  3. 化学腐蚀界面: 使用 KOH、HF 等选择性腐蚀液溶解介孔层,释放界面结合力。
  4. 机械剥离转移: 通过辊压、真空吸附或范德华力,将功能层转移至 PDMS、PET 等柔性基板。

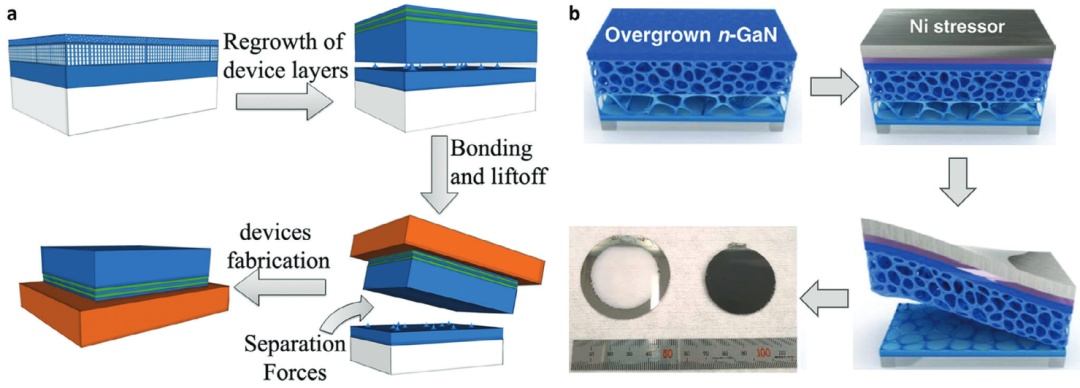

基于纳米多孔GaN中间层的外延生长剥离和转移工艺
基于纳米多孔 GaN 的剥离工艺。

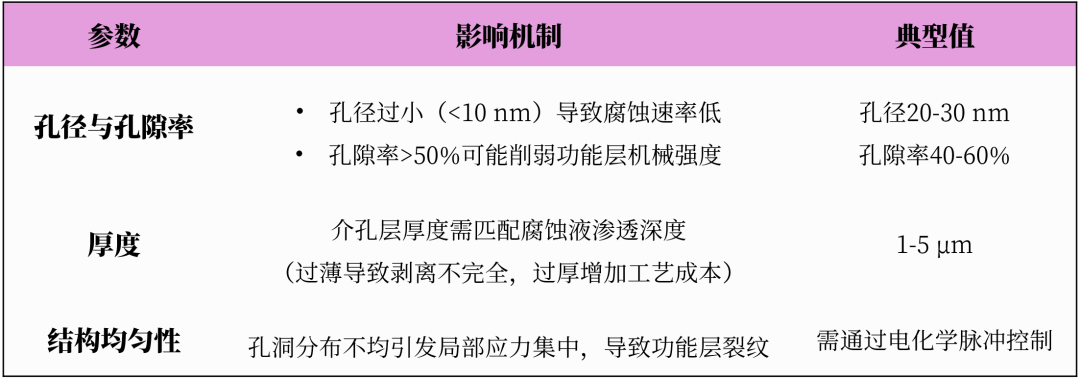

介孔层制备的电化学腐蚀电压时间浓度孔径与孔隙率参数
介孔层制备参数:腐蚀条件决定孔径、孔隙率和后续剥离行为。

介孔层作用

  • 应力集中: 介孔结构在腐蚀过程中产生局部应力集中,加速界面分离。
  • 腐蚀优化: 高孔隙率介孔层提供快速腐蚀路径,可把腐蚀时间从小时级缩短至分钟级;多孔 Si 的腐蚀速率可达 500 nm/min
  • 机械缓冲: 介孔层可吸收剥离过程中的剪切应力,降低功能层破损率。

技术特点

  • 热损伤低: 全程无需高温或激光处理,适用于有机半导体、钙钛矿等热敏感材料。
  • 材料兼容性好: 可处理 Si、金属箔等非透明基板。

介孔层辅助剥离为非透明基板与热敏感材料的柔性化提供了高效方案,核心优势在于低损伤和高兼容性;但介孔层制备工艺复杂、功能层缺陷等问题仍需突破。

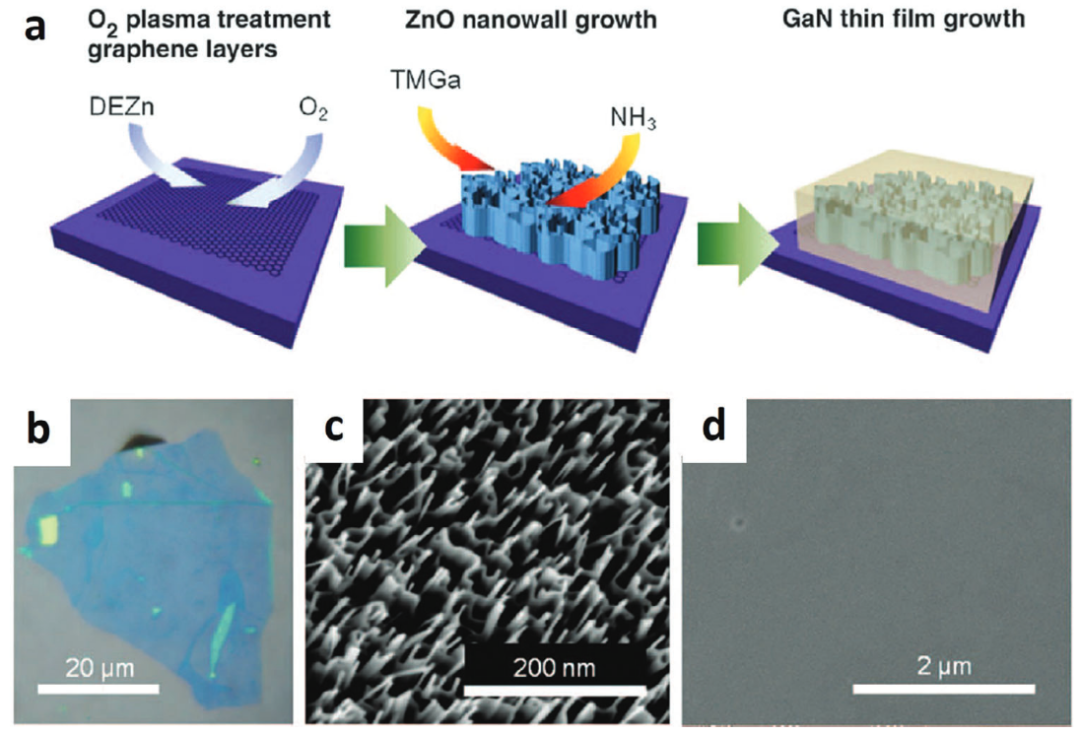

石墨烯表面生长的ZnO纳米墙结构与显微形貌
石墨烯上的 ZnO 纳米墙结构。

二维材料辅助剥离(2DMAE)
#

**二维材料辅助剥离(2D Material-Assisted Exfoliation, 2DMAE)**是一种基于范德华力与界面工程的高效剥离技术,特别适用于半导体、氧化物薄膜等超薄功能材料向柔性或异质基板转移。

基本原理

其核心是以石墨烯、六方氮化硼 h-BN、过渡金属硫化物 TMDs 等二维材料作为界面层,利用其原子级平整表面和弱粘附特性实现低损伤剥离:

  1. 二维材料沉积: 在 Si/SiO₂、蓝宝石等基板上生长或转移石墨烯、h-BN 等二维材料。
  2. 功能层生长: 在二维材料上通过物理气相沉积(PVD)、化学气相沉积(CVD)或外延工艺生长 GaN、ZnO、钙钛矿等目标功能层。
  3. 界面弱化: 通过机械剥离、化学腐蚀或热释放胶带,使二维材料与基板分离。
  4. 转移至目标基板: 利用范德华力或 PDMS、PVA 等粘弹性介质,将功能层转移至柔性或异质基板。

二维材料

  • 石墨烯: 导电性高且超薄,适合透明电极等需要导电界面的应用。
  • h-BN: 具有绝缘性和高热稳定性,可承受 >1000 °C 的高温工艺。
  • MoS₂: 具有半导体特性,带隙为 1.8 eV,既可作为功能层,也可作为剥离层。

二维材料辅助剥离的核心优势是高兼容性和异质集成能力,但材料成本和规模化制造仍是产业化瓶颈。

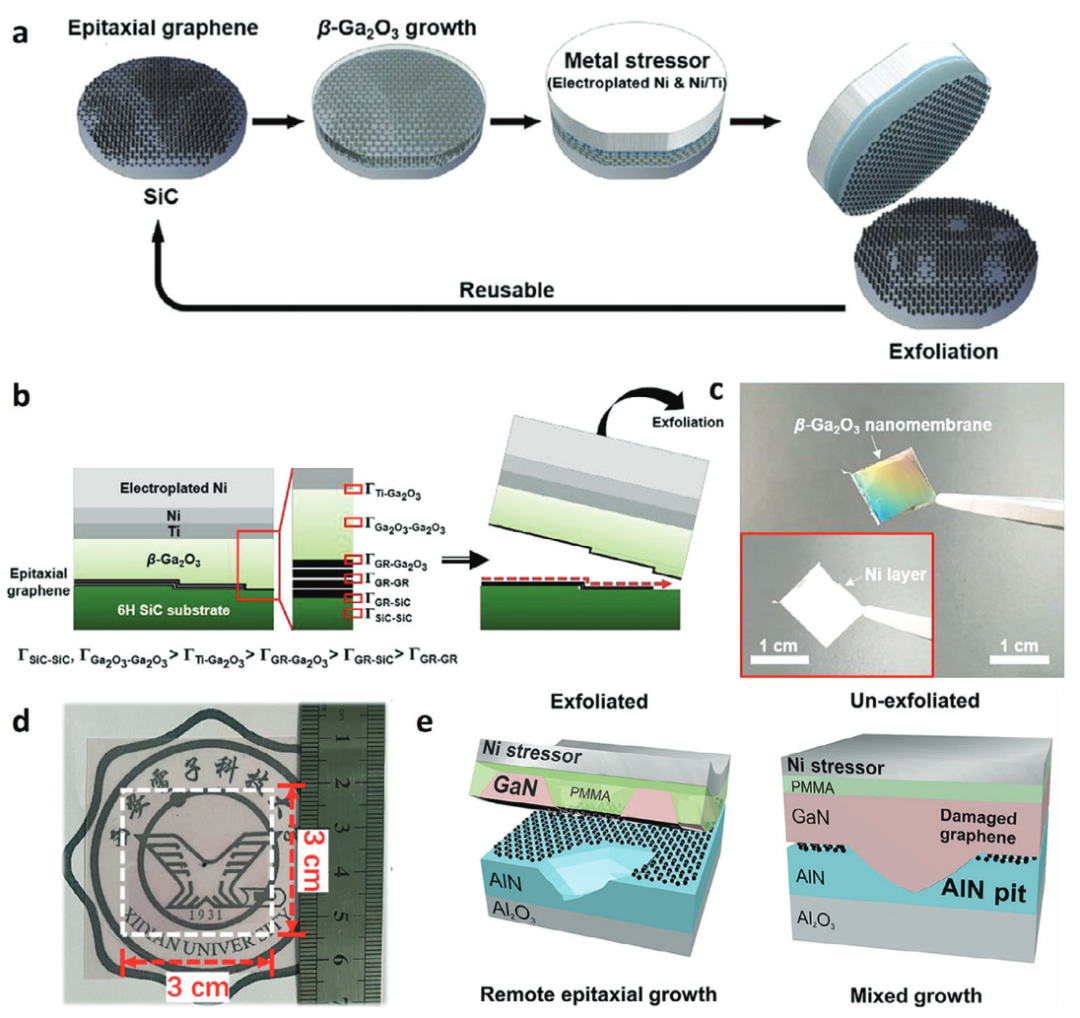

二维材料辅助剥离范德华键合以及氧化镓和氮化铝薄膜转移
(a)二维材料辅助剥离;(b)范德华键合机理;(c)剥离的 β-Ga₂O₃ 薄膜;(d)大面积柔性 AlN 薄膜;(e)石墨烯损伤对剥离的影响。

应用:光电子器件与功率电子
#

LED

薄膜剥离和转移可把高质量 InGaN LED 从原始生长衬底集成到 Si、塑料等目标基板,同时保持发光功能,并进一步制成可弯曲、可变形的阵列。

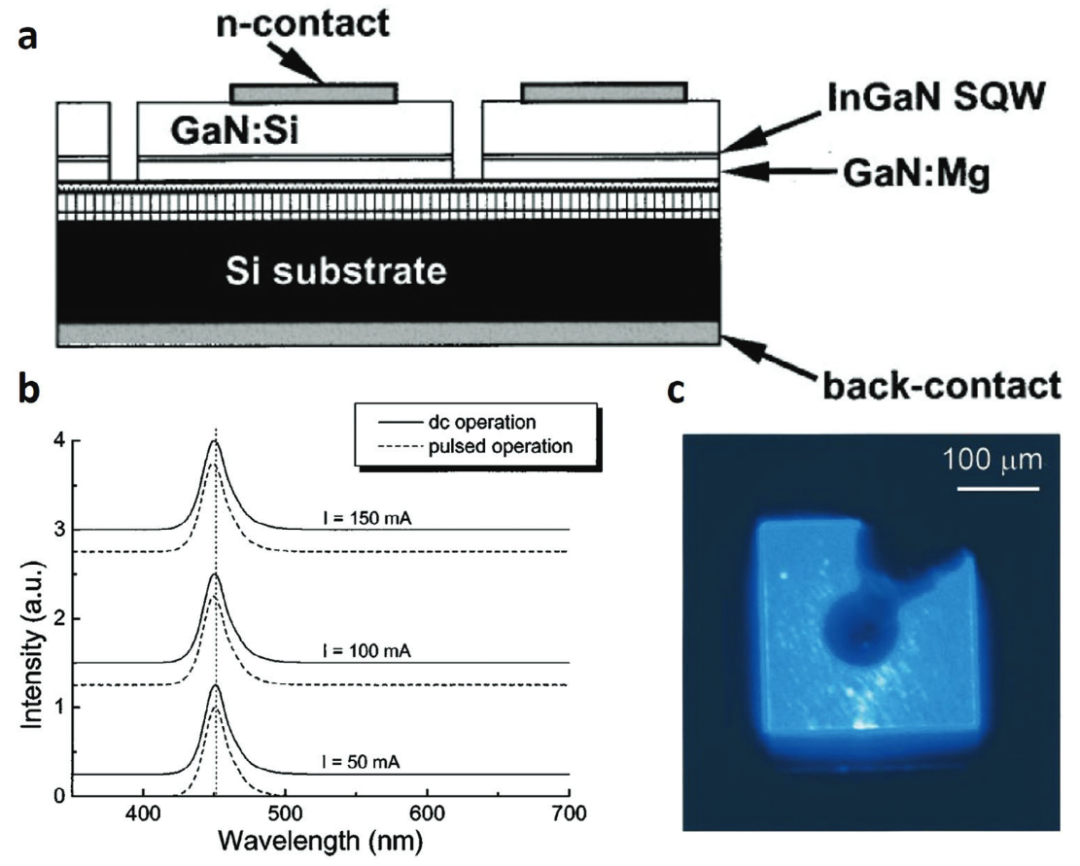

转移到硅衬底的InGaN LED及其光谱和蓝色阵列
(a)转移到 Si 衬底上的 InGaN LED;(b)电致发光光谱;(c)蓝色 LED 阵列。

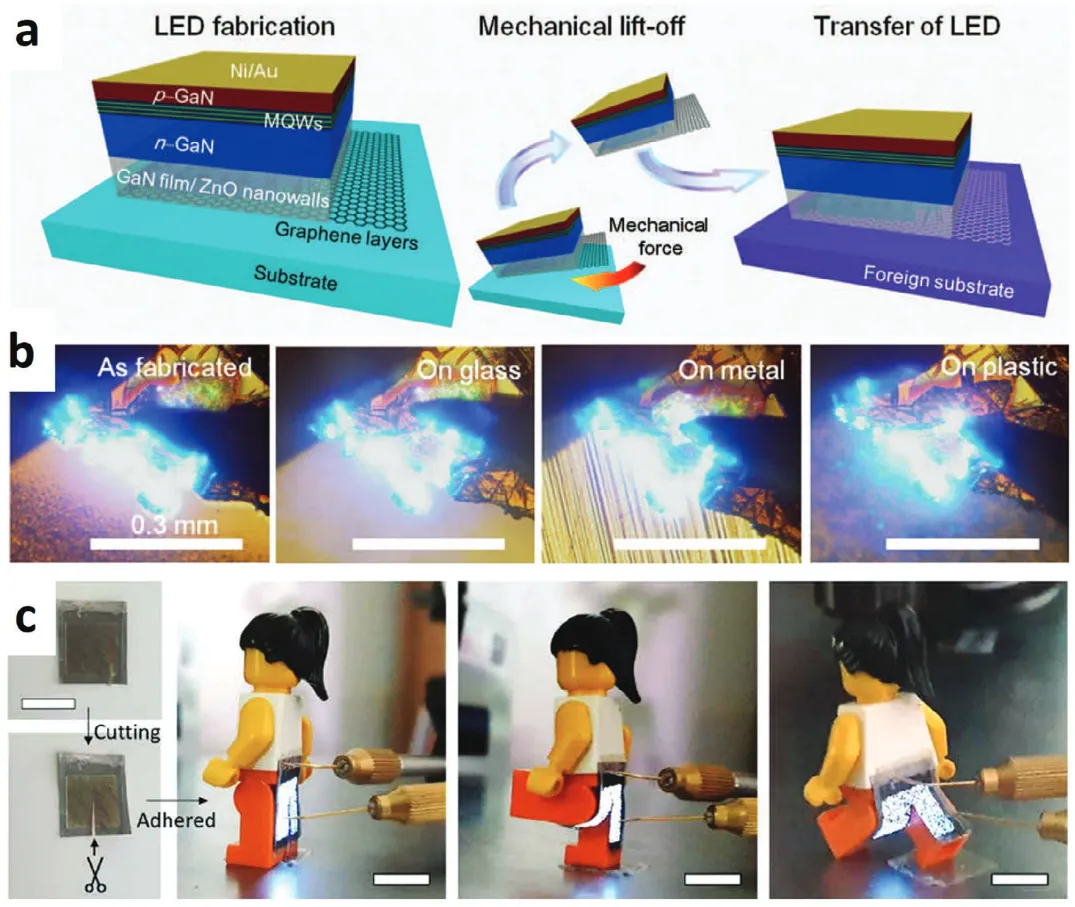

石墨烯上可转移LED塑料衬底柔性LED和可变形LED阵列
(a)石墨烯上的可转移 LED;(b)塑料衬底上的柔性 LED;(c)可变形 LED 阵列。

光电探测器

柔性氧化镓光电探测器的结构响应弯曲测试能带和响应度
(a)垂直 β-Ga₂O₃ 光电探测器;(b)时间依赖性光响应;(c)柔性器件弯曲测试;(d)自供电 κ-Ga₂O₃ 光电探测器;(e)垂直光电探测器能带图;(f)零偏压下的响应度。

MESFET/HEMT(金属半导体场效应管/高电子迁移率晶体管)

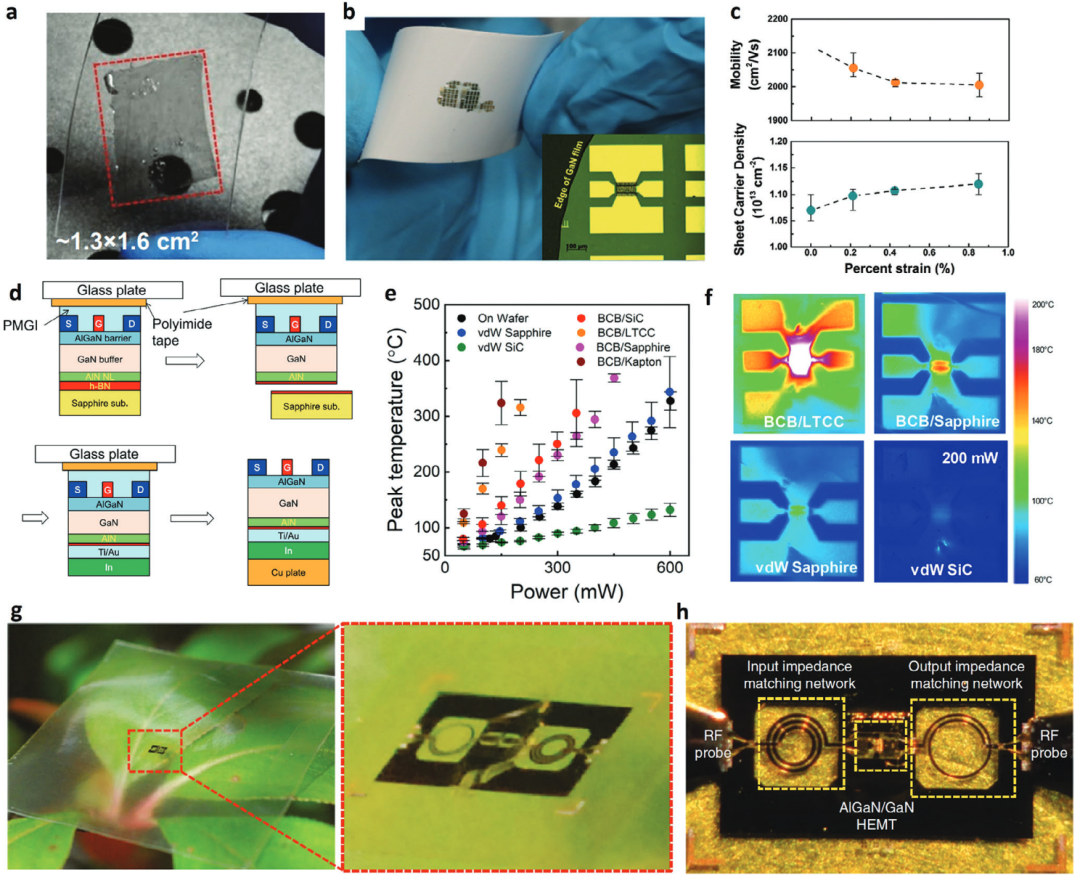

柔性HEMT阵列射频性能热管理转移工艺和柔性微波电路
(a)柔性衬底上的转移 HEMT 阵列;(b)应变依赖性电子迁移率;(c)射频性能测试;(d)热管理效果对比;(e)HEMT 转移;(f)不同衬底上的器件性能;(g)柔性微波电路;(h)基于纤维素的 HEMT 应用。

以上。

引用
#

  1. Hongliang Chang et al., “Semiconductor Membrane Exfoliation: Technology and Application”, Advanced Electronic Materials, 11.1 (2025), 2300832. DOI: 10.1002/aelm.202300832.
