应用背景#
在新能源汽车快速发展的背景下，动力电池系统对连接质量提出了严苛要求。电池包由大量电芯、连接片、母线与壳体构成，材料种类多、连接位置密集；任何局部电阻升高、焊缝开裂或密封失效，都可能影响效率、寿命与安全。
传统连接方法在部分场景中存在明显边界：
- 超声波焊接依靠 20 kHz 及以上的高频振动，在压力下形成固态键合，适合薄箔、异种材料和高导电材料；但圆柱与棱柱电芯可能在压力和振动作用下受到结构影响。
- 电阻点焊通过压力与大电流使接触区局部熔化；铝、铜的高导电性和高导热性会让热量快速扩散，使稳定施焊更困难。
激光焊接具有非接触、高能量密度、热输入可控和易于自动化等特点，因而适合处理电池制造中的精密连接。它既能覆盖极耳与母线之间的铝—钢、铜—铝、铜—钢连接，也能用于铝合金或不锈钢壳体封装。
工程上真正需要优化的不是“焊上了”，而是低电阻、足够强度、较小热影响和长期可靠性之间的平衡。
动力电池类型与连接位置#

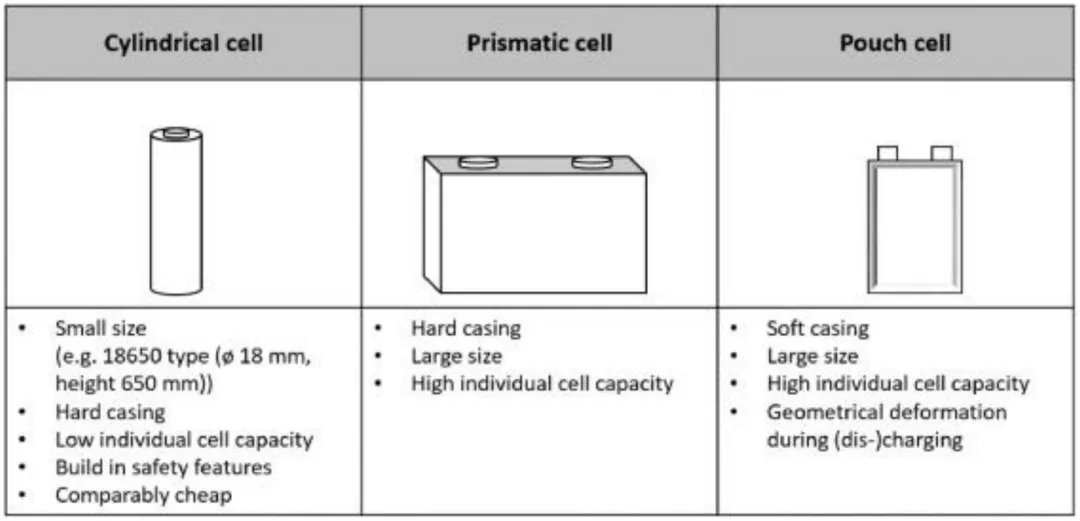

动力电池常见三种形态：
| 电芯类型 | 结构特征 | 制造关注点 |
|---|---|---|
| 小型圆柱电池 | 标准化程度高、成本相对低、安全设计成熟 | 单包电芯数量多，连接点密集且一致性要求高 |
| 大型棱柱电池 | 硬壳、大尺寸、单体容量高 | 壳体封装、极柱与母线连接质量 |
| 软包聚合物电池 | 软壳、容量高，充放电时可能发生几何变化 | 薄极耳连接与热输入控制 |

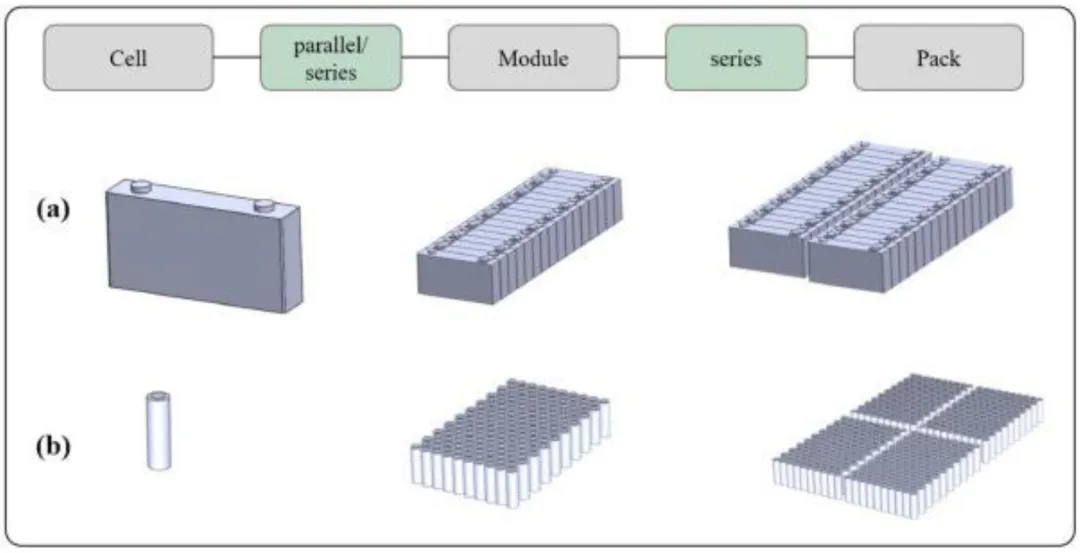

电池组通常由多个电芯串联或串并联构成，再通过母线汇集电流。随着结构从电芯扩展到模组和电池包，焊点数量与服役载荷同步增加，连接可靠性会直接传导到整个系统。

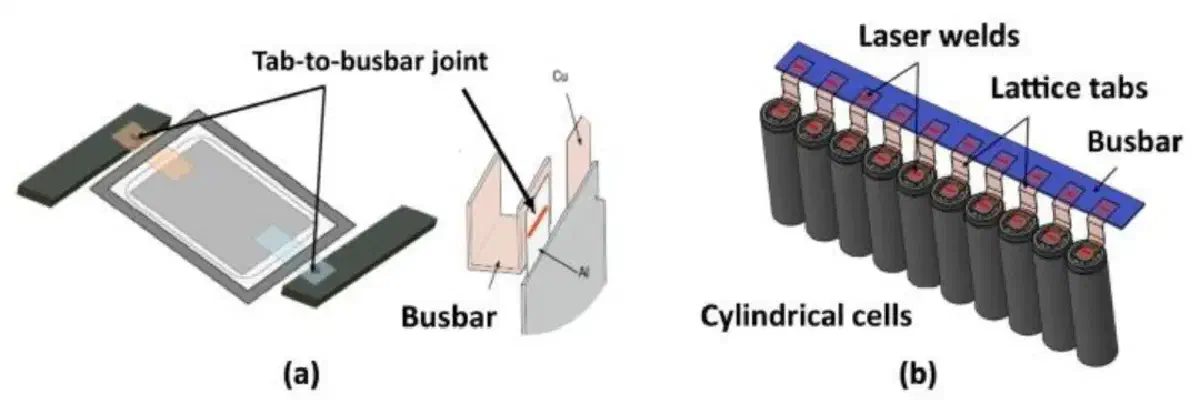

电池极耳与母线焊接#
极耳材料通常为铝、铜或钢，母线则多采用铜或铝。焊缝不仅要有足够机械强度，还要保持低电阻和良好导电性，避免在大电流充放电中形成局部热点。
控制 Fe₂Al₅、Fe₄Al₁₃ 等脆性相的生成与厚度。
抑制 Cu₂Al、Cu₄Al₃ 等相的过度生长。
避免铜沿钢侧晶界渗入并形成应力集中。
铝—钢：把金属间化合物控制在可接受范围#

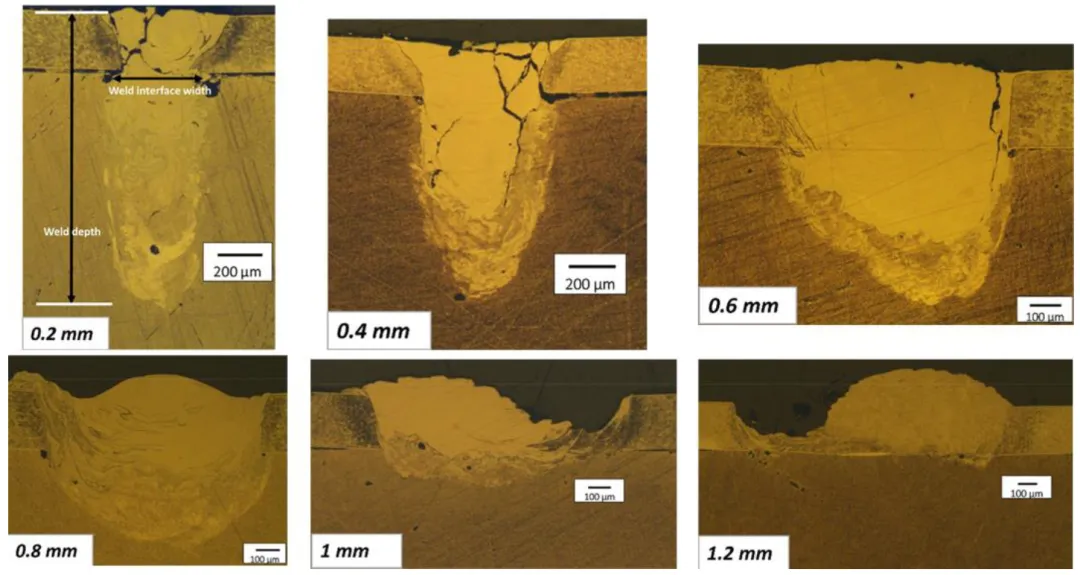

铝与钢的热物性差异显著，熔合区容易形成 Fe₂Al₅、Fe₄Al₁₃ 等脆性金属间化合物（IMC）。IMC 过多会损害接头的力学、电学与热学性能，增加内阻并缩短服役寿命。
主要控制方法包括：
- 调控热输入。 联合调整激光功率、焊接速度、脉冲频率和占空比，在熔深、热影响区与 IMC 生长之间建立窗口。缓升缓降的脉冲波形还可降低温度梯度与热应力。

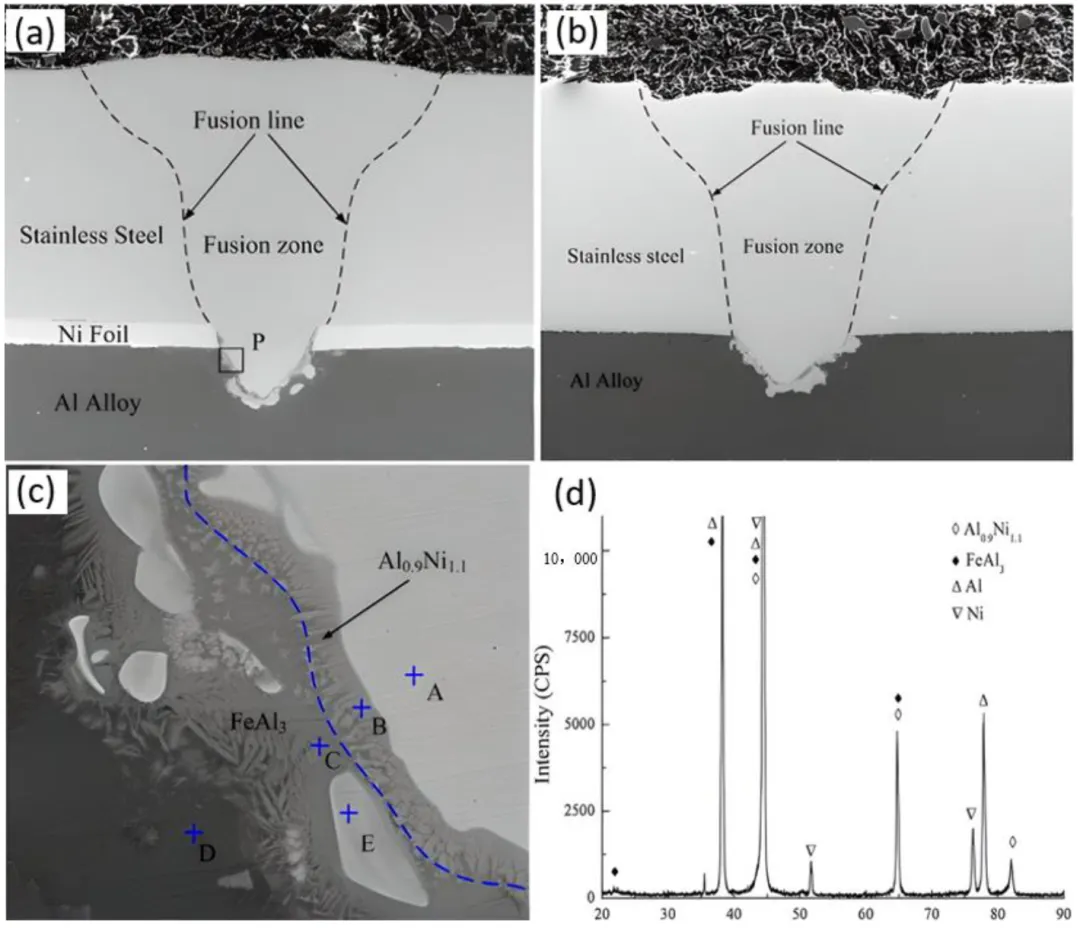

- 设置中间层。 镍或硅基中间层可以改变界面反应。镍有助于改善润湿与元素扩散；Al—Si 中间层中的硅会影响 Fe—Al IMC 的生长。数微米至数十微米的中间层厚度即可显著改变界面组织。
- 引入外场。 垂直磁场可抑制宏观元素扩散并改变熔池对流；平行磁场会影响溶质扩散与晶界迁移。磁场与超声振动协同，还可能通过细化晶粒、改善成分均匀性和减少气孔夹杂来提升接头韧性与导电性。
铜—铝：减少直接反应，重塑界面组织#

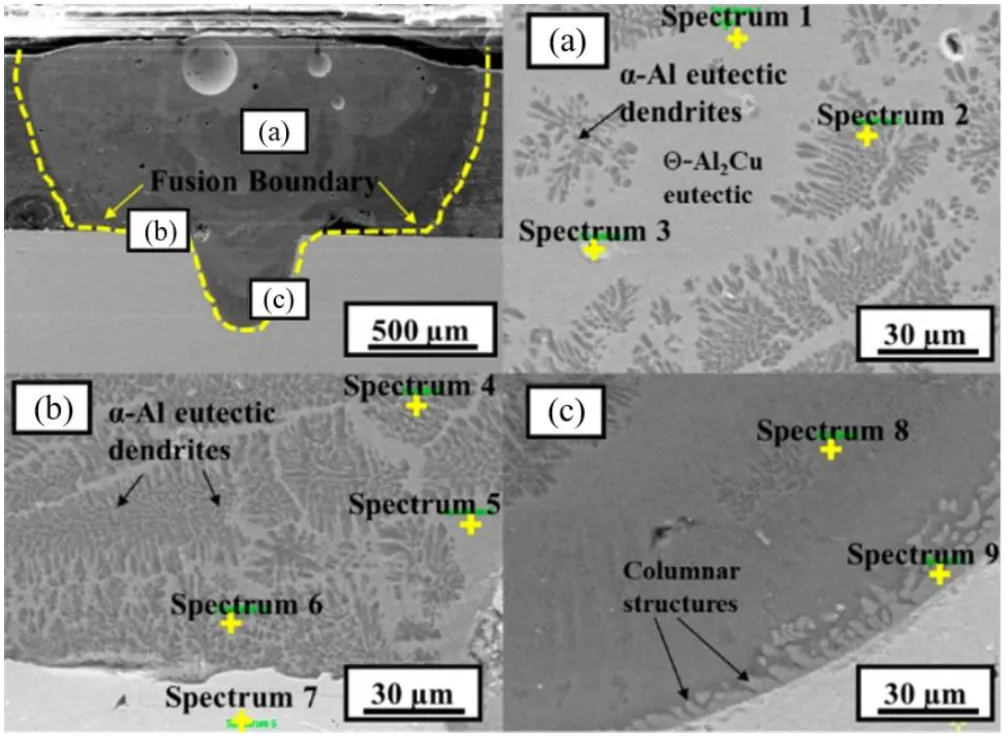

铜和铝在熔点、热导率与热膨胀系数上差异很大，焊接时会形成 Cu₂Al、Cu₄Al₃ 等多种 IMC。控制重点是降低 Cu、Al 在高温下直接反应的时间与程度。
- 参数优化： 高焊接速度与较低激光功率组合，可缩短高温停留时间；优化脉冲频率与占空比，则能改变原子扩散与 IMC 生长动力学。
- 填充材料： 银、镍、锡基填充材料或合金焊丝可以稀释母材元素、减缓直接反应。例如含锡填充材料可形成 Cu₆Sn₅、Cu₃Sn 等相，改变接头组织并降低整体脆性。

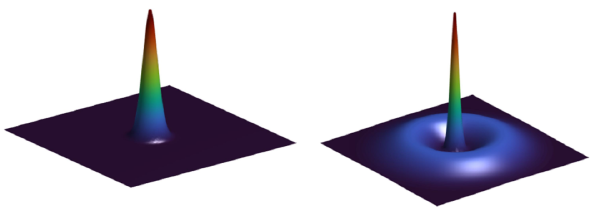

- 光束调制： 光束摆动、旋转或分束能重构能量分布与熔池流动，从而改善混合和凝固路径。
铜—钢：用能量偏置与振荡抵抗热裂纹#
铜与钢的物理性质差异会带来液相分离和热裂纹风险，尤其要警惕铜沿钢侧晶界渗入。

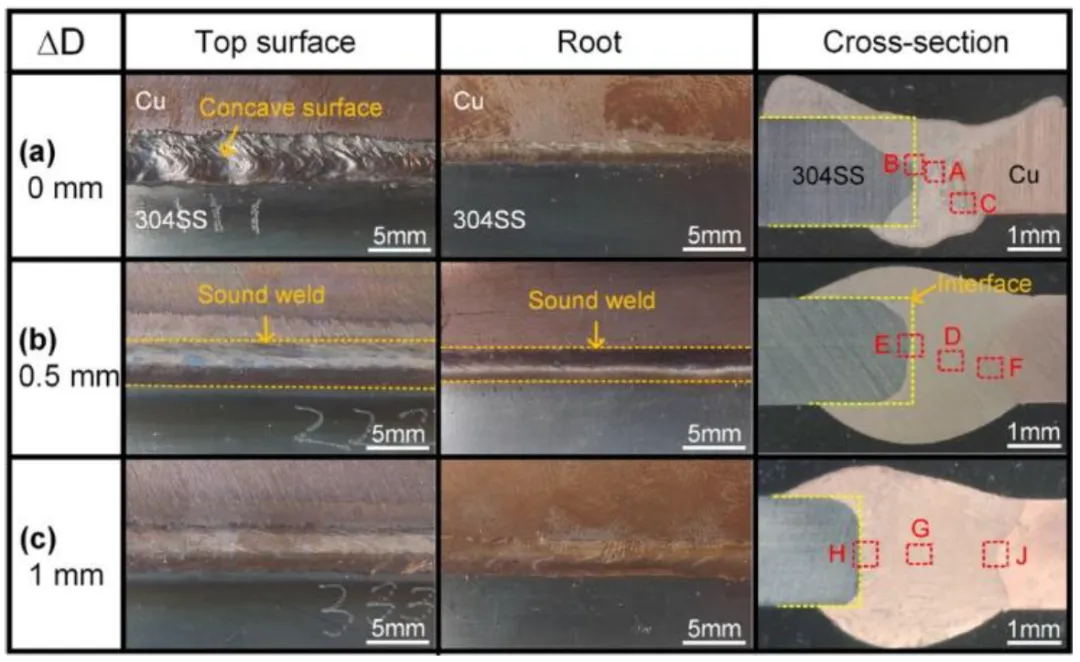

- 激光偏移： 调整光斑相对接缝的位置，控制两侧材料的熔化比例与界面反应。

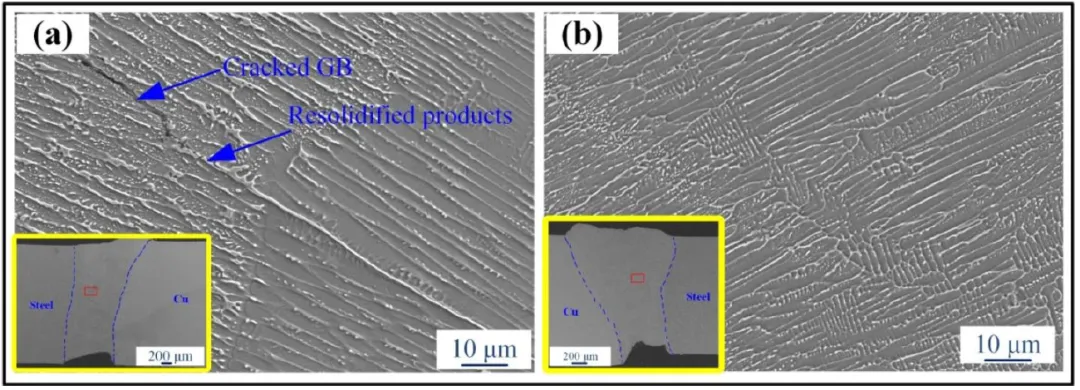

- 光束振荡： 环形振荡能够改变熔池流动并细化晶粒。晶界数量增加后，应力集中可得到缓解，接头的抗裂性、强度与变形控制随之改善。
电池外壳焊接#

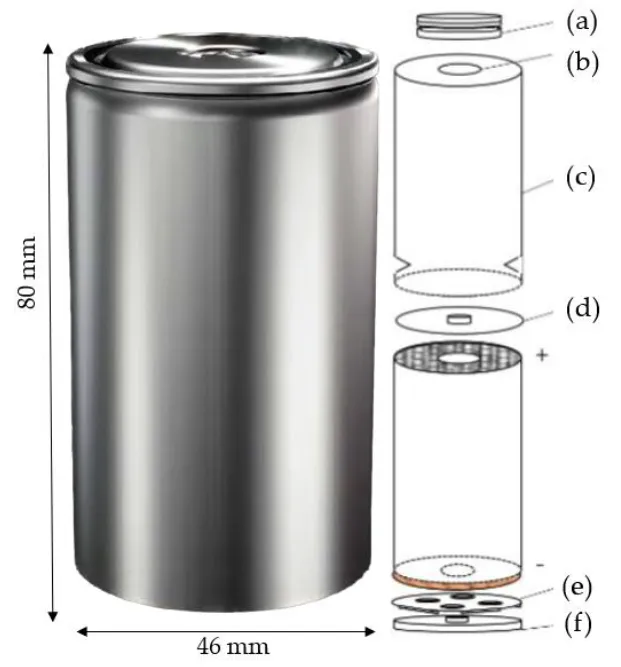

外壳焊接同时承担结构连接与密封任务。以 Tesla 4680 圆柱电池为例，壳体、盖板和集流结构形成多个潜在焊接界面；焊缝缺陷不仅影响机械强度，也会威胁密封和电化学安全。
铝合金外壳：重点治理孔隙与飞溅#
铝合金热导率高、热膨胀系数大，焊接时容易出现裂纹和孔隙。表面氧化膜与杂质在高温下分解后，气体若不能及时逸出，也会被困在快速凝固的熔池中。
两类典型方法是：

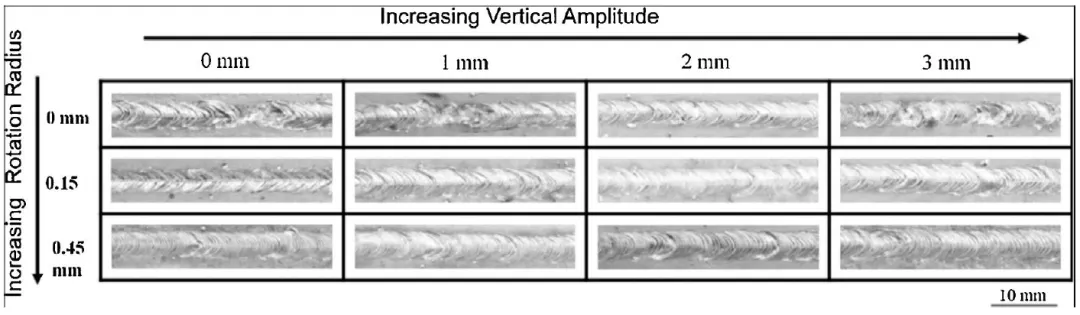

- 聚焦旋转与垂直振荡： 在 1060 铝合金实验中，垂直振荡可改善焊缝表面；当振荡半径为 0.45 mm 时，报道的孔隙率降低了 91%。

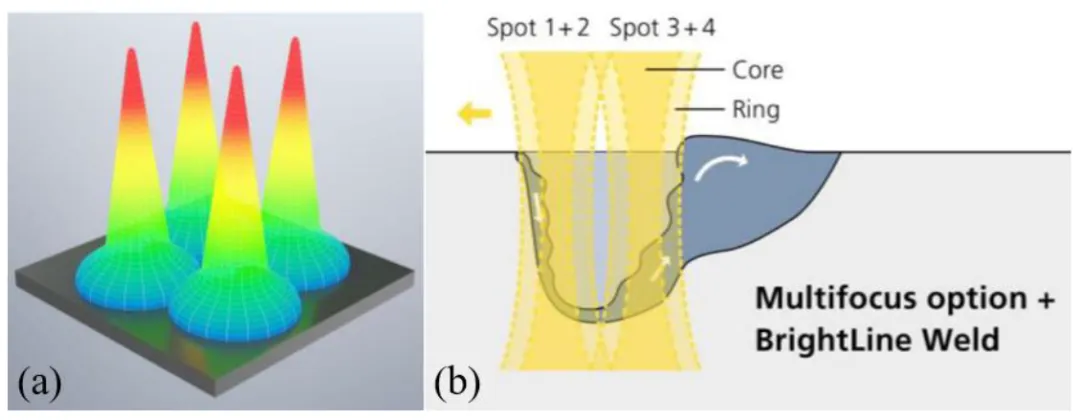

- 四光束整形： 多光束能量分布可以增大并稳定小孔，平抑金属蒸汽波动，进而减少飞溅与孔隙。
钢外壳：通过热输入与凝固路径控制热裂纹#
奥氏体不锈钢壳体的主要风险是热裂纹，其敏感性与合金成分、杂质含量和凝固过程有关。工程上需要联合控制峰值温度、焊接速度、光束轨迹与保护条件，避免形成连续低熔点晶界膜并降低残余拉应力。
工程启发#
目前常见工业激光焊接波长约为 1064 nm。对于铜、铝等高反材料，可进一步评估蓝光或绿光激光，以提高吸收率并扩大稳定工艺窗口。
异种材料连接没有一组可以脱离材料状态与结构直接套用的参数。更可靠的开发顺序是：先定义电学、力学和密封指标，再围绕界面反应建立热输入窗口；随后用截面、IMC 厚度、缺陷与电阻结果闭环验证，最后把振荡、填充层或外场作为针对性手段加入。
原始资料#
本文内容整理自公众号「激光之研」文章《【激光焊接】激光焊接应用于电动汽车：动力电池》，图示与技术观点主要来自以下综述：
- Junbo Feng, Peilei Zhang, Hua Yan, et al. Application of Laser Welding in Electric Vehicle Battery Manufacturing: A Review. Coatings, 2023, 13(8), 1313.
- DOI：10.3390/coatings13081313
本文仅用于科研学习与技术交流，具体结论请以原论文与工程验证为准。
