激光冲击强化 + 激光熔覆:飞机起落架修复

··2257 字·5 分钟·
目录
激光复合 - 这篇文章属于一个选集。
§ 4: 本文
今天学习激光冲击强化 + 激光熔覆复合技术在飞机起落架修复中的应用。激光熔覆负责恢复损伤部位的几何形貌,激光冲击强化则在熔覆前后分别调控界面和表层组织,用残余压应力与晶粒细化补偿熔覆热循环带来的性能损失。

30CrMnSiNi2A 激光熔覆 激光冲击强化 起落架修复

PRE-STRESS凹槽 LSP

预置细晶层和残余压应力,强化结合界面。

REBUILD激光熔覆

填充损伤区域,恢复零件原始形貌。

POST-STRESS表面 LSP

加深压应力层,细化熔覆层晶粒。

VERIFY组织与性能

检查断口、硬度、EBSD、TEM 与结合质量。

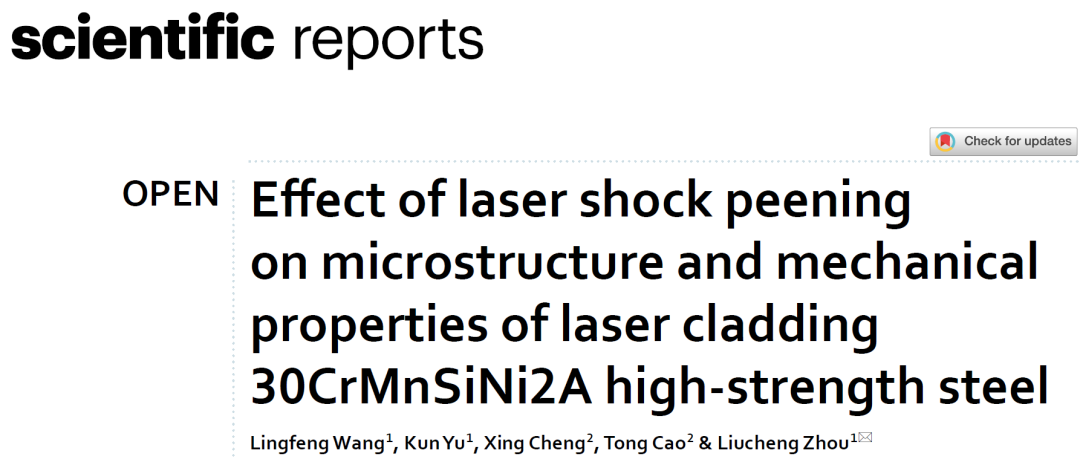

关于激光冲击强化改善30CrMnSiNi2A激光熔覆层组织和力学性能的Scientific Reports论文首页
核心研究:激光冲击强化对激光熔覆 30CrMnSiNi2A 高强钢组织与力学性能的影响。

应用背景
#

30CrMnSiNi2A 高强钢具有高强度、良好的塑性和韧性,被广泛用于连接件、轴类等关键承载部件,在航空领域尤其适合飞机起落架。然而,这种材料在服役过程中容易出现局部损伤和微裂纹。

**激光熔覆(LC)**能够修复损伤并还原产品原始形貌,但熔覆热循环引入的热应力会使材料力学性能下降。激光冲击强化(LSP)则通过引入残余压应力和细化晶粒改善激光熔覆后的性能。这一组合工艺目前仍较新颖,对解决实际工程修复问题具有参考价值。

研究设计了两种强化工艺进行对比:

工艺 1LSP + LC + LSP

先对基材待修复凹槽进行激光冲击强化,再激光熔覆,最后对熔覆层表面再次冲击强化。

工艺 2LC + LSP

不做凹槽预处理,仅在激光熔覆完成后对表面进行激光冲击强化。

这组对比能够揭示 LSP 在不同修复阶段对材料性能的作用,尤其是凹槽预处理 LSP 的引入,为高质量修复提供了新的思路。

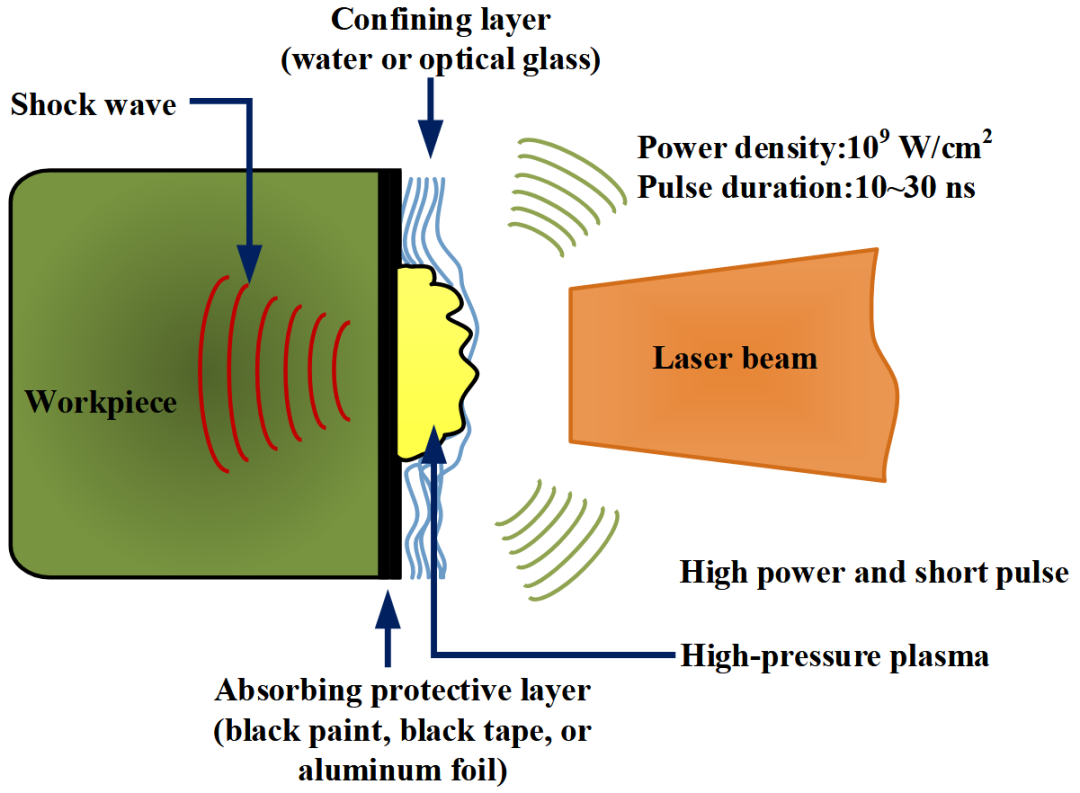

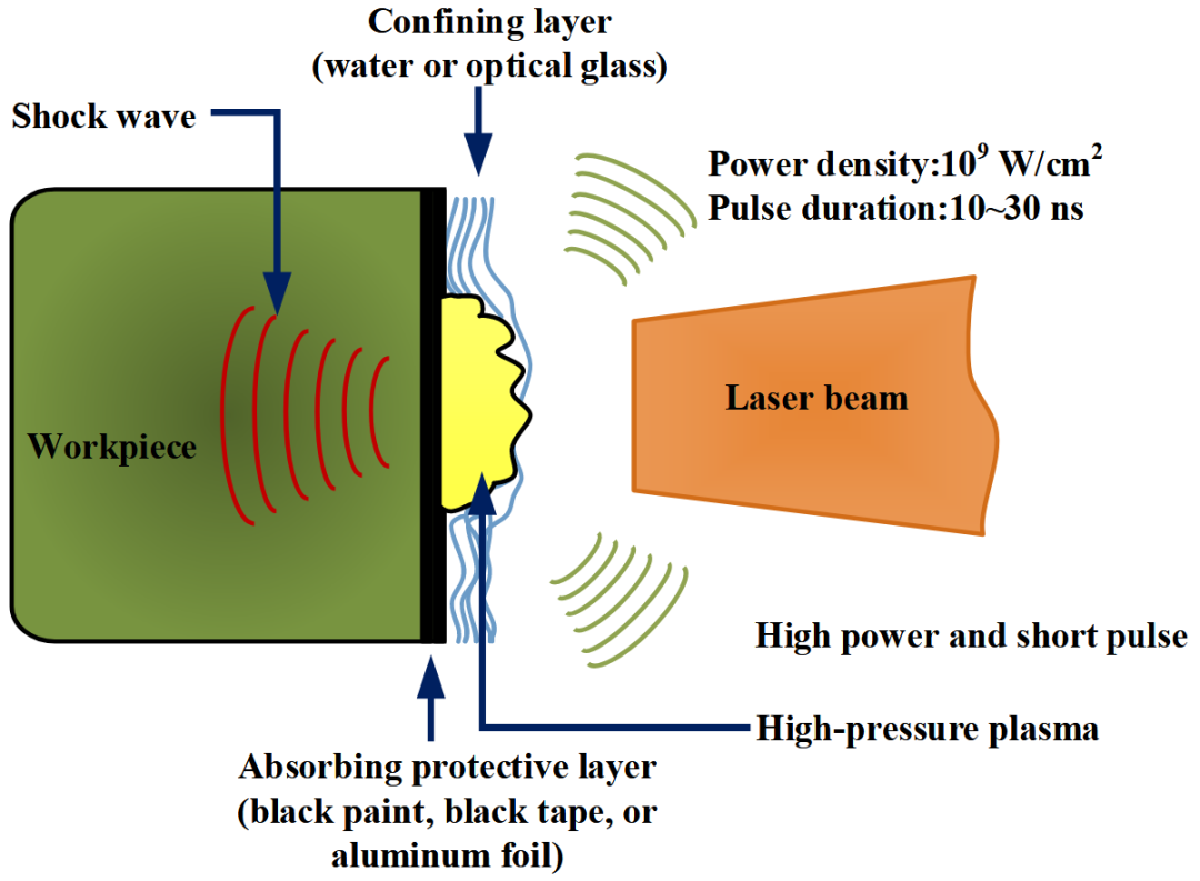

激光冲击强化中吸收保护层约束层高压等离子体和冲击波示意
激光冲击强化示意图:短脉冲在吸收层产生高压等离子体,约束层使冲击波向工件内部传播。

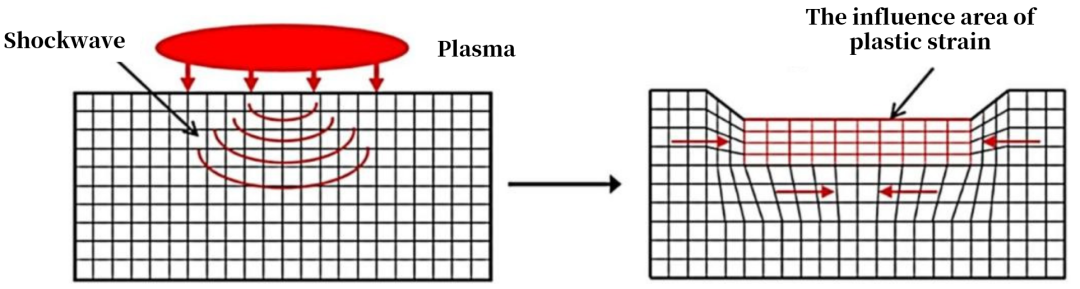

激光冲击强化诱导材料表层塑性应变与残余压应力
激光冲击强化导致塑性应变,并在表层及次表层形成残余压应力。

关键实验参数
#

材料与工艺参数

基体与粉末: 均采用 30CrMnSiNi2A。主要化学成分为:C 0.27%–0.34%,Cr 0.9%–1.2%,Ni 1.4%–1.8%

激光熔覆参数:

  • 激光功率:0.8 kW
  • 扫描速度:8 mm/s
  • 搭接率:50%
  • 保护气体:Ar

激光冲击强化参数:

  • 凹槽 LSP:能量 2 J,光斑直径 2 mm,功率密度 3.18 GW/cm²
  • 表面 LSP:能量 3 J,光斑直径 2.2 mm,功率密度 3.95 GW/cm²;使用更高能量以调控深层应力

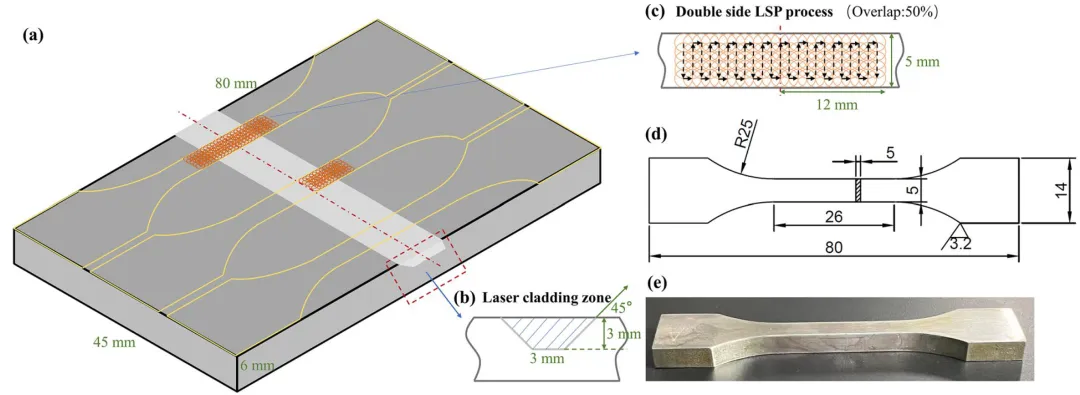

激光熔覆激光冲击强化和力学性能测试样品布置
激光熔覆、激光冲击强化及力学性能测试样品。

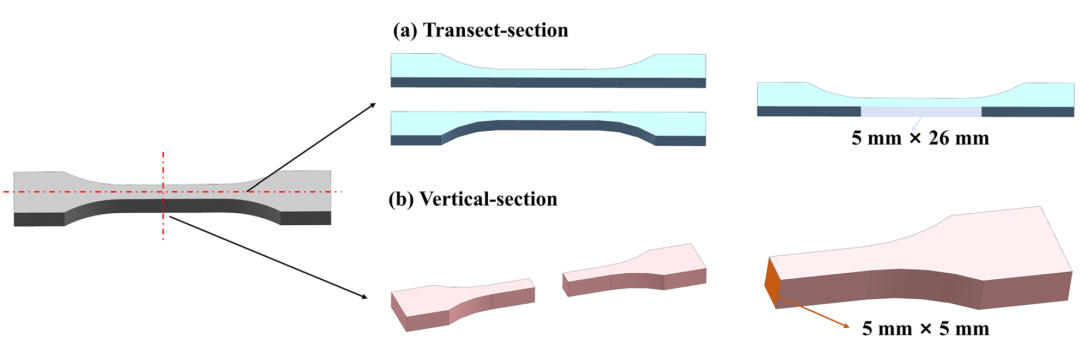

显微组织测试的横截面与纵截面取样位置
截面显微组织测试取样:(a)横截面;(b)纵截面。

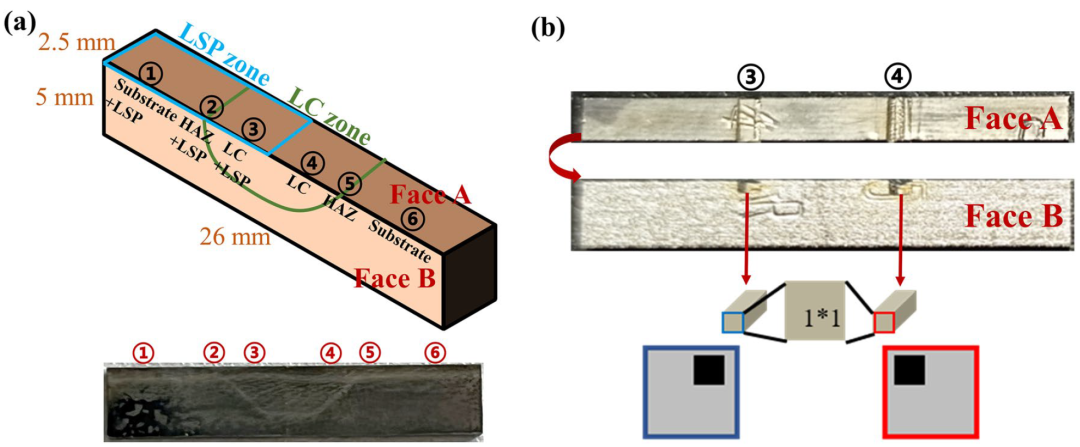

激光熔覆与冲击强化试样的EBSD和TEM取样位置
EBSD 和 TEM 取样位置。

核心创新:凹槽 LSP + 表面 LSP
#

为什么对凹槽进行 LSP

  1. 凹槽区域是熔覆层与基体的结合界面,传统激光熔覆容易在这里因热应力产生微裂纹。
  2. LSP 预处理以 2 J 激光能量冲击凹槽,功率密度为 3.18 GW/cm²,诱导高密度位错和细晶层。后续熔覆时,预置的压应力可抵消部分热应力,提高界面结合强度。
  3. 凹槽 LSP 采用较低能量,可避免高能冲击导致基体翘曲,从而影响熔覆精度。

表面 LSP 后处理

表面 LSP 以 3 J 能量冲击熔覆层,功率密度为 3.95 GW/cm²,有两个目的:

  1. 增大压应力场深度: 残余压应力层深度可超过 1 mm,而普通喷丸通常只有 0.2–0.5 mm,因此更有利于抑制裂纹萌生。
  2. 表面晶粒纳米化: 冲击波把 30–40 μm 的柱状奥氏体细化为 4–8 μm 的等轴晶,位错密度显著增加,硬度达到 800 HV₀.₂

有无凹槽 LSP

没有凹槽预处理时,熔覆层与基体界面仍是薄弱位置,断口多孔;采用凹槽 LSP 的试样断口更加致密,韧窝深度接近基体,说明界面结合质量得到显著改善。

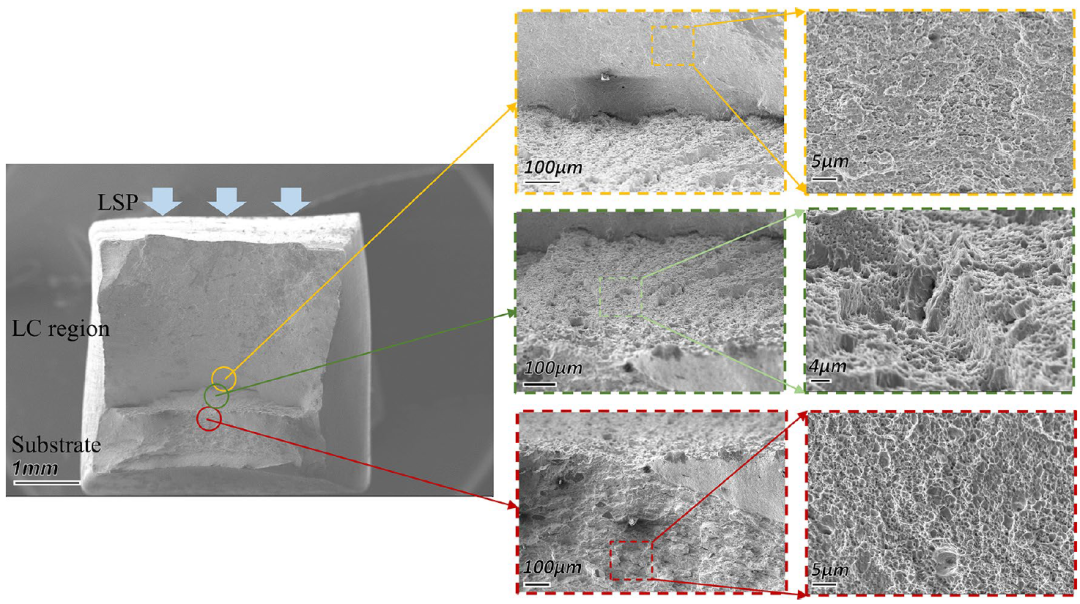

仅激光熔覆加表面激光冲击强化样品的拉伸断口
LC + 表面 LSP 样品的拉伸断口。

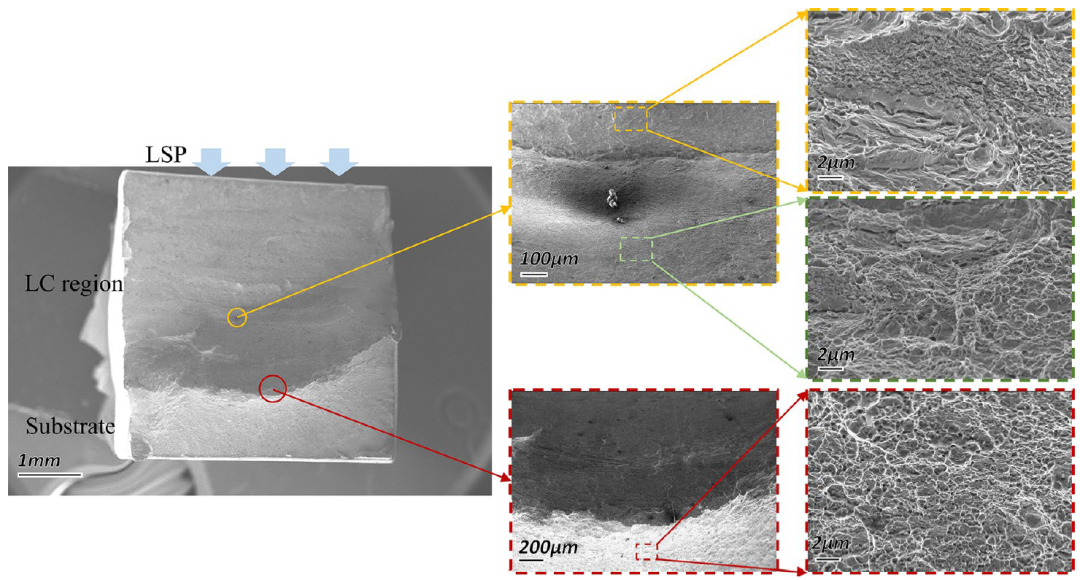

凹槽激光冲击强化加激光熔覆加表面激光冲击强化样品拉伸断口
凹槽 LSP + LC + 表面 LSP 样品的拉伸断口。

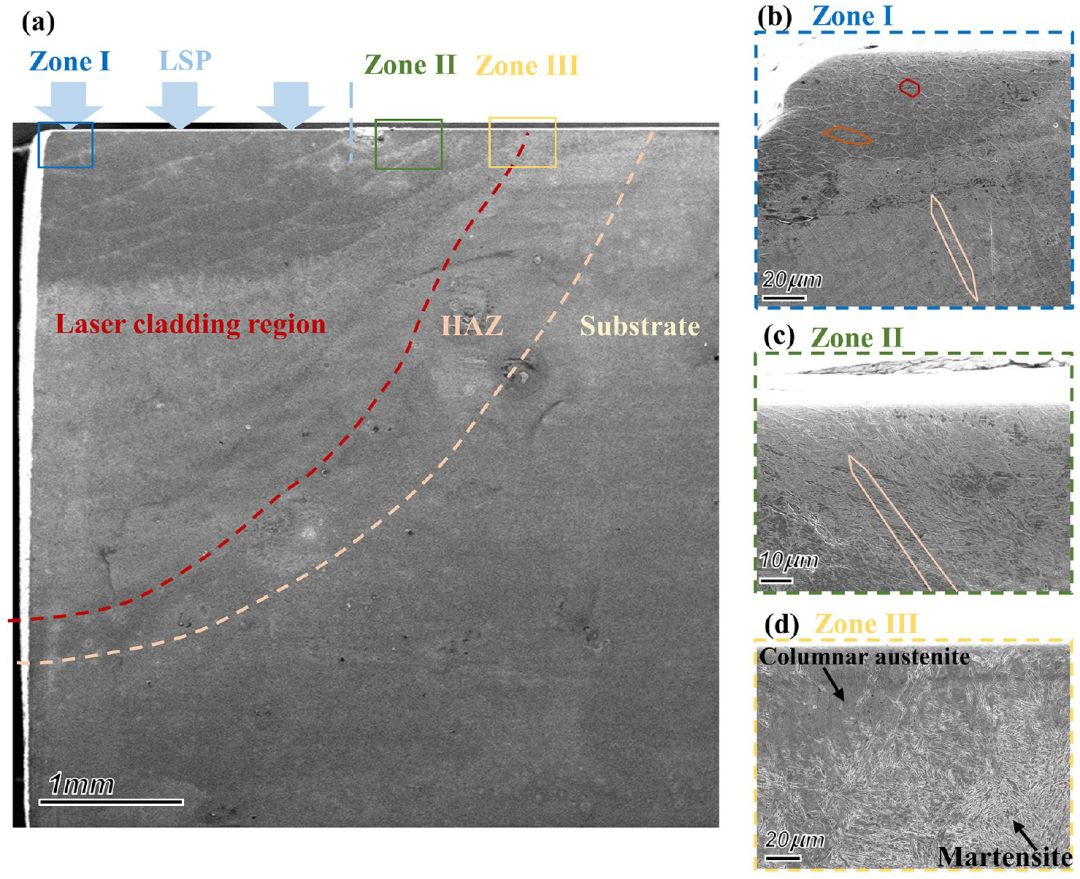

激光熔覆样品经LSP和未经LSP区域及熔覆层热影响区结合处的SEM
激光熔覆样品 SEM:(a)全局图;(b)经 LSP 处理;(c)未经 LSP 处理;(d)熔覆层与热影响区结合处。

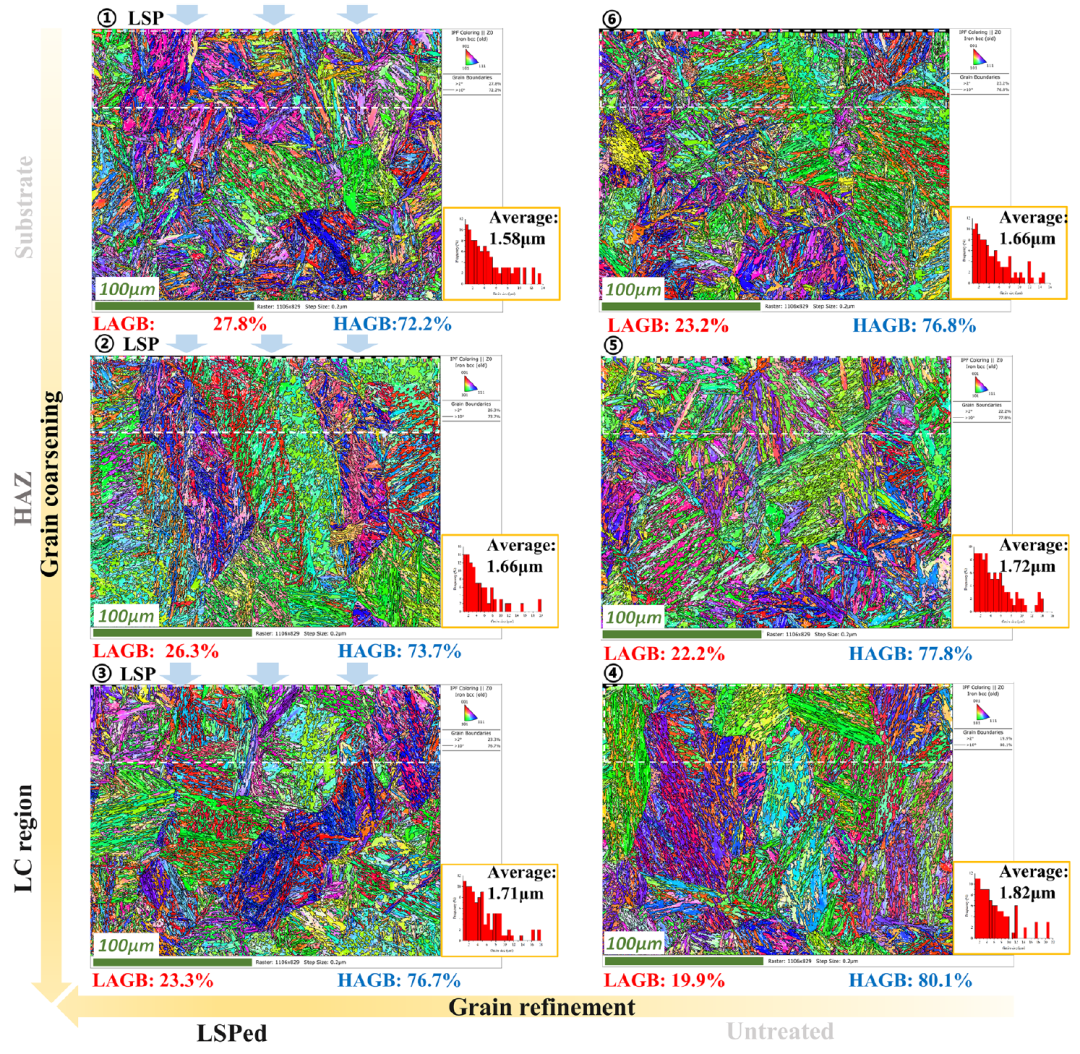

激光熔覆与激光冲击强化样品的EBSD晶粒组织和取向分析
激光熔覆样品 EBSD:对比 LSP 对晶粒形貌、取向与组织分布的影响。

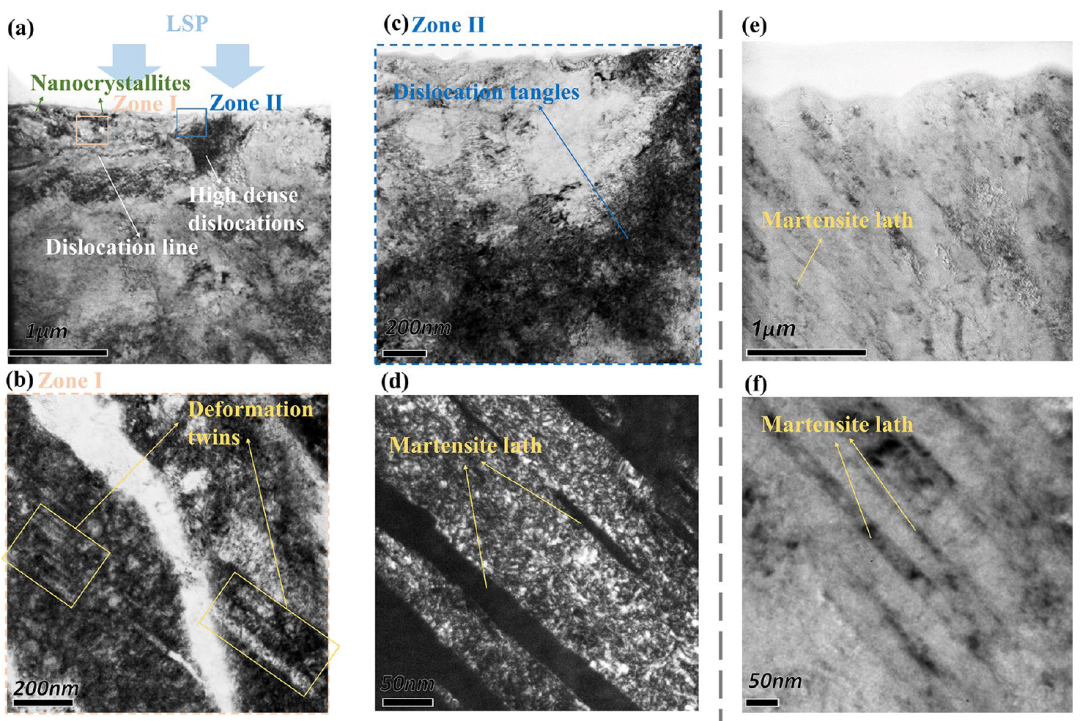

LSP处理区与未处理区形变孪晶位错缠结和板条马氏体TEM
激光熔覆样品 TEM:(a)LSP 处理;(b)形变孪晶;(c)位错缠结;(d)LSP 区域的板条马氏体;(e)未处理区域;(f)未处理区域的板条马氏体。

如何复现该工艺?
#

第一步:基体预处理

铣削出梯形凹槽,深度根据实际损伤尺寸确定;用砂纸打磨至 Ra < 1.6 μm,再以丙酮清洗去油。

凹槽 LSP 采用 2 J/脉冲,确保激光光斑以 50% 重叠率扫描并避免局部过热。正式加工前可先进行单点冲击试验,观察表面是否出现烧蚀。

第二步:激光熔覆

  • 粉末预处理:100–110 °C 下真空干燥约 1 小时,防止送粉堵塞,湿度较高地区尤其需要注意。
  • 层间温度控制: 每层熔覆后风冷至约 150–200 °C,避免热积累导致奥氏体过度粗化。

第三步:表面 LSP

  • 参数测试: 先以 3 J 单脉冲冲击熔覆层表面,并检测硬度梯度;若 1 mm 深度处的硬度未达到要求,则上调单脉冲能量。
  • 覆盖率验证: 通过金相观察 LSP 影响区是否连续;若存在未覆盖区域,则调整光斑重叠率。

工程应用思考
#

研究提出的激光冲击强化 + 激光熔覆复合工艺,通过 LSP 的**“先锤基体,再锤表面”**策略,系统改善激光熔覆高强钢的力学性能衰减问题,优势明显。但工程应用仍需注意三点:

  1. 设备成本: 工艺需要两套激光系统,熔覆采用 IPG YLS-2000,LSP 采用 Nd:YAG,小型企业可能难以承担。
  2. 工艺适应性: 熔覆层厚度不均会导致 LSP 穿透深度波动;复杂曲面的 LSP 覆盖率和冲击角度也难以控制。
  3. **高温环境下,**细晶组织和位错结构可能发生回复,导致强化效果衰减。

总的来说,此方法适合高附加值、小批量产品修复。

以上。

引用
#

  1. Wang, L., Yu, K., Cheng, X. et al. “Effect of Laser Shock Peening on Microstructure and Mechanical Properties of Laser Cladding 30CrMnSiNi2A High-Strength Steel.” Scientific Reports 13, 9971 (2023). DOI: 10.1038/s41598-023-37060-w.
  2. Cao, X.; Wu, J.; Zhong, G.; Wu, J.; Chen, X. “Laser Shock Peening: Fundamentals and Mechanisms of Metallic Material Wear Resistance Improvement.” Materials 17 (2024), 909. DOI: 10.3390/ma17040909.

原文发表于微信公众号“激光之研”,2025 年 3 月 10 日,重庆。查看原文。本页完整保留技术正文、参数、图注、结论与引用,并重新组织为适合博客阅读的版式。
