引言#
在激光加工中，我们最常听到的两个词就是功率和波长。但仅靠这两项，无法真正驾驭激光。要实现微米级精密切割、异种金属焊接，或在材料表面制备纳米级纹理，还必须理解一套更底层的参数。
这些参数决定能量如何被精准地、在正确的时间、以正确的方式传递到材料上。本文将围绕三个维度展开：
能量如何分布？光束模式、M²、焦深和发散角如何控制聚焦能力？
能量持续还是脉冲输出？脉宽和重复频率如何划分热加工与冷加工？
电场如何振动？偏振为何会改变吸收、切割一致性和微纳纹理方向？
这些参数相互交织，共同决定最终结果是牢固的焊缝、均匀的熔覆层，还是精密的微纳结构。
能量如何分布在空间中？#
光束的空间特性，就是激光能量在横截面上的分布。它直接决定能量密度，也决定材料是被缓慢加热、快速熔化，还是瞬间气化。
光束模式
激光束并不是一根能量均匀的光柱，它内部的能量遵循特定模式。
单模（TEM₀₀）与高斯光束#
理想的单模 \(\mathrm{TEM}_{00}\) 光束，其能量分布像一座完美山峰：中心最强，向四周平滑、对称地衰减。由于其能量曲线符合高斯函数，因此称为高斯光束。
高斯光束的突出特点是能量高度集中且没有能量断点，可经透镜聚焦为理论上很小的光斑，在焦点处形成很高的功率密度。
- 激光微加工： 适合切割微米级细缝和钻削精细小孔；
- 精密焊接： 适合热敏感薄壁零件，以小热输入获得窄焊缝和小热影响区。

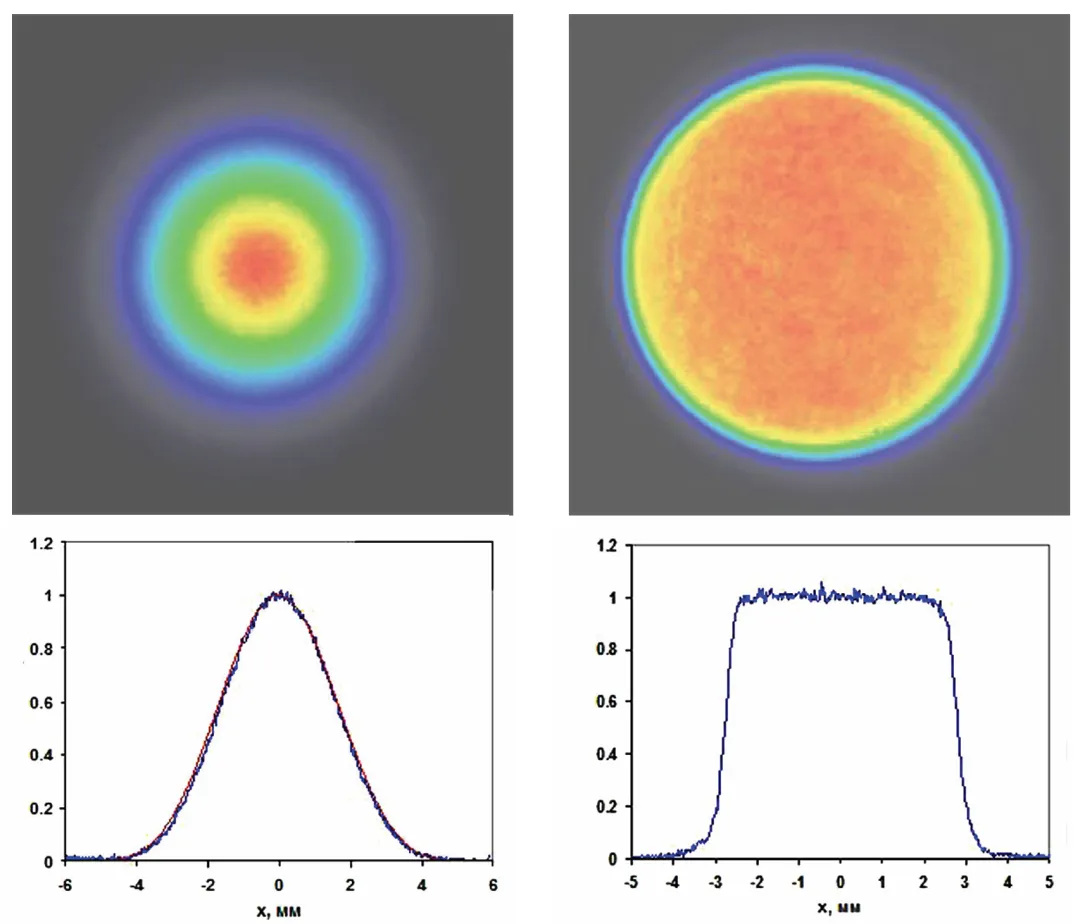

多模与平顶光束#

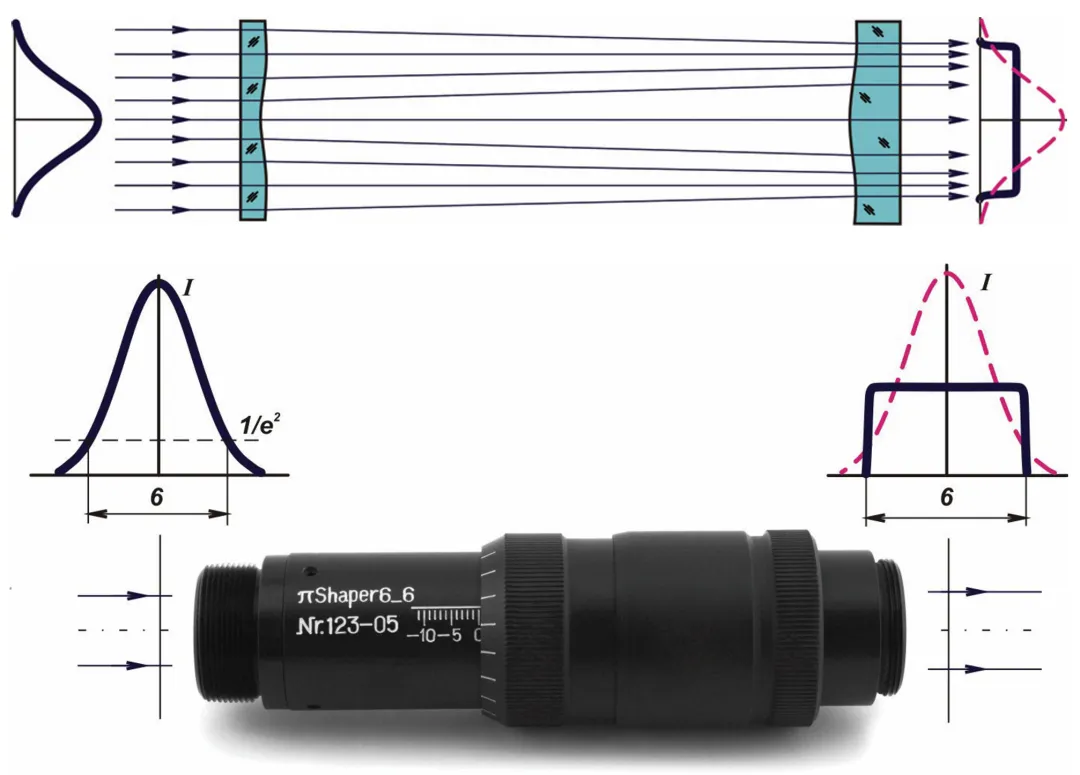

实际应用中，尤其在高功率激光器内，光束往往由多个模式叠加而成，称为多模光束。其能量分布不再是单一峰值，而会呈现多个峰或更复杂的形态。经过光纤传输或光束整形后，多模光束的能量分布可趋向均匀，形成平顶光束（Flat-top Beam）。
平顶光束能在指定区域内提供均匀辐照，避免高斯光束中心过热、边缘能量不足的问题。在激光熔覆中，它能够形成尺寸可控、更加均匀的稳定熔池，使熔覆层一致性更好，因此常用于模具修复等场景。
| 特性 | 单模／高斯光束 | 多模／平顶光束 |
|---|---|---|
| 能量分布 | 能量集中于中心 | 能量均匀分布在一个区域 |
| 核心优势 | 极高能量密度与加工精度 | 稳定熔池与均匀热量分布 |
| 典型切割 | 薄板高速切割、精密切割、微加工 | 厚板切割、质量要求较低的切割 |
| 典型焊接／熔覆 | 微焊接、精密点焊、热敏感材料焊接 | 厚板焊接、激光熔覆 |

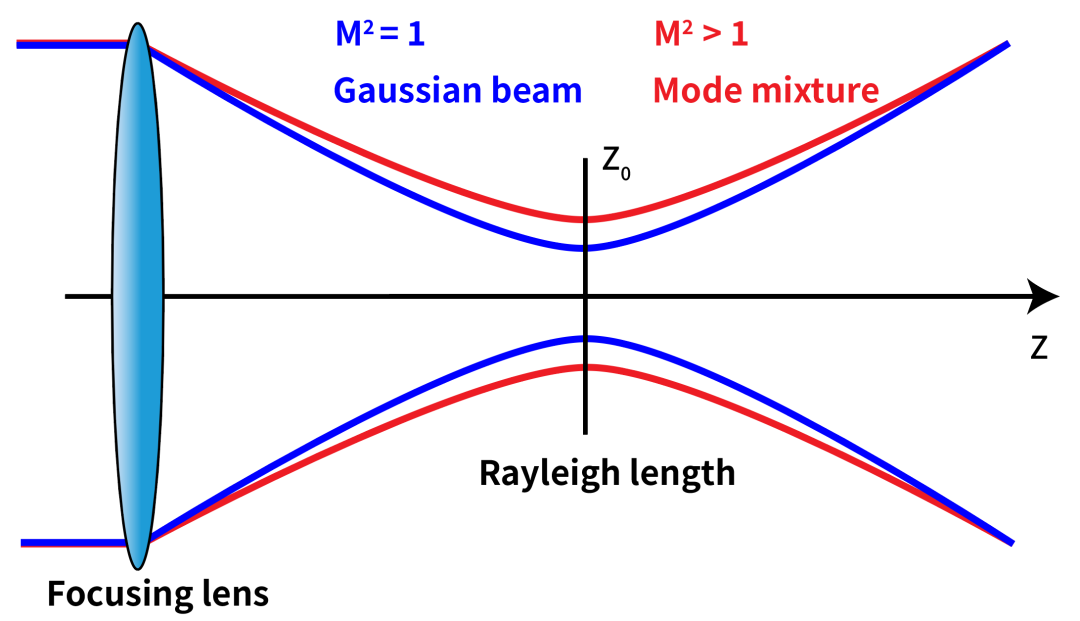

M² 因子：衡量光束的“锐利度”
如果说光束模式描述形状，那么 M² 因子就是衡量这个形状质量的核心标准，专门评价光束的可聚焦能力。
M² 是无量纲数值，表示实际激光束与同波长理想高斯光束的接近程度。理论上的完美高斯光束满足
\[ M^2=1 \]所有真实光束都满足 \(M^2>1\)。M² 越接近 1，光束质量越好，能够聚焦得越小，能量也越集中。 即使两束激光总功率相同，\(M^2=1.1\) 的光束聚焦后功率密度也会远高于 \(M^2=2\) 的光束。
焦深与发散角
焦深是指焦点前后，光束仍能保持足够小、能量仍足够集中的有效工作距离。焦深越长，工艺窗口越宽。
焊接和熔覆中的工件表面难免存在起伏。长焦深意味着焦点位置略有偏离时，熔深、熔宽等加工结果仍能保持稳定，从而提高工艺稳定性和成品率。在焦斑尺寸相同的前提下，M² 越低、光束质量越好，焦深反而越长。
发散角描述光束在长距离传播中的展宽速度。远程焊接或切割要求较低发散角，以确保能量能够有效传到远处工件。若要通过光学系统获得较小焦斑，入射到透镜上的光束发散角也必须较小。
空间参数之间存在清晰的因果链：
决定激光器输出的原始横向模式。
单模或多模状态决定 M² 的大小。
M² 进一步影响聚焦光斑、焦深和发散角。
最终改变功率密度、精度与工艺窗口。
能量传递的时间特性#
确定空间形态后，下一个问题是能量如何随时间传递：平稳持续输出，还是以短促脉冲抵达材料？这决定激光—物质相互作用遵循缓慢热力学，还是由瞬时非平衡效应主导。
连续波与脉冲波
连续波激光器#

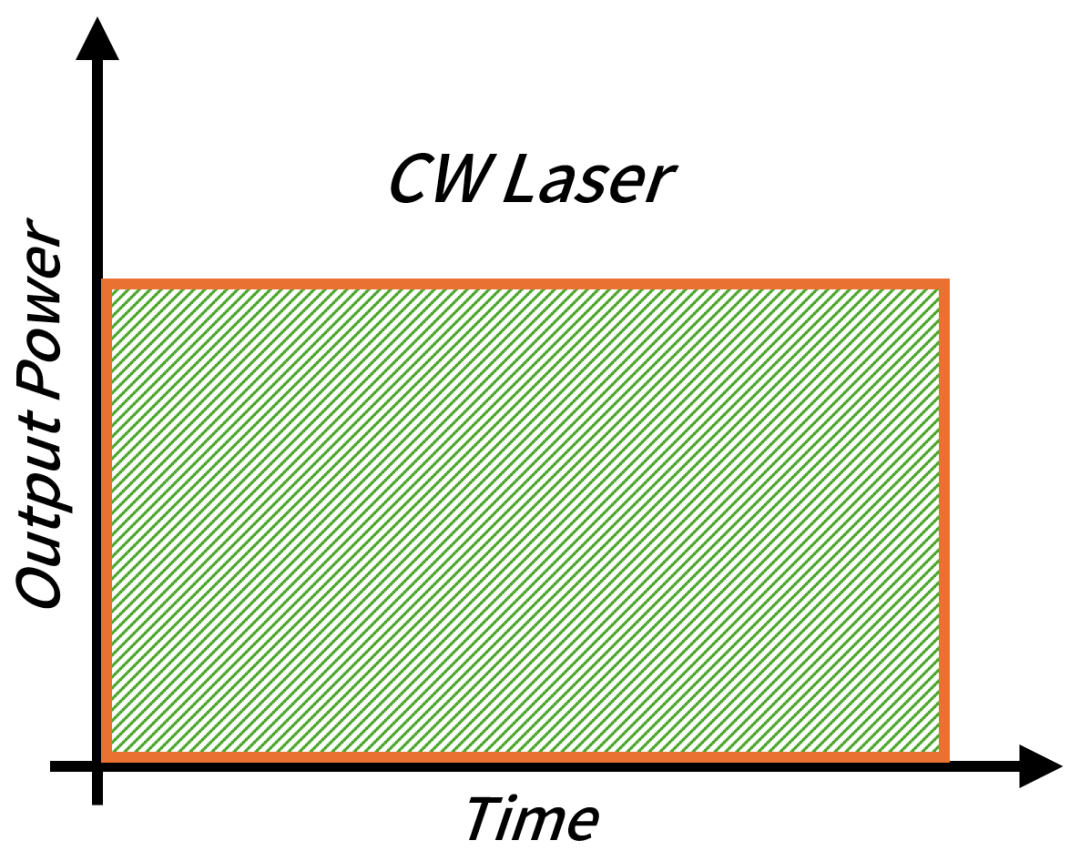

连续波（CW）激光器持续输出近似恒定功率，峰值功率等于平均功率。持续注入的能量有充足时间通过热传导进入材料深处，因此形成明显的热影响区（HAZ）。
- 焊接／熔覆： 厚板深熔焊和大面积熔覆需要维持稳定的大尺寸熔池，连续激光是主力；
- 金属切割： 大多数工业金属切割，尤其是中厚板切割，采用连续激光以追求效率。

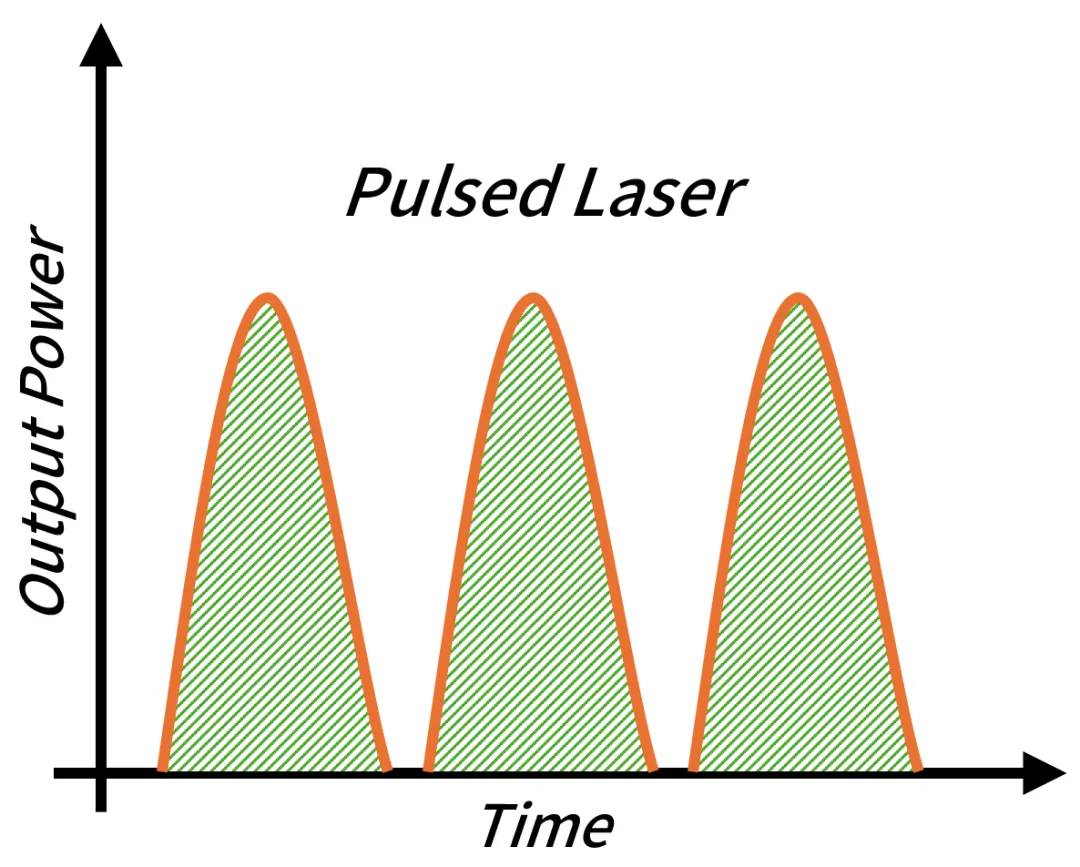

脉冲激光器#
脉冲激光器以离散、短促的能量包输出。它能在极短时间内释放大量能量，获得远高于平均功率的峰值功率。由于能量瞬时注入，热量来不及充分向周围扩散，因此热影响区可以显著缩小。
- 精密焊接： 适合锂电池极耳、医疗器械等热敏感部件，可精确控制热输入并避免周边损伤；
- 精密切割、打标与钻孔： 适合对热损伤和几何精度要求苛刻的加工。

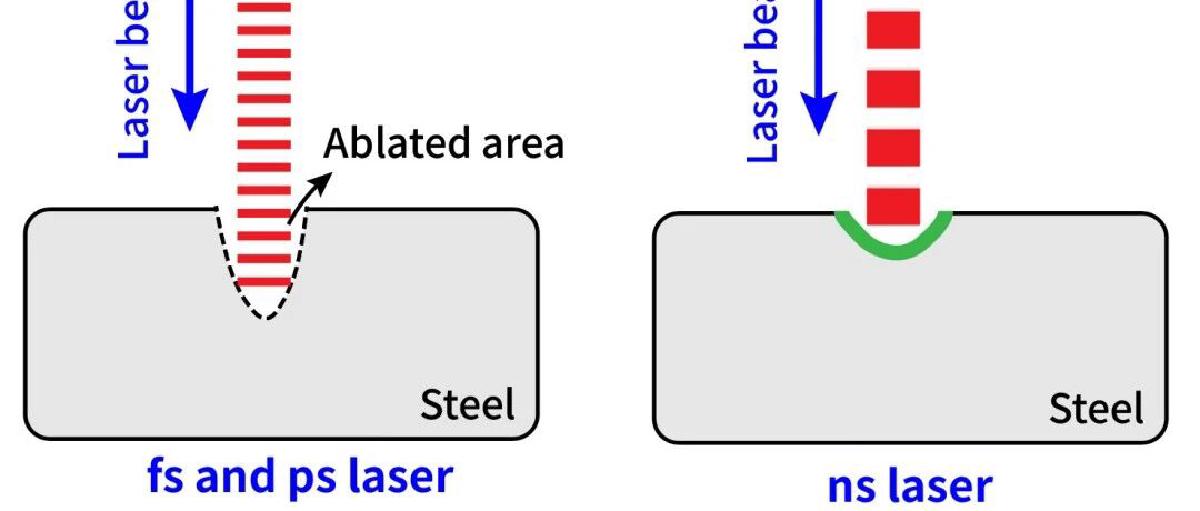

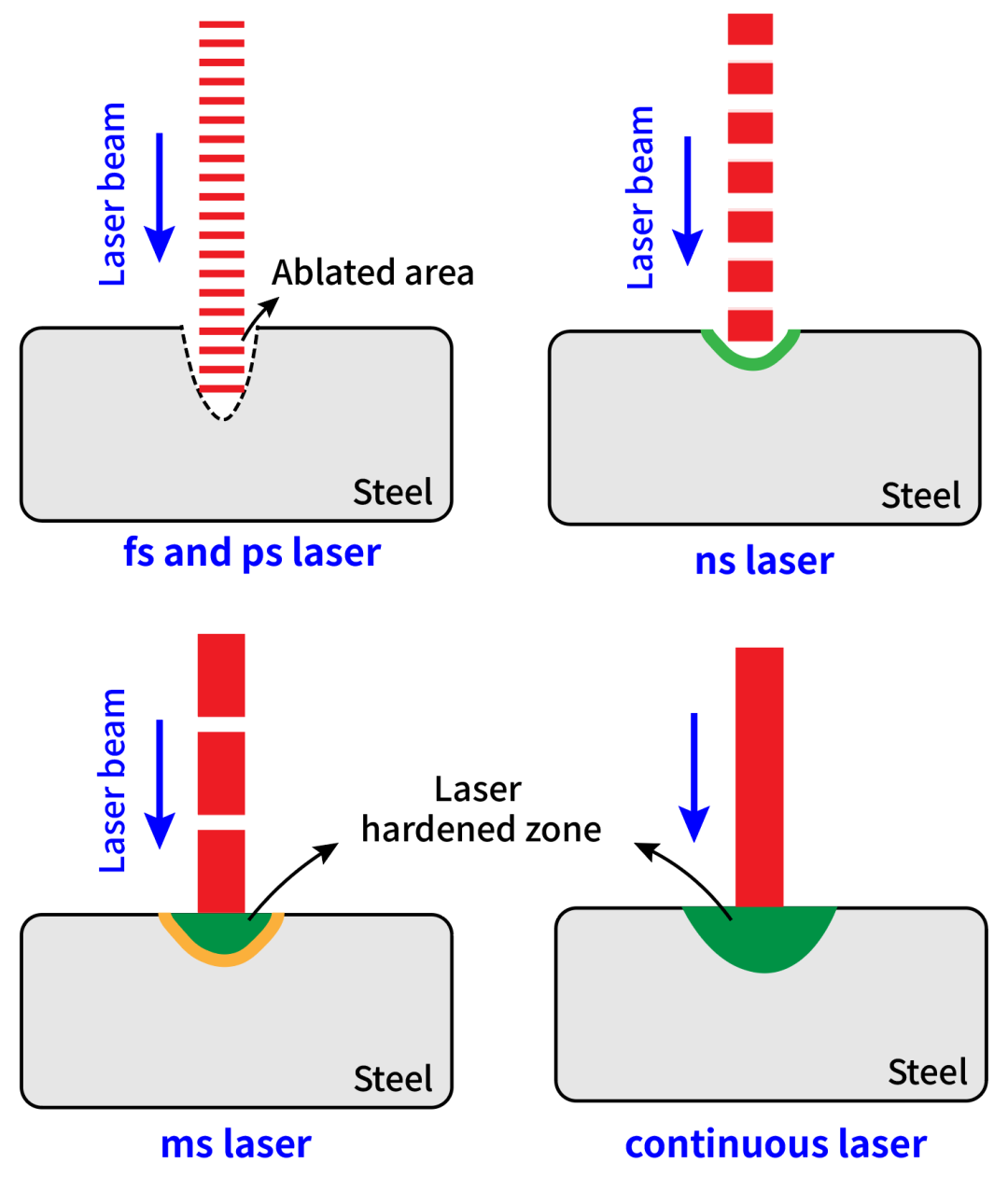

脉冲宽度：划分“热”与“冷”的核心参数
脉冲宽度是脉冲激光中决定物理过程本质的核心参数。
纳秒（ns，\(10^{-9}\ \mathrm{s}\)）：“热”加工#
纳秒脉冲对宏观观察很短，但对原子间能量传递已经足够长。能量先被电子吸收，电子随后有时间通过碰撞把能量传给晶格，使材料整体升温，并经历熔化、蒸发等完整热力学过程。这一过程称为光热烧蚀。
其加工结果常伴随明显的熔融物喷溅、重铸层和不可忽视的热影响区，会影响加工精度和边缘质量。
皮秒（ps，\(10^{-12}\ \mathrm{s}\)）与飞秒（fs，\(10^{-15}\ \mathrm{s}\)）：“冷”加工#
皮秒和飞秒脉冲的持续时间短于或接近电子向晶格传递能量的时间。脉冲结束时，电子已被瞬间激发甚至剥离，而晶格还来不及充分升温；材料通过强场电离、光致击穿及随后产生的等离子体膨胀被快速移除。由于热扩散被显著抑制，常称为冷烧蚀或光致击穿。
其热影响区可大幅减小，几乎没有重铸层和热致微裂纹，可获得很高的加工精度与边缘质量。
| 脉宽 | 主要机理 | 热影响区 | 核心优势 | 应用场景 |
|---|---|---|---|---|
| 纳秒（ns） | 光热烧蚀，熔化—蒸发 | 显著 | 成本效益高，适合宏观加工 | 普通打标、清洗、部分薄材切割 |
| 皮秒（ps） | 热／非热混合模式 | 大幅减小 | 性能与成本的平衡 | 高质量微加工、玻璃和陶瓷切割 |
| 飞秒（fs） | 冷烧蚀、光致击穿 | 可忽略 | 极高精度与极低热损伤 | 超精细微纳加工、医疗器械、脆性材料加工 |

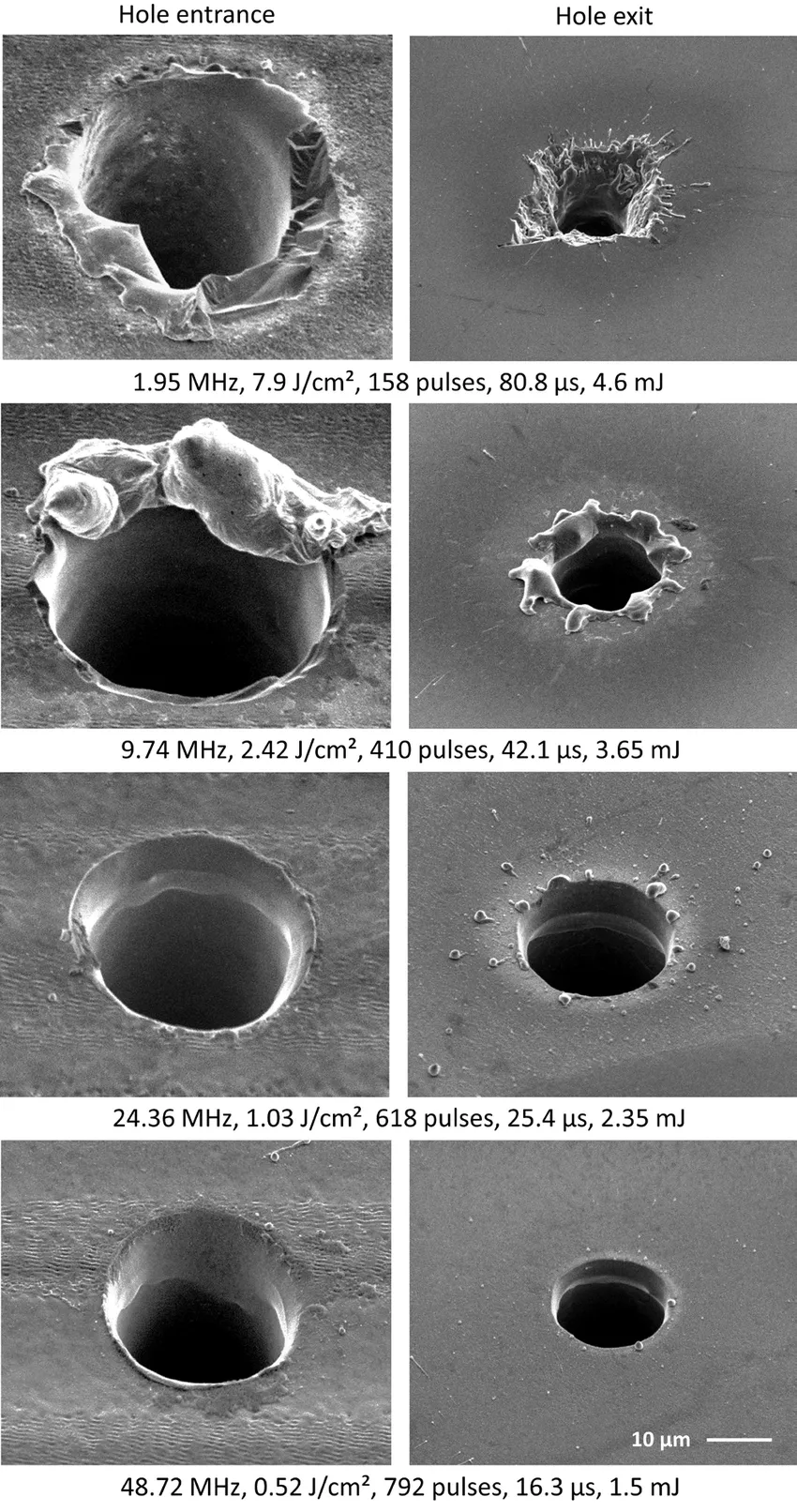

重复频率：效率与热积累的平衡
对脉冲激光而言，重复频率表示每秒发射的脉冲数，是决定加工效率和热积累的关键参数。
即使是飞秒激光的“冷加工”，每个脉冲仍会留下少量余热。如果下一脉冲到达得过快，也就是重复频率过高，前一脉冲产生的热还没有散去，热量就会持续叠加。当累积温度超过材料熔点时，“冷加工”会退化为“热加工”，原有优势随之消失。
因此，时间参数可总结为：
- 连续激光是稳定可靠的热源，适合追求效率、深度和大熔池的焊接与熔覆；
- 脉冲激光提供对热输入的精细控制，其中脉冲宽度划定纳秒“热加工”与皮秒／飞秒“冷加工”的物理边界；
- 重复频率决定脉冲之间是否有足够冷却时间，必须在加工效率和热积累之间权衡。
光束方向：常被忽视的矢量特性#
除了能量大小与传递节奏，光波内部电场振动的方向——偏振（Polarization），在特定场景下也会决定加工效率和质量。

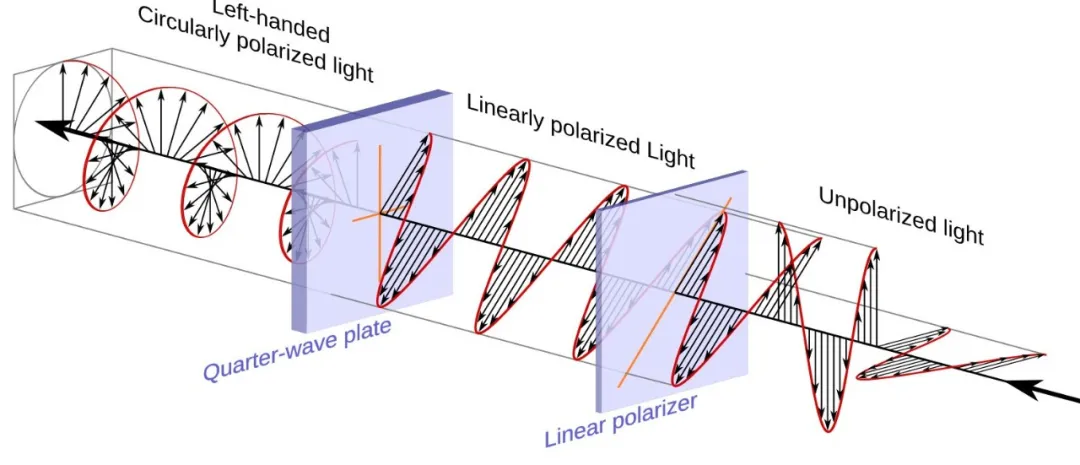

线偏振与圆偏振

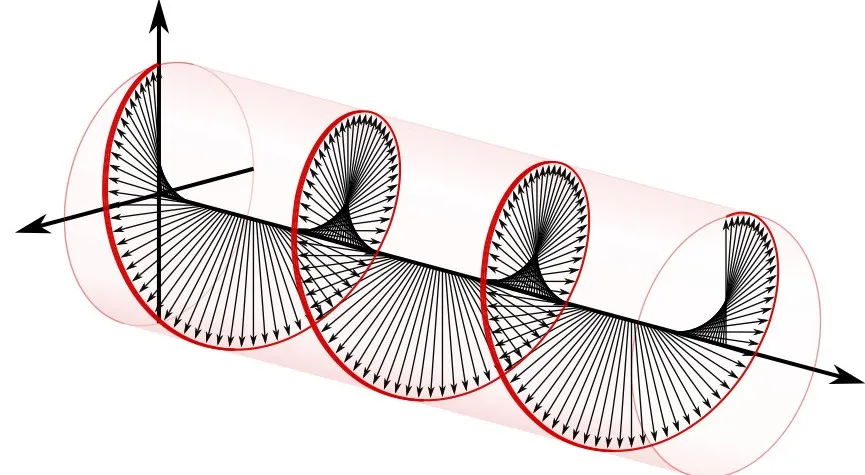

- 线偏振（Linear Polarization）： 电场矢量始终在固定平面内振动；
- 圆偏振（Circular Polarization）： 电场矢量方向在传播过程中持续旋转。
偏振如何影响切割？
激光以非垂直角度入射材料表面时——这在切割和焊接前沿十分常见——材料吸收率会依赖偏振方向。
- 线偏振： 直线切割时，把偏振方向调至与切割方向平行，可以获得很高吸收率和较快切割速度。但切割曲线或复杂轮廓时，固定偏振方向与瞬时加工方向之间的夹角不断变化，吸收率随之波动，容易造成切缝宽度和质量不均；
- 圆偏振： 电场在各方向上平均分布，无论路径如何改变，都能保持较稳定的吸收率和一致的切割质量。因此，圆偏振是工业金属切割，尤其是复杂轮廓切割的常见标准配置。

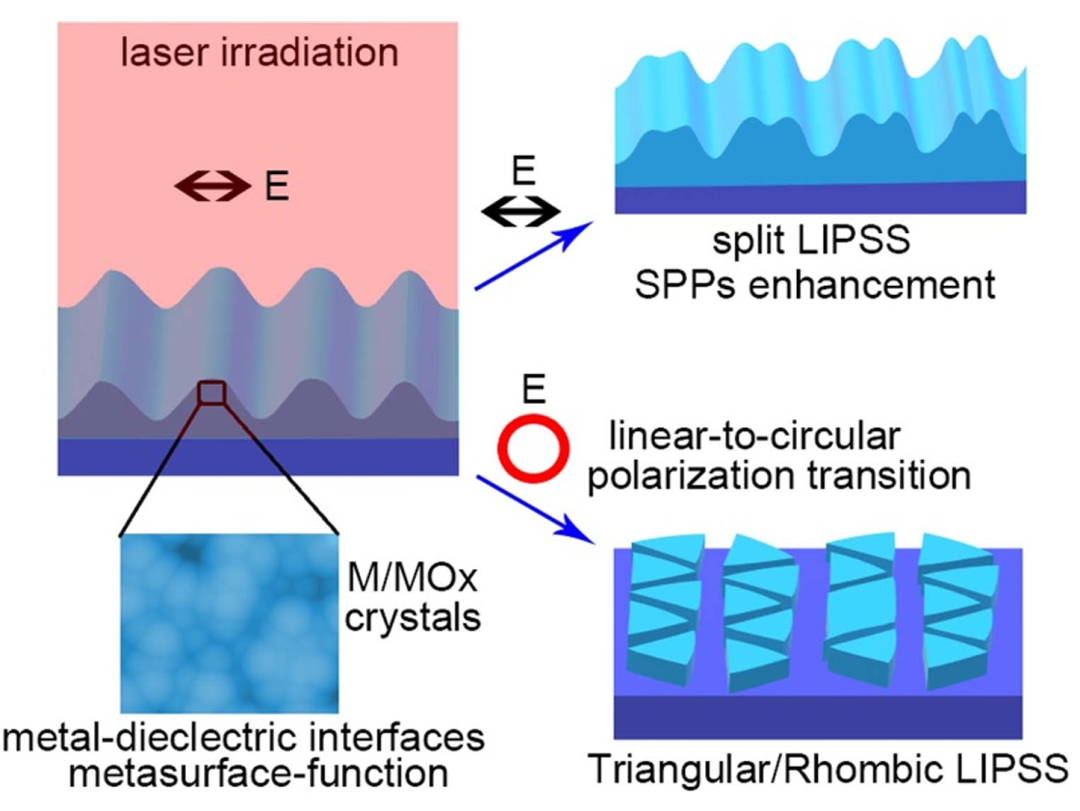

偏振如何控制 LIPSS？
在超快激光加工中，线偏振方向可以直接控制**激光诱导周期性表面结构（LIPSS）**的纳米纹理方向。只需旋转偏振方向，就能精确改变周期性结构取向，从而制备具有结构色、疏水性等特殊光学或物理功能的表面。
圆偏振的优势，是在不同加工方向上保持均一性，确保复杂轮廓质量；线偏振的优势，则是能量方向高度集中，可用于精确控制微纳结构的生成方向。
结语#
功率和波长为我们打开激光加工的大门，但真正决定能在这条路上走多远、多精的，是空间、时间、偏振等核心参数。
深刻理解这些参数及其背后的物理原理，并把它们与具体工程应用结合，是通往卓越加工质量的必经之路。未来的激光加工，在人工智能等工具辅助下，将进入更加智能、精准、高效的新阶段。
引用#
- “High Pulse Repetition Frequency Micro Hole Drilling of Silicon Using Ultrashort Pulse Laser Radiation.” Journal of Laser Micro/Nanoengineering, 14 (2019). DOI: 10.2961/jlmn.2019.03.0001.
- Circular polarization, Wikipedia.
- Zhang, D., Liu, R., & Li, Z. “Irregular LIPSS Produced on Metals by Single Linearly Polarized Femtosecond Laser.” International Journal of Extreme Manufacturing, 4, 015102 (2022). DOI: 10.1088/2631-7990/ac376c.
- Laskin, A., Kaiser, P., Laskin, V., & Ostrun, A. “Laser Beam Shaping for Biomedical Microscopy Techniques.” In Popp, J., Tuchin, V. V., Matthews, D. L., & Pavone, F. S. (Eds.), Brussels, Belgium, April 27, 2016, p. 98872E.
