应用背景#
从工程角度看，激光器是一种精密的光电能量转换装置。它的核心任务，是将无序的泵浦能量通过特定物理机制，高效转化为方向、频率和相位高度统一的相干电磁辐射——激光束。
这种“有序性”体现为激光的单色性、相干性和方向性，使能量能够在空间、时间与频谱维度上得到前所未有的精确控制，也让激光成为现代工业、通信、医疗和科研中不可或缺的技术。
这一能量转换的物理基础，是量子力学中的受激辐射。但要让受激辐射压倒材料本征的吸收过程并实现光的净增益，必须先借助外部泵浦，创造一个热力学非平衡的粒子数反转状态。受激辐射与粒子数反转，构成了激光物理的理论内核。

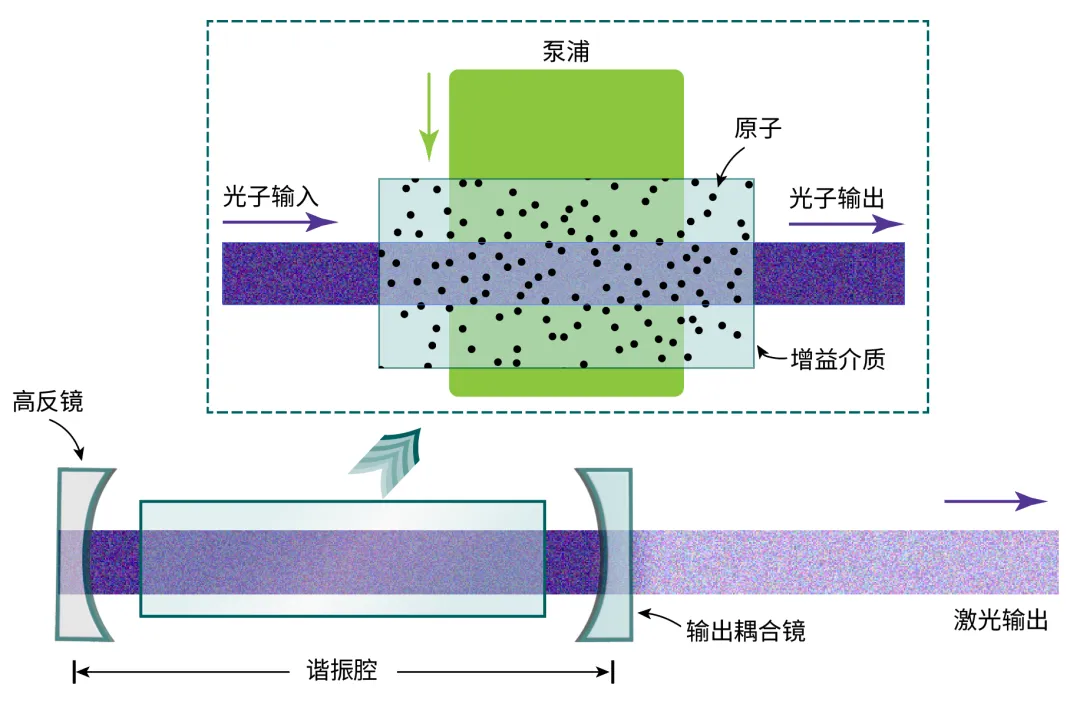

为了在宏观尺度上实现并利用这些微观过程，激光系统由三个核心子系统构成：
提供量子化能级结构，是光子“克隆”和放大的场所，并决定输出波长。
向介质注入外部能量，驱动并维持粒子数反转。
让光反复穿过介质，在正反馈中放大，并完成模式筛选和光束整形。
激光物理学基础：受激辐射与粒子数反转#
激光产生于物质与光的量子相互作用。理解它，需要先掌握原子能级、光子相互作用的三种基本过程，以及实现光放大的核心前提——粒子数反转。

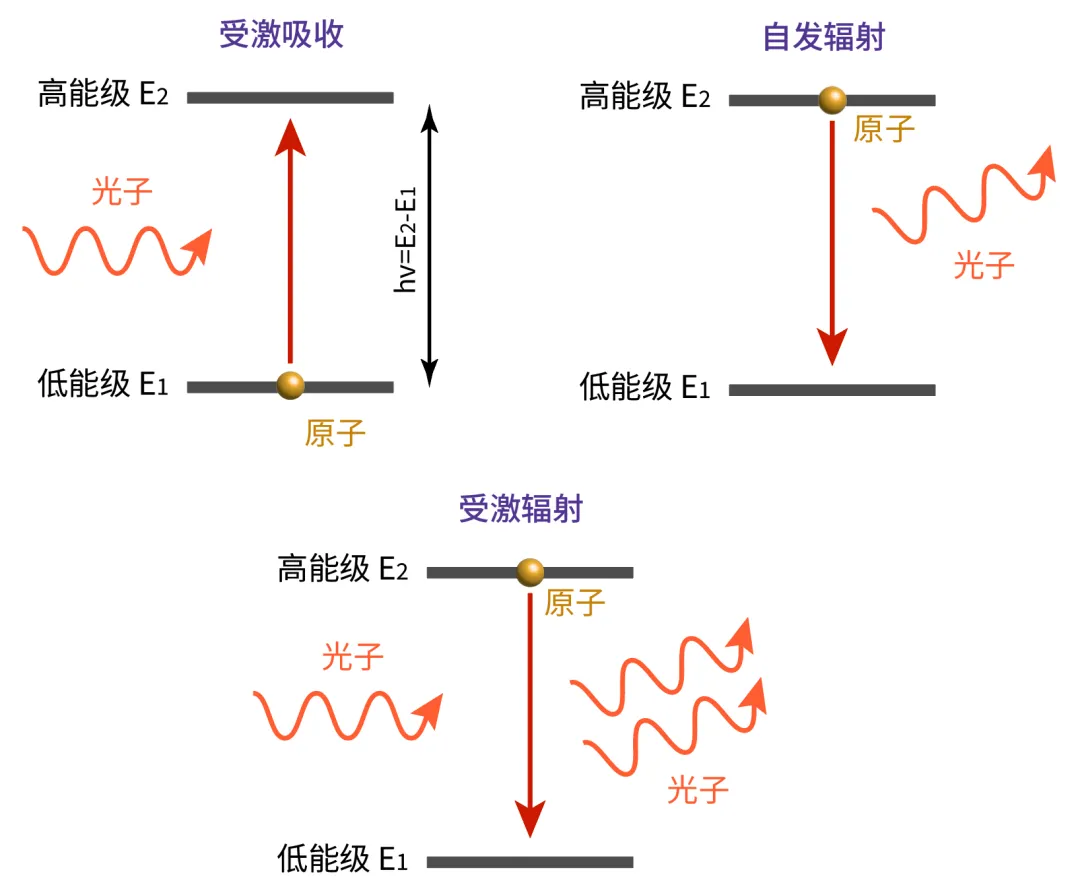

原子与光子的三种相互作用
原子内部的电子只能处于一系列不连续的特定能量状态，即量子化能级（Quantized Energy Levels）。可以把这些能级想象成阶梯：电子只能停在某级台阶上，不能悬浮在台阶之间。最低的稳定能级称为基态（Ground State），高于基态的能级统称为激发态（Excited State）。
受激吸收： 当能量为 \(h\nu\) 的外来光子满足
\[ h\nu=E_2-E_1 \]处于低能级 \(E_1\) 的原子会吸收光子并跃迁到高能级 \(E_2\)。这是物质吸收光的基本过程。
自发辐射： 处于激发态 \(E_2\) 的原子会在不受外界影响时自发回到低能级 \(E_1\)，同时释放能量为 \(h\nu=E_2-E_1\) 的光子。光子的传播方向、相位和偏振状态均为随机。太阳和白炽灯等普通光源主要依靠这一过程，因此输出非相干光。
受激辐射： 当处于激发态 \(E_2\) 的原子遇到能量相同的外来光子时，会提前跃迁到 \(E_1\) 并释放一个新光子。新光子与入射光子在频率、相位、偏振和传播方向上完全相同。一个光子由此变成两个相同光子，相当于完成一次光子的“克隆”和放大。
粒子数反转
一束光通过材料时是被放大还是衰减，取决于受激辐射与受激吸收的相对速率。正常热平衡下，根据玻尔兹曼分布，低能级上的粒子数总是远多于高能级。因此光子更可能被吸收，而不是触发受激辐射，光通常只会衰减。
要获得光的净放大，就必须打破热平衡，使高能级粒子数超过低能级粒子数。这种反常分布称为粒子数反转。实现并维持粒子数反转，是激光器产生激光的绝对前提。
为什么二能级系统不能连续放大
只考虑基态 \(E_1\) 和激发态 \(E_2\) 时，泵浦光既能引发 \(E_1\rightarrow E_2\) 的受激吸收，也能引发 \(E_2\rightarrow E_1\) 的受激辐射，而且两者概率相同。即使泵浦很强，最多也只能达到
\[ N_2=N_1 \]的饱和状态，吸收和辐射速率相互抵消，无法获得 \(N_2>N_1\) 的粒子数反转。因此，纯粹的二能级系统无法实现连续激光放大。

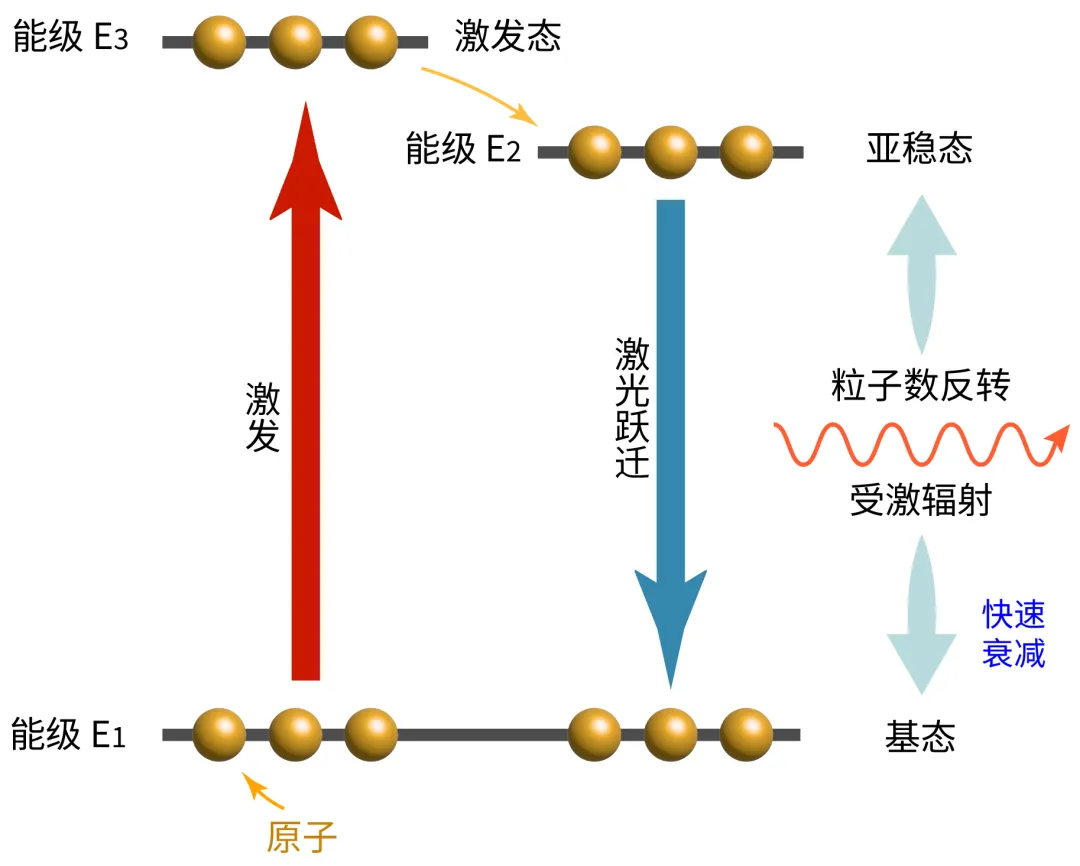

三能级系统：用亚稳态积蓄粒子
三能级系统在基态之上引入两个激发态，其中关键是寿命较长的亚稳态。粒子在亚稳态的停留时间通常为 \(10^{-3}\) 至 \(10^{-6}\ \mathrm{s}\)，比普通激发态长数千倍甚至更多。
- 泵浦： 原子从基态 \(E_1\) 被泵浦到寿命很短的高激发态 \(E_3\)；
- 快速衰变： 粒子经约 \(10^{-12}\ \mathrm{s}\) 的非辐射跃迁，从 \(E_3\) 快速降到亚稳态 \(E_2\)，能量以振动或热的形式释放；
- 积累与反转： \(E_2\) 寿命长而 \(E_3\rightarrow E_2\) 很快，粒子因此在 \(E_2\) 大量积累；泵浦足够快时，可形成 \(E_2\) 相对 \(E_1\) 的粒子数反转；
- 激光跃迁： 满足 \(h\nu=E_2-E_1\) 的光子引发 \(E_2\rightarrow E_1\) 受激辐射并产生激光。
三能级系统的激光下能级就是粒子密集的基态 \(E_1\)。要获得反转，必须把超过一半的基态粒子泵浦到 \(E_2\)，因此泵浦阈值很高，整体效率较低。

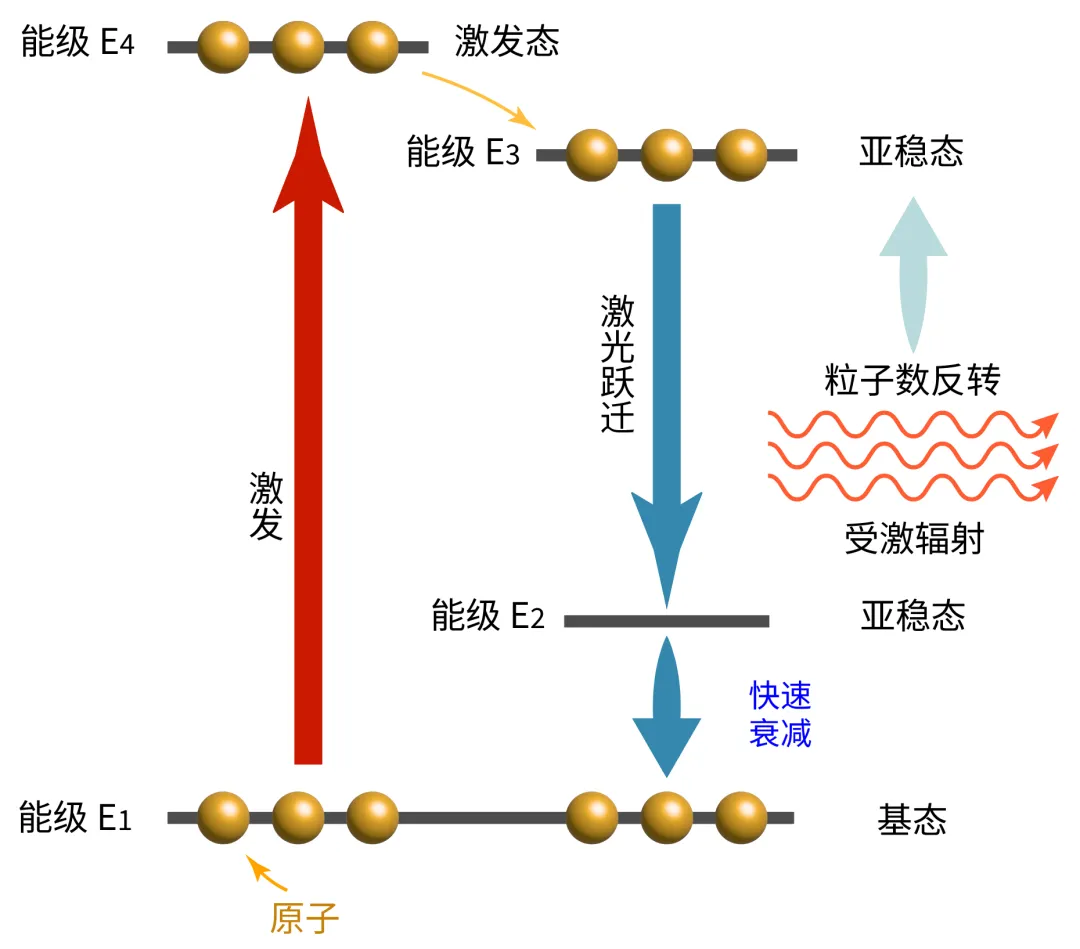

四能级系统：让激光下能级保持近空
四能级系统在基态与激光下能级之间再增加一个能级：
- 原子从基态 \(E_1\) 被泵浦到高激发态 \(E_4\)；
- 原子从 \(E_4\) 快速衰变到亚稳态 \(E_3\) 并积累；
- 激光产生于 \(E_3\rightarrow E_2\)，光子能量 \(h\nu=E_3-E_2\)；
- \(E_2\) 上的粒子经快速非辐射跃迁回到基态 \(E_1\)。
由于激光下能级几乎为空，只需把少量粒子泵浦到 \(E_3\)，就能超过 \(E_2\) 的粒子数。四能级激光器的泵浦阈值远低于三能级系统，效率也更高。广泛使用的 Nd:YAG 激光器就是典型的四能级系统。
增益介质#
增益介质是激光器中能够在外部激励下实现粒子数反转，并通过受激辐射对特定波长光进行放大的材料。它是产生和放大光子的地方，其物理、化学性质从根本上决定激光器性能与应用范围。
- 决定激光波长： 输出波长由介质中激光跃迁的两个能级之间的能量差唯一决定；
- 决定类型与性能： 介质的形态、热学和光学性质，直接影响功率、效率、光束质量、连续或脉冲工作方式及系统设计。
理想增益介质应具有合适的三能级或四能级结构、较长的激光上能级寿命、高量子效率、良好的强光和高温稳定性，以及足够高的光学均匀性。

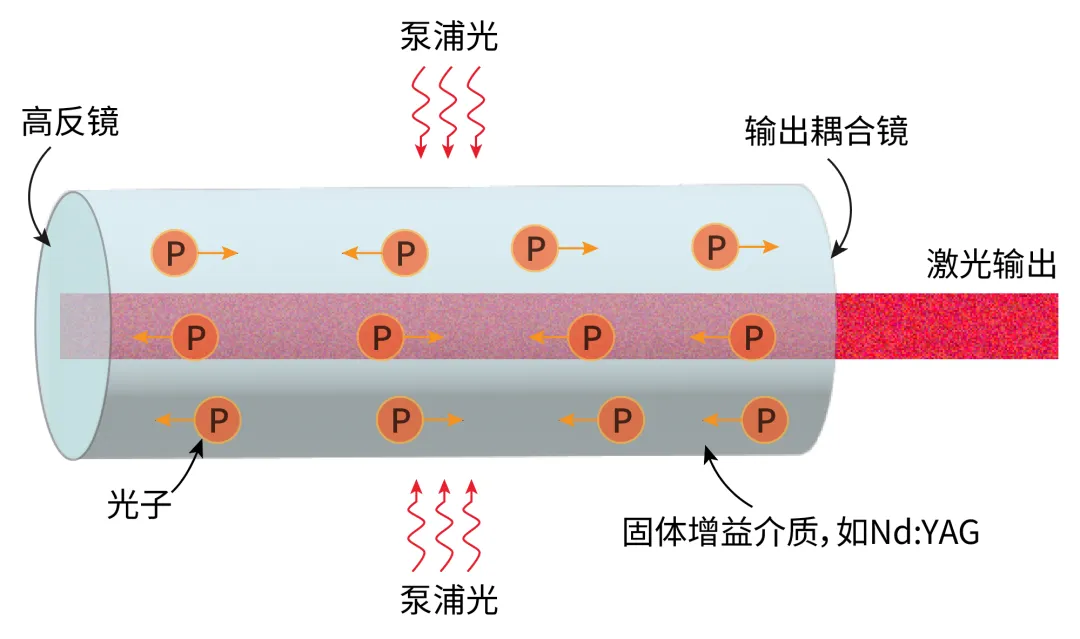

固体增益介质
固体激光器通常在光学透明的晶体或玻璃基质中，掺入少量能够发光的激活离子。基质提供稳定晶格环境，激活离子提供激光所需的能级结构。

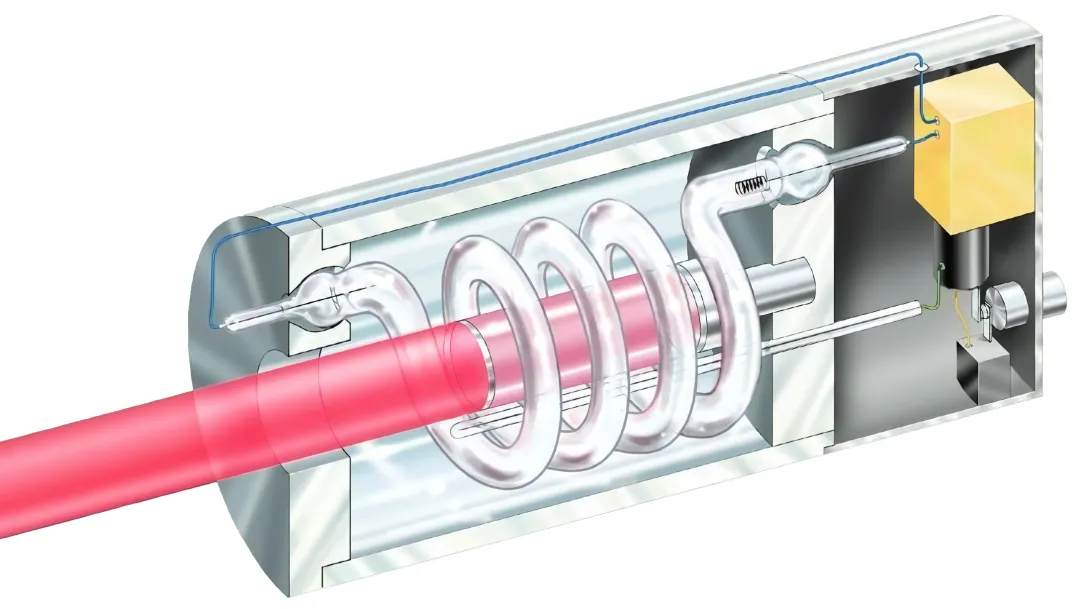

- 红宝石： \(\mathrm{Al_2O_3}\) 晶体掺杂 \(\mathrm{Cr^{3+}}\)，为三能级系统，输出 694.3 nm 红光，也是人类历史上第一种激光工作物质；
- Nd:YAG（掺钕钇铝石榴石）： \(\mathrm{Nd^{3+}:Y_3Al_5O_{12}}\)，经典四能级系统，输出 1064 nm 近红外光，广泛用于工业加工和医疗；
- Yb:YAG（掺镱钇铝石榴石）： 以 \(\mathrm{Yb^{3+}}\) 为激活离子，输出约 1030 nm，效率高、热性能好，适合高功率应用；
- 钛蓝宝石： 蓝宝石掺 \(\mathrm{Ti^{3+}}\)，发射带宽约 650–1100 nm，是重要的可调谐和超快激光增益介质。
气体增益介质
气体激光器以原子气体、离子气体或分子气体作为工作物质：

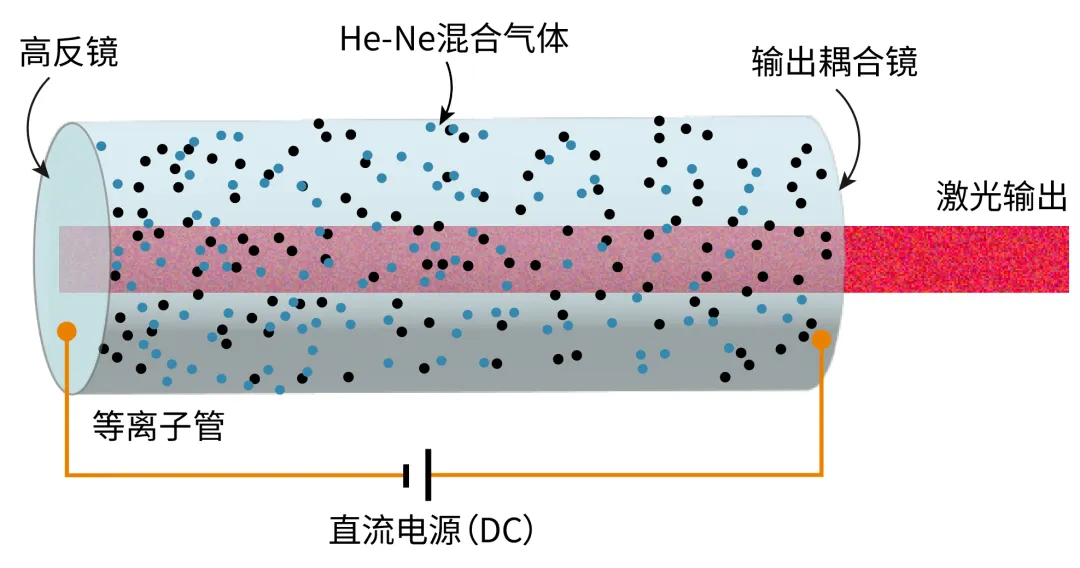

- 氦氖（He–Ne）： 氦、氖混合气体，主要输出 632.8 nm 红光，光束质量好、稳定性高，常用于准直和测量；
- 二氧化碳（CO₂）： \(\mathrm{CO_2}\)、\(\mathrm{N_2}\) 和 He 混合气体，通过分子振动能级跃迁输出 10.6 µm 中红外光，是高功率工业激光器的重要类型，广泛用于切割、焊接和打标；
- 氩离子（Ar⁺）： 可输出 488 nm 蓝光、514.5 nm 绿光等多个可见波长；
- 准分子激光器： 采用 KrF、ArF、XeCl 等在激发态结合、在基态立即解离的惰性气体卤化物分子。其基态不存在，天然有利于粒子数反转，输出深紫外光，是半导体光刻、微加工和屈光手术的核心光源。
气体介质均匀性好，废热可由气流带走，适合获得高光束质量和高平均功率；缺点是设备通常较大，并需要高压电源。
液体染料增益介质
染料激光器以罗丹明 6G、香豆素、荧光素等有机染料溶解在乙醇、乙二醇等溶剂中形成的溶液为增益介质。其发射谱非常宽，在腔内加入光栅或棱镜后，输出波长可在几十到几百纳米范围内连续调谐，因此在光谱学研究中不可替代。
它的不足也很明确：染料分子在强光下容易光解，需要液体循环系统，维护较复杂。
半导体增益介质
半导体激光器利用材料的电子能带结构产生激光，核心是 PN 结或更复杂的异质结：
- GaAs/AlGaAs： 输出约 780–850 nm 近红外光，用于 CD/DVD、光纤通信和固体激光器泵浦；
- InGaAsP/InP： 输出 1.3–1.55 µm，对应石英光纤低损耗窗口，是光通信的重要材料体系；
- GaN/InGaN： 输出蓝光和绿光，用于蓝光光盘、高清投影和固态照明。
半导体激光器体积小、重量轻、寿命长、成本低，电光转换效率可超过 50%，还能直接通过电流调制输出功率，因而是产量最大、应用最广泛的激光器类型之一。

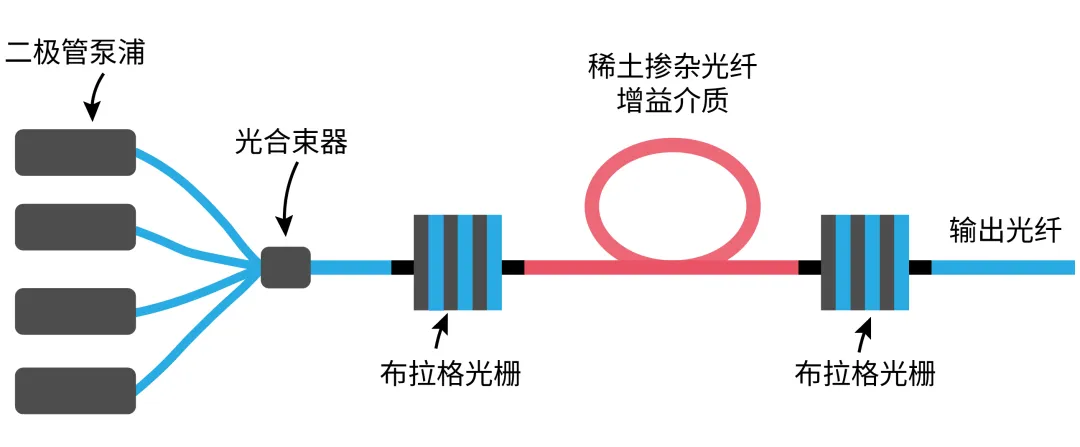

光纤增益介质
光纤激光器本质上是一类特殊的固体激光器，工作物质是掺杂稀土离子的特种光纤，通常采用双包层结构：
- 掺镱光纤： 工作在 1–1.1 µm，是高功率光纤激光器的主流技术，广泛用于工业切割和焊接；
- 掺铒光纤： 工作在 1.55 µm 通信波段，是掺铒光纤放大器（EDFA）的基础。
光纤本身既是增益介质又是导波结构。其细长几何形状带来高效散热，光在纤芯中传播可获得接近衍射极限的光束质量，同时能量转换效率很高，因此特别适合高功率、高光束质量应用。
泵浦机制#
泵浦是通过外部能源向增益介质注入能量，把原子或分子从低能级激发到高能级，并在指定能级之间建立、维持粒子数反转的过程。激光输出能量本质上来自泵浦源，增益介质负责能量转换和放大。
持续工作时，泵浦速率必须补偿粒子因自发辐射和其他损耗而离开上能级的速率。能够克服全部损耗并启动激光振荡的最小泵浦功率，称为泵浦阈值；只有超过阈值，介质才能获得有效反转与净增益。

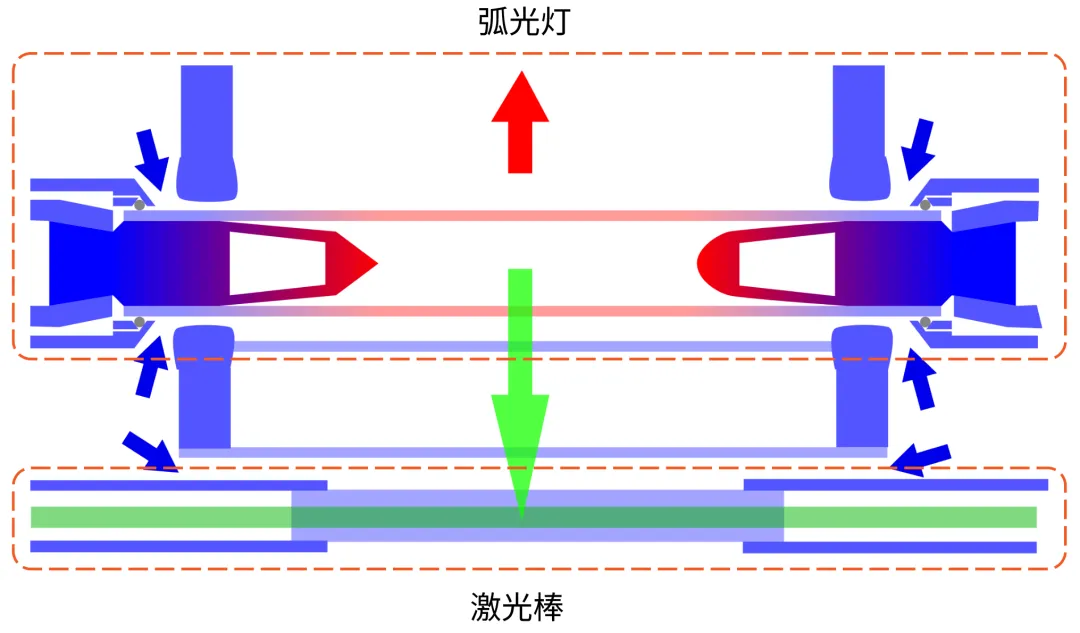

光泵浦
光泵浦用高强度光激发增益介质。原子或离子吸收泵浦光子并跃迁到激发态，因此泵浦波长必须落在介质的吸收光谱范围内，光谱匹配越好，效率越高。

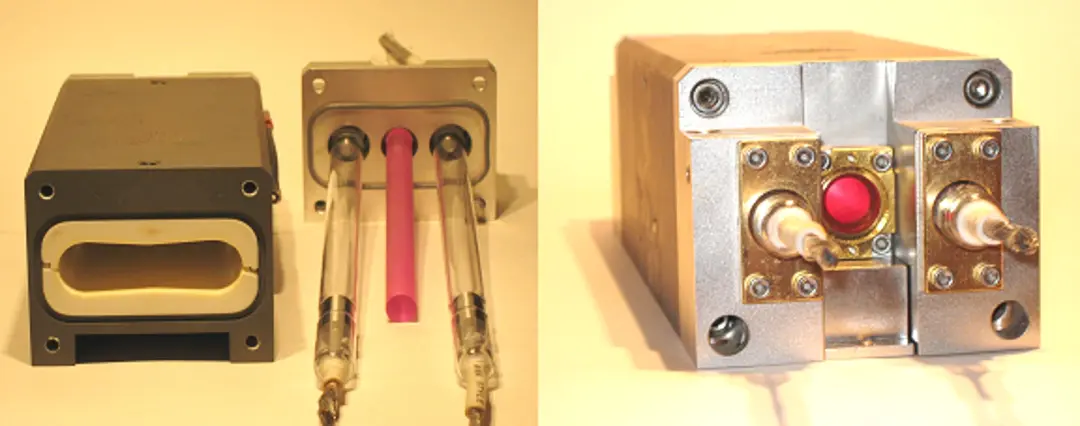

- 闪光灯／弧光灯： 频谱宽、成本低、脉冲能量高，适用于早期及部分高能脉冲固体激光器；但只有少部分光谱能被窄吸收峰利用，其余能量变成废热，效率低、冷却负担大；
- 激光二极管： 发射波长可精确匹配介质吸收峰，泵浦效率高、废热少。二极管泵浦固体激光器（DPSS）正是用它替代低效闪光灯。
光学泵浦是固态晶体、玻璃、光纤和液体染料等电绝缘增益介质的唯一选择。
电泵浦
电泵浦通过电流或电场直接激发导电增益介质，主要用于气体和半导体激光器。

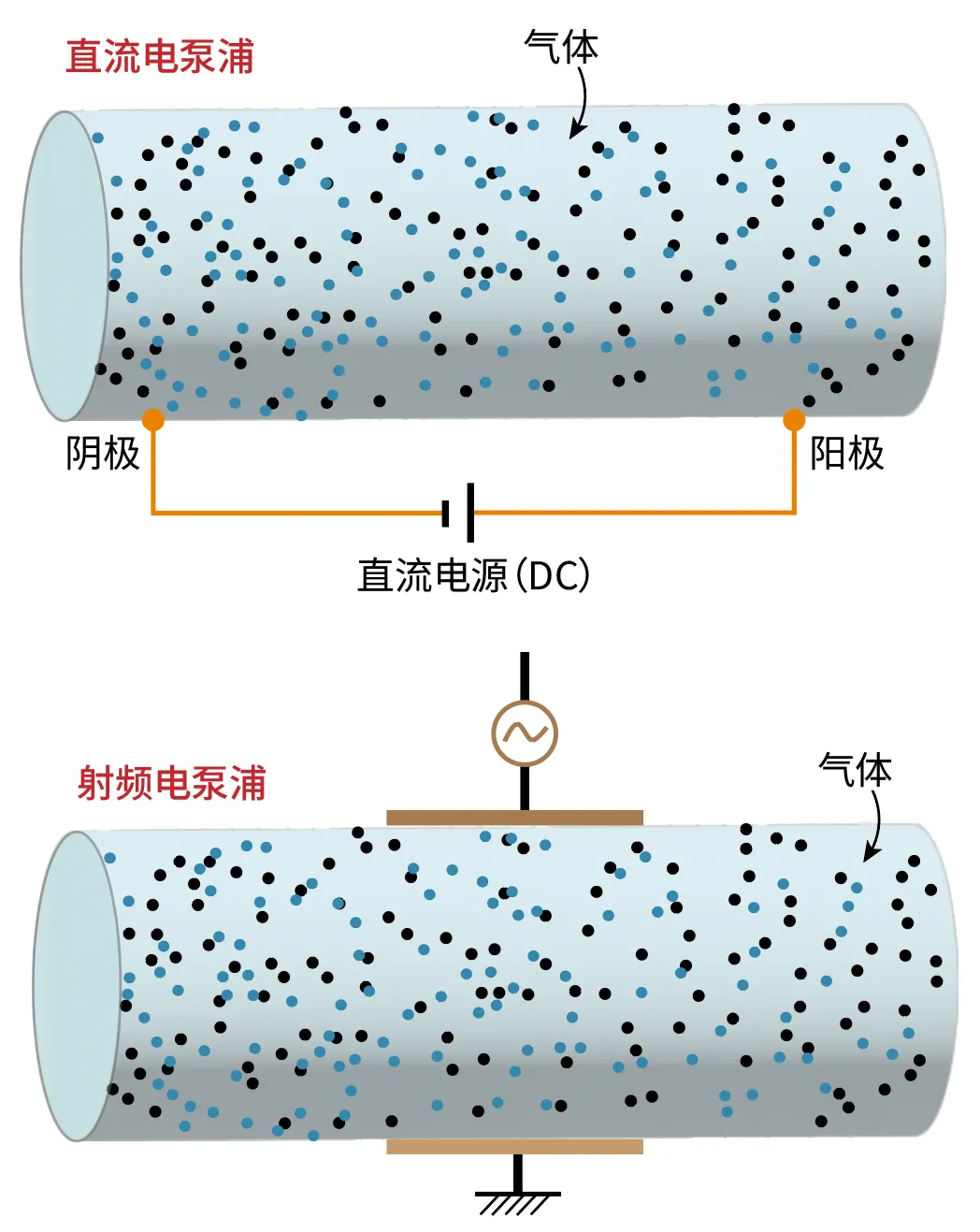

- 气体放电： 在激光管两端施加高电压，使气体电离为等离子体。电子在电场中加速，并通过非弹性碰撞把动能传给气体原子或分子，使其进入激发态。He–Ne 激光器还利用更高效的共振能量转移：电子先激发氦原子，激发态氦再通过碰撞把能量传给能级相近的氖原子；

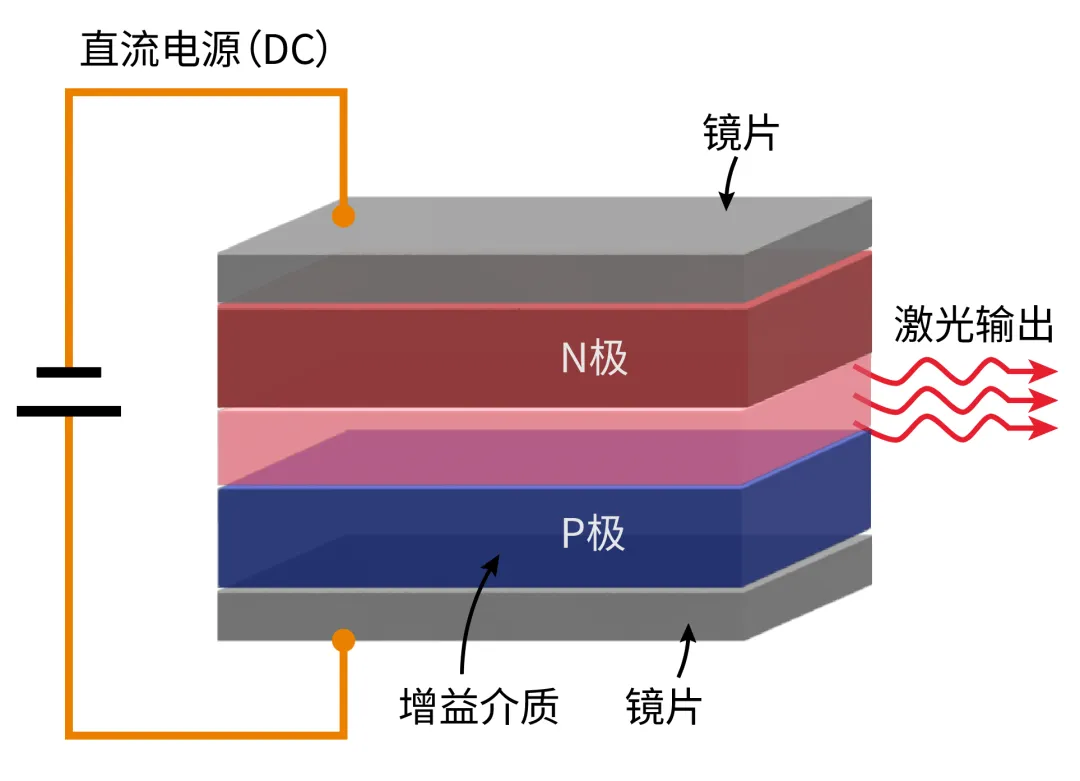

- 电流注入： 对半导体 PN 结施加正向偏压，电子从 N 区、空穴从 P 区注入有源区，并在其中辐射复合，将电能直接转化为光子，同时建立粒子数反转。
特殊泵浦方式
- 化学泵浦： 高能放热反应直接生成激发态产物。例如 HF/DF 化学激光器中，氢或氘与氟反应，直接产生振动激发态的 HF 或 DF 分子。此类激光器无须外部电源，可输出极高连续功率或脉冲能量，主要用于特殊及军事场景；
- 热泵浦： 把 \(\mathrm{N_2}\) 和 \(\mathrm{CO_2}\) 等混合气体加热到高温高压，再经拉伐尔喷管快速绝热膨胀。膨胀冷却时，不同振动能级的弛豫速率不同，上能级粒子数被“冻结”，下能级粒子迅速减少，从而形成反转并获得很高功率。
泵浦方式必须与介质匹配
增益介质的电学性质和吸收光谱决定合适的泵浦方案：
- 电绝缘的 Nd:YAG 晶体无法用电流激发，只能采用光泵浦；
- 气体吸收谱线通常很窄，宽谱闪光灯会浪费大部分能量，因此气体放电更合适；
- 半导体的能带与 PN 结结构，天然适合紧凑高效的电流注入。
光学谐振腔：放大与整形#

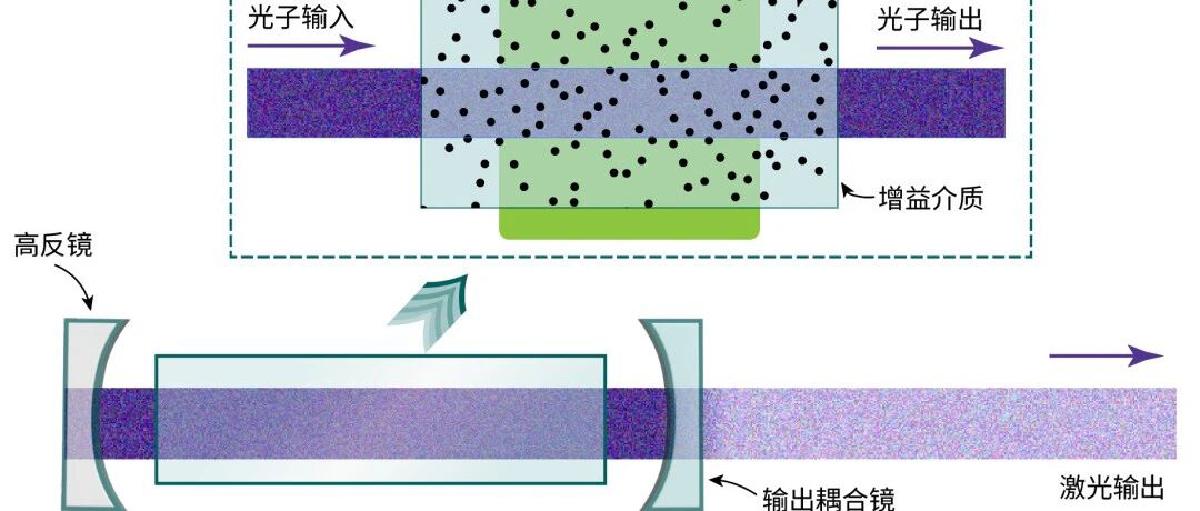

如果说增益介质和泵浦源共同构成了一个光放大器，那么谐振腔会让系统发生质变，成为能够自我维持、自我组织的光振荡器。
谐振腔由两面或多面高反射率反射镜组成，并把增益介质置于其中。它把光子约束在特定空间，使其反复穿过增益介质并获得多次放大。
两项核心功能
- 提供光学正反馈： 沿光轴传播的光子被反射回增益介质，再次触发受激辐射。过程持续重复，腔内光子数和光强呈雪崩式增长；
- 模式选择： 光在腔内往返时发生干涉。只有往返一周后相位自洽、满足驻波条件的频率和方向才能相长干涉并被保留；其余光因相消干涉而衰减。这个筛选过程赋予输出光高度单色性和方向性。
最简单的线性腔由两面相对反射镜构成：
- 高反镜（HR）： 反射率尽可能接近 100%，把光反射回腔内；
- 输出耦合镜（OC）： 反射率通常为 90%–99.9%，既保留足够反馈，又透射少量光形成最终输出。
常见谐振腔构型
平行平面腔： 两面平面镜满足 \(R_1=R_2=\infty\)，稳定性参数 \(g_1=g_2=1\)，处于临界稳定状态。它对镜面平行度极敏感，微小失准就会使光束“走失”，衍射损耗也较大；但在腔长极短的半导体解理面腔和微腔中，仍因结构简单而广泛使用。
共焦腔： 两面凹面镜曲率半径相同，且 \(R_1=R_2=L\)，两镜焦点重合。它稳定性好、衍射损耗在稳定腔中很小、对准相对容易，适合需要纯净横模和高光束质量的实验室激光器。
同心腔： 两面凹面镜曲率半径相同，且 \(R_1=R_2=L/2\)，即 \(L=2R\)，两镜曲率中心重合。它同样处于临界稳定状态，光束在腔中心聚成极小光斑，而在镜面形成大光斑，对准较敏感。

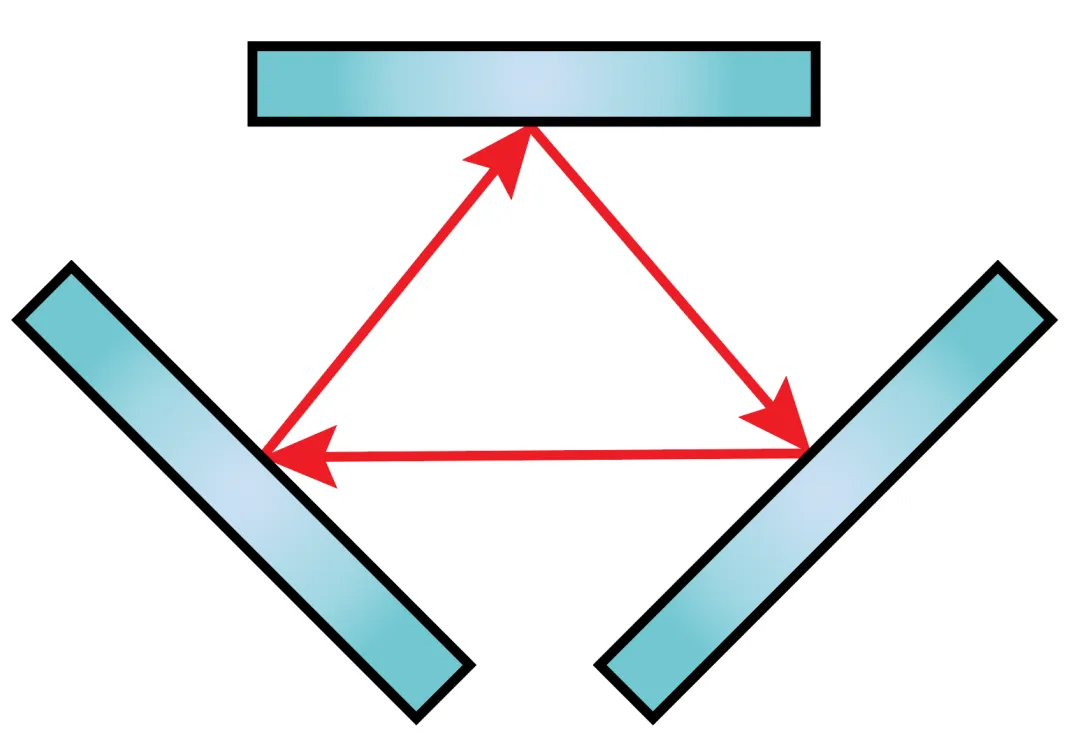

环形腔： 三面或更多反射镜构成闭合环路，光可单向或双向循环。单向工作时不存在往返干涉形成的驻波，因此可避免导致多纵模振荡的空间烧孔效应，更容易获得稳定单纵模和窄线宽输出；同时没有沿原路返回的反射光，对外部光学系统更友好。
| 谐振腔构型 | 几何条件 | 稳定性 | 主要特性 | 典型应用 |
|---|---|---|---|---|
| 平行平面腔 | \(R_1=R_2=\infty\) | 临界稳定 | 对准极敏感、衍射损耗大，但结构简单 | 半导体解理面腔、微腔激光器 |
| 共焦腔 | \(R_1=R_2=L\) | 稳定 | 衍射损耗小、模式纯净、易对准 | 实验室激光器、高光束质量应用 |
| 同心腔 | \(R_1=R_2=L/2\) | 临界稳定 | 镜面光斑大、中心聚焦、对准敏感 | 较少单独使用，设计中通常避免 |
| 环形腔 | 三面以上反射镜闭环 | 稳定 | 无空间烧孔、易单频、无背向反射 | 高稳定单频激光器、激光陀螺仪 |
纵模与横模
谐振腔筛选出的稳定光场分布称为激光模式。
纵模： 描述沿腔轴方向的频率特性。只有满足
\[ L=q\frac{\lambda}{2} \]的波长才能稳定存在。因此实际输出不一定是绝对单一频率，而可能是一系列离散、间隔很近的纵向频率；
横模： 描述垂直于传播方向的横截面光强和相位分布，以 \(\mathrm{TEM}_{nm}\) 表示，\(n\)、\(m\) 分别对应两个正交方向上的光强零点数。基模 \(\mathrm{TEM}_{00}\) 呈高斯分布、能量集中、光束质量最好；高阶模式则呈瓣状或环状，发散角更大。
谐振腔设计始终需要权衡：高功率通常要求更大的模式体积，可能采用非稳定腔并牺牲部分光束质量；追求极致频率稳定性，则往往需要结构更复杂的环形腔。

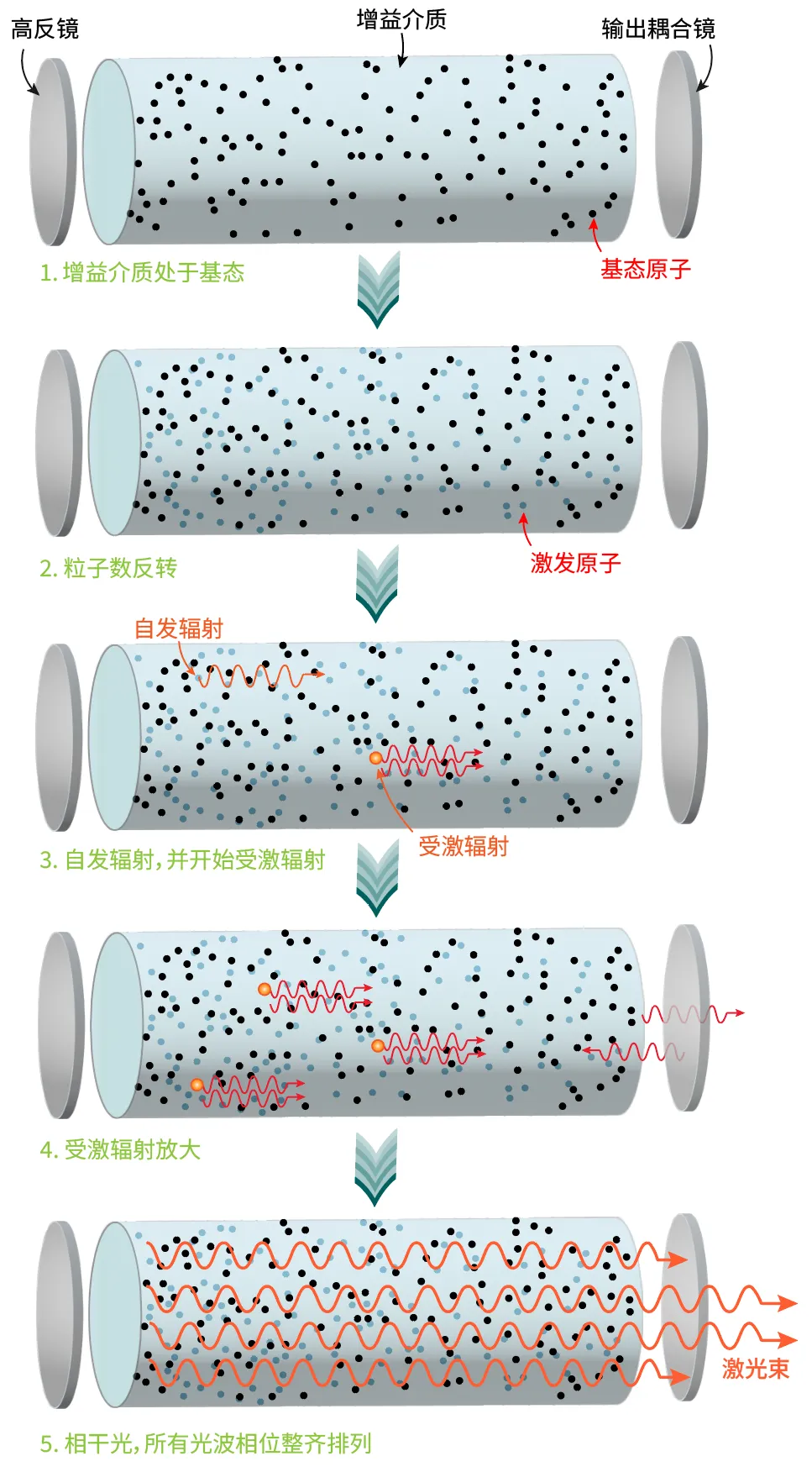

完整的激光产生过程#
三个组件协同工作，共同完成从无序能量到有序激光的转变：
闪光灯、激光二极管或高压电源向增益介质持续注入能量。
粒子经快速非辐射跃迁聚集在亚稳态，超过激光下能级粒子数。
少数粒子自发辐射，产生第一批方向随机、非相干的种子光子。
沿光轴的种子反复通过介质，触发一变二、二变四的受激辐射。
腔体保留相位自洽的纵模与横模，形成稳定有序光场。
当增益超过镜面吸收、散射和透射等损耗，光从输出耦合镜射出。
在随机方向的自发辐射光子中，只有少数恰好沿谐振腔光轴传播。它们成为链式反应的种子，在两端反射镜之间往返，每次穿过已经反转的介质都会产生频率、相位和方向完全相同的“克隆”光子。腔体再筛掉不满足相位自洽条件的光，只留下稳定的纵模和横模。
当腔内增益超过镜面吸收、散射和透射等全部损耗时，激光振荡建立，一部分高能量、高相干的光穿过输出耦合镜，形成稳定、准直的激光束。
这正是一个典型的从无序到有序的自组织过程：它始于随机、混乱的自发辐射，在谐振腔提供的边界条件和受激辐射的正反馈下，最终演化为宏观、高度有序的相干状态。
结论#
- 增益介质是光的来源和放大介质，内在能级结构决定激光的根本属性——波长；
- 泵浦源是系统的能量引擎，通过注入能量创造光放大的物理前提——粒子数反转；
- 光学谐振腔是光的反馈放大器和成形模具，通过正反馈完成雪崩式放大，并以模式选择赋予激光高度单色性、相干性与方向性。
三者的关系可以概括为：泵浦源“激活”增益介质，使其具备放大光的能力；谐振腔再利用这种能力，通过正反馈和模式筛选，把微弱的自发辐射塑造成宏观、高度有序的激光束。
始于随机，终于有序。
