熔池流动 晶粒生长 气孔与裂纹 缺陷抑制
反冲、表面张力、浮力与气流共同作用。
马兰戈尼流动重排温度、元素与气泡。
G、R 与形核条件决定柱状晶或等轴晶。
热循环、收缩和相变形成残余应力。
控制气孔、冷热裂纹及表面粗糙度。
应用背景#
航空航天、能源和模具等领域的涡轮叶片、发动机缸体、模具、轴类零件，长期处于高温、高压、腐蚀和磨损环境，表面容易出现磨损、腐蚀、疲劳损伤甚至断裂。这些损伤会降低设备性能和寿命，也可能引发安全事故与巨大经济损失。
电镀、热喷涂和堆焊等传统表面处理与修复方法各有限制：电镀层结合力可能不足且污染严重；热喷涂涂层与基体多为机械结合，孔隙率较高；传统堆焊热输入大，容易引起零件变形、宽热影响区和高稀释率，影响修复精度与性能。

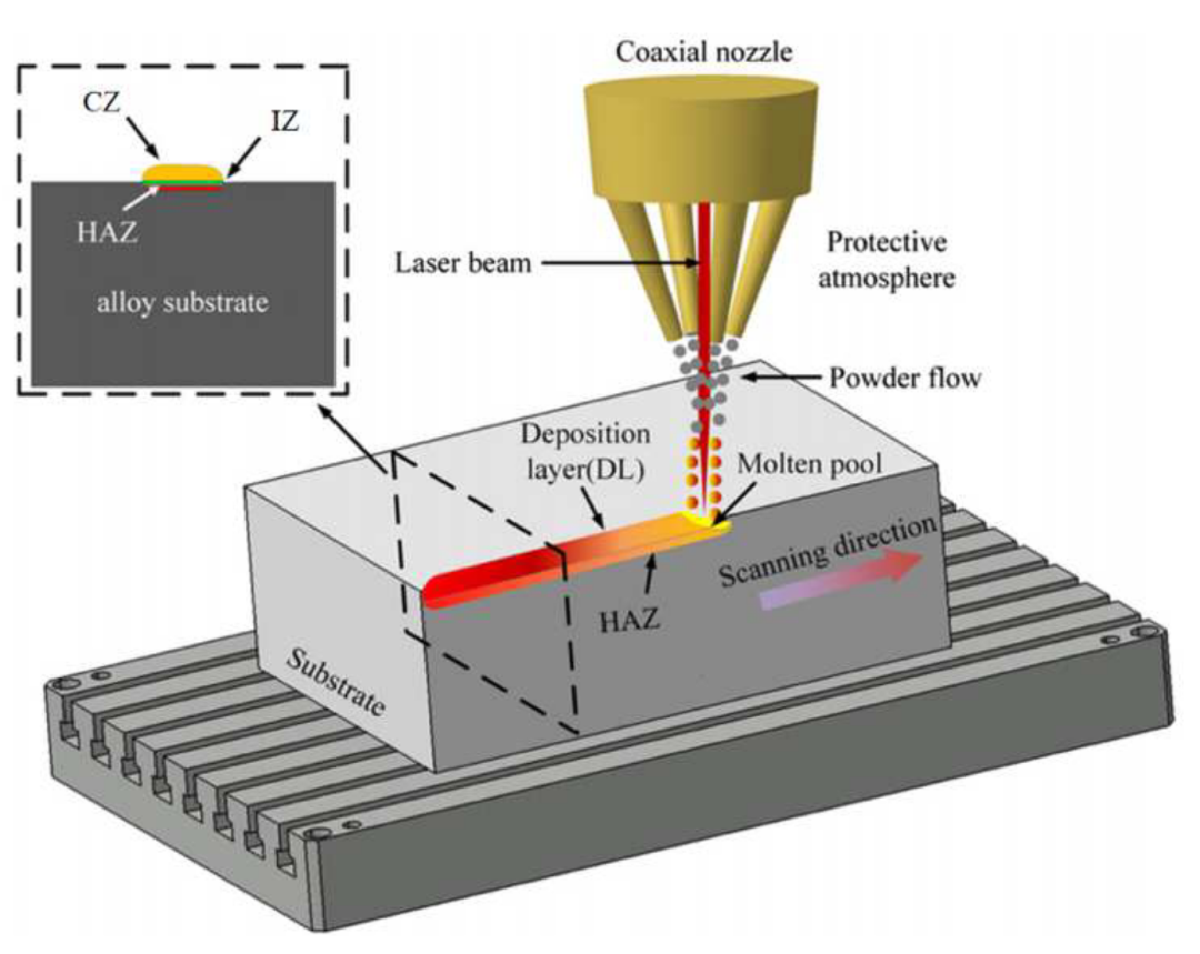

激光熔覆（Laser Cladding）利用高能激光束熔化同步送入的合金粉末和基材表层，形成冶金结合的熔覆层。其核心优势包括：
- 热输入可控、热影响区小、变形小： 激光能量集中，加热和冷却速度快；
- 稀释率低： 基材熔化量少，可最大限度保留熔覆材料的原始性能；
- 冶金结合： 熔覆层与基体结合强度高；
- 材料选择范围广： 可熔覆多种金属、陶瓷及其复合材料；
- 精度高、柔性好： 能够修复复杂形状表面，并易于自动化。
激光熔覆可修复航空发动机叶片磨损区、在模具表面制备耐磨耐蚀层，或制造特殊功能涂层。相较于更换零件，它能够节约成本、缩短维修周期，并实现性能提升甚至再制造。
熔池中的晶粒生长机制#
这一部分是理解熔覆层微观结构与性能的基础，也是缺陷产生的源头之一。

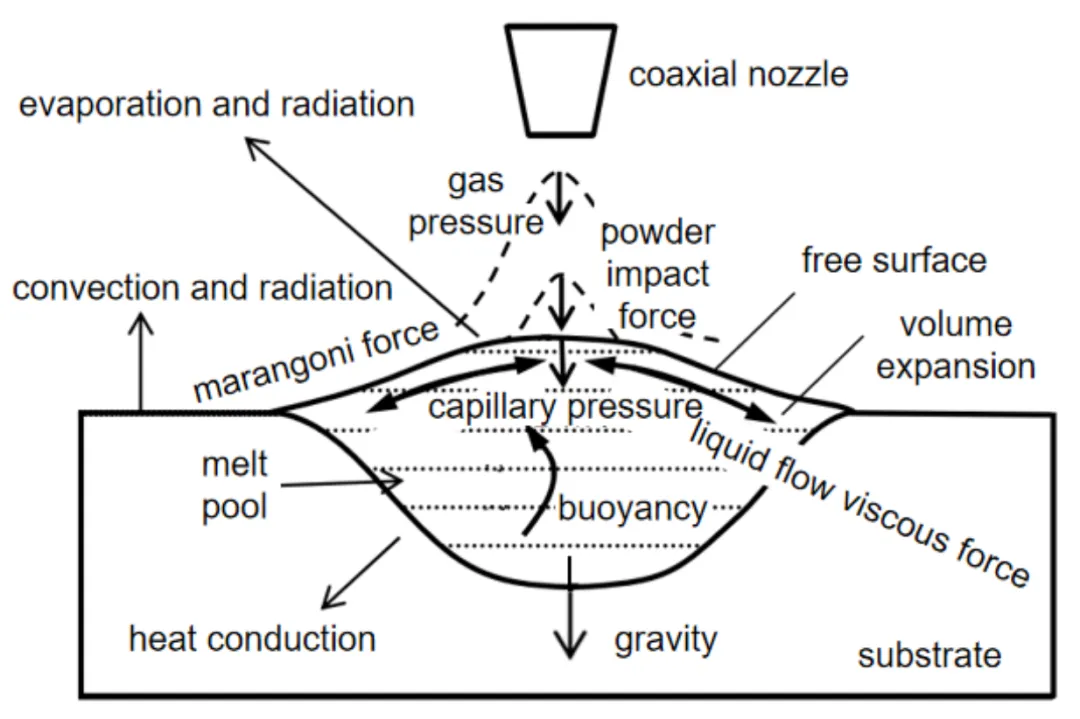

熔池受力状态（Melt Force Status）
熔池并非静止，而是同时受到重力、激光诱导反冲压力、送粉气流冲击力、粉末颗粒冲击力、熔体表面张力（毛细管力）、马兰戈尼力（Marangoni force）、浮力和熔体黏滞力等作用。这些力共同决定熔池流动行为。

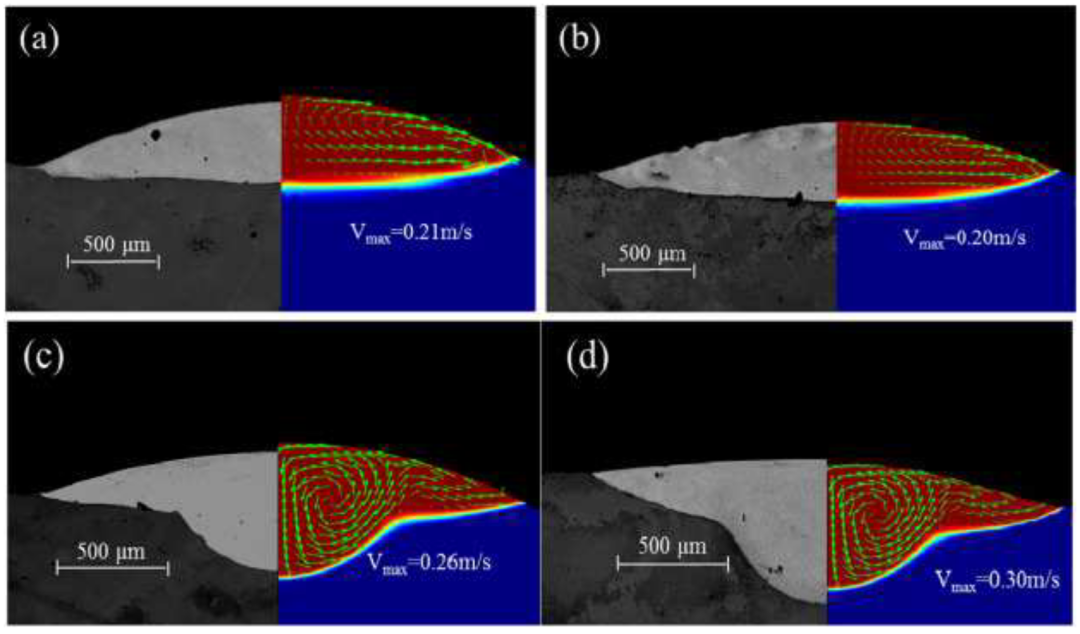

熔体流动状态（Melt Flow Conditions）
核心驱动力：马兰戈尼对流。 熔池表面存在温度梯度，造成表面张力不均匀。液态金属会从低表面张力区域，通常为高温中心，流向高表面张力区域，即低温边缘。这种由表面张力梯度驱动的流动称为马兰戈尼对流。

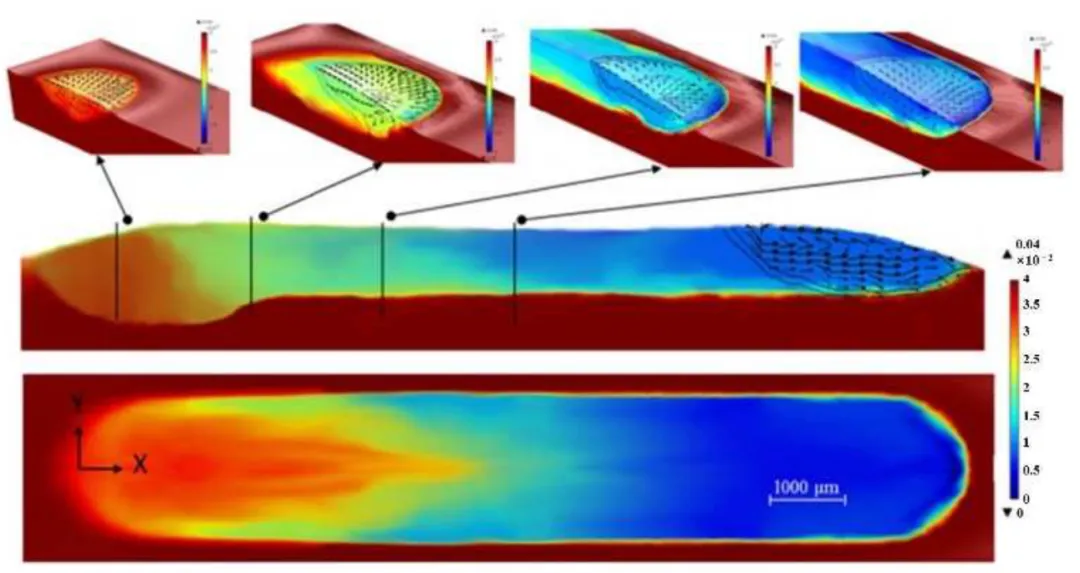

表面活性元素的影响。 熔体中的硫（S）、氧（O）以及 La、Ce 等稀土元素，会显著改变表面张力及其温度系数（∂σ/∂T）：
- 当 \(\partial\sigma/\partial T < 0\)，常见于多数纯金属和低硫合金，熔体从中心向边缘流动，形成浅而宽的熔池；
- 当 \(\partial\sigma/\partial T > 0\)，常见于含较高硫、氧的合金，熔体从边缘向中心汇聚并向下流动，形成深而窄的熔池。
熔体流动直接影响热量传递、元素均匀性、未熔粉末卷入、气泡排出和最终凝固组织。
晶粒形貌（Grain Morphology）

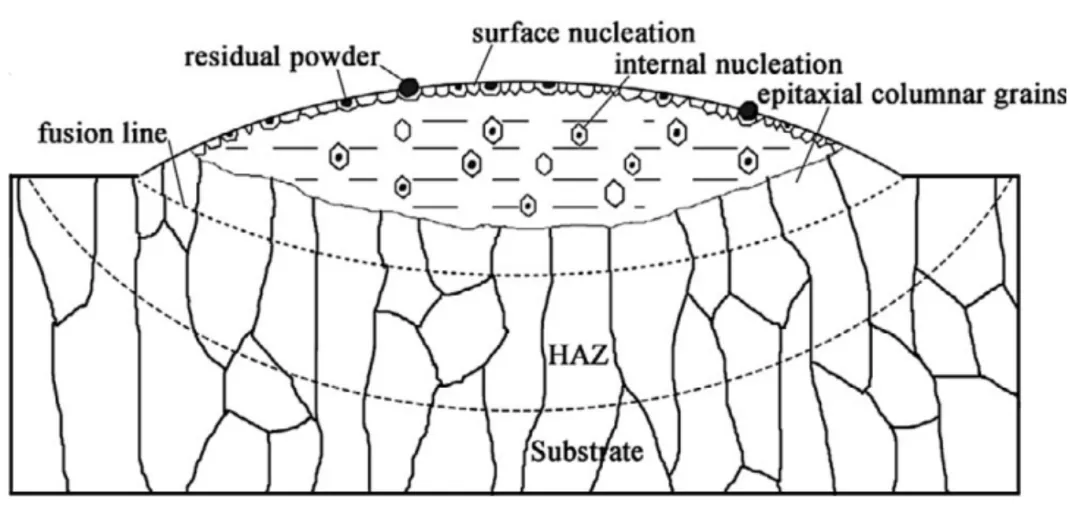

两种主要形貌： 激光熔覆层通常具有靠近熔合线的柱状晶，以及靠近熔覆层表面的等轴晶。
形成机制：
- 柱状晶： 在熔池底部，基体或前一层熔覆层的晶粒作为晶核发生外延生长。晶粒沿最大温度梯度方向，大致垂直于固液界面，形成粗大柱状晶；
- 等轴晶： 熔池上部或中心冷却快、过冷度大，未熔粉末颗粒和破碎枝晶臂又能成为非均质形核核心，因此容易形成细小等轴晶。
竞争生长： 两种机制的比例取决于温度梯度 \(G\)、凝固速率 \(R\) 和形核条件。通常，\(G/R\) 较大有利于柱状晶生长，\(G\cdot R\) 较大则有利于组织细化。
多层熔覆的影响： 后一层对前一层的重熔，可能导致柱状晶持续外延生长。
扫描策略的影响： 不同路径会改变局部热积累和冷却条件，进而改变晶粒生长方向和最终织构。

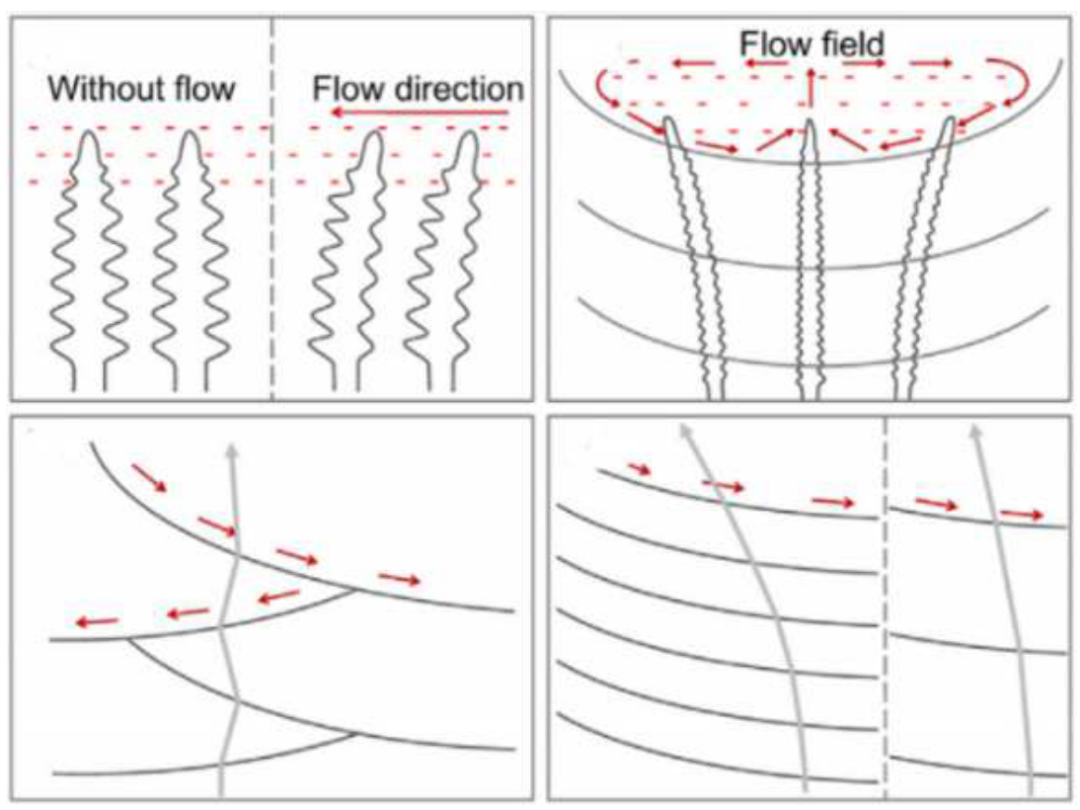

熔体流动对晶粒形貌的影响
- 熔体流动把凝固前沿破碎的枝晶臂带入熔池内部，增加形核核心，促进等轴晶形成；
- 强烈流动会改变固液界面前沿的溶质和温度分布，甚至冲刷生长界面，改变枝晶方向与形态。
通过耦合物理场控制熔覆层微观结构

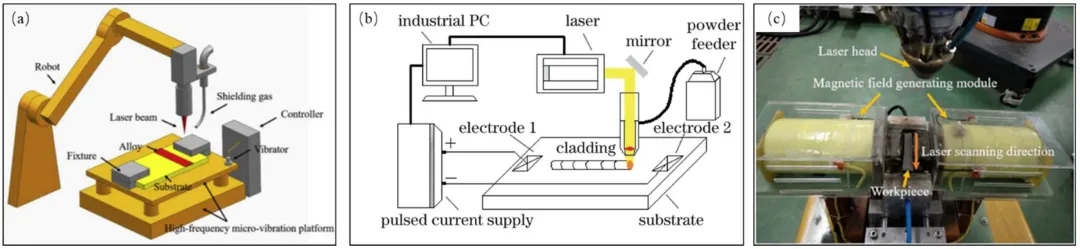

可引入振动、超声、电场和磁场等外部物理场干预熔池流动与凝固，通常用于细化晶粒、促进柱状晶向等轴晶转变。

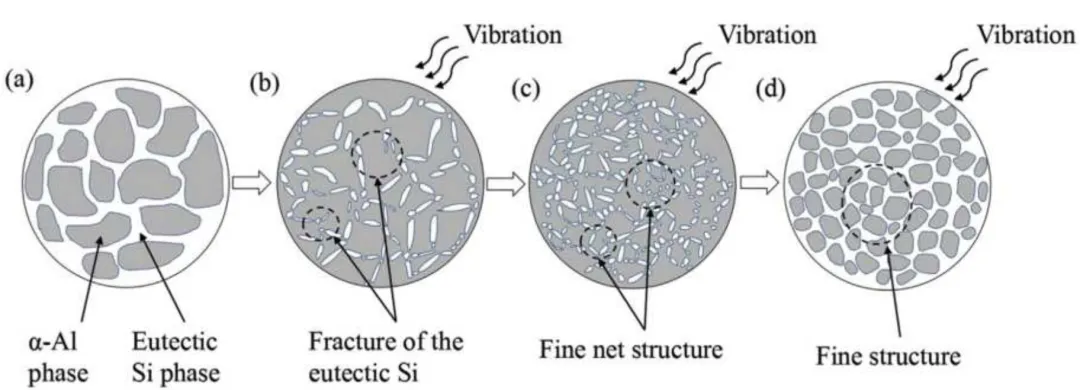

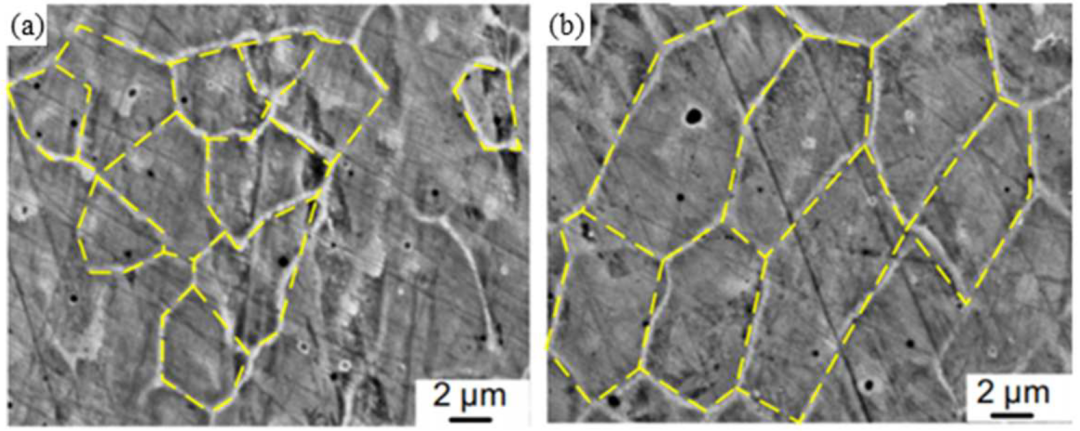

- 高频微振动／超声振动： 利用声流与空化效应。声流搅拌使传热传质均匀；空化泡破裂产生局部高温、高压冲击波，打碎枝晶并增加形核核心；
- 脉冲电流／电场： 利用电致迁移、焦耳热、帕尔帖效应和趋肤效应，增加凝固过冷度，促进形核并抑制柱状晶；电流产生的电磁收缩力也可能打碎枝晶；

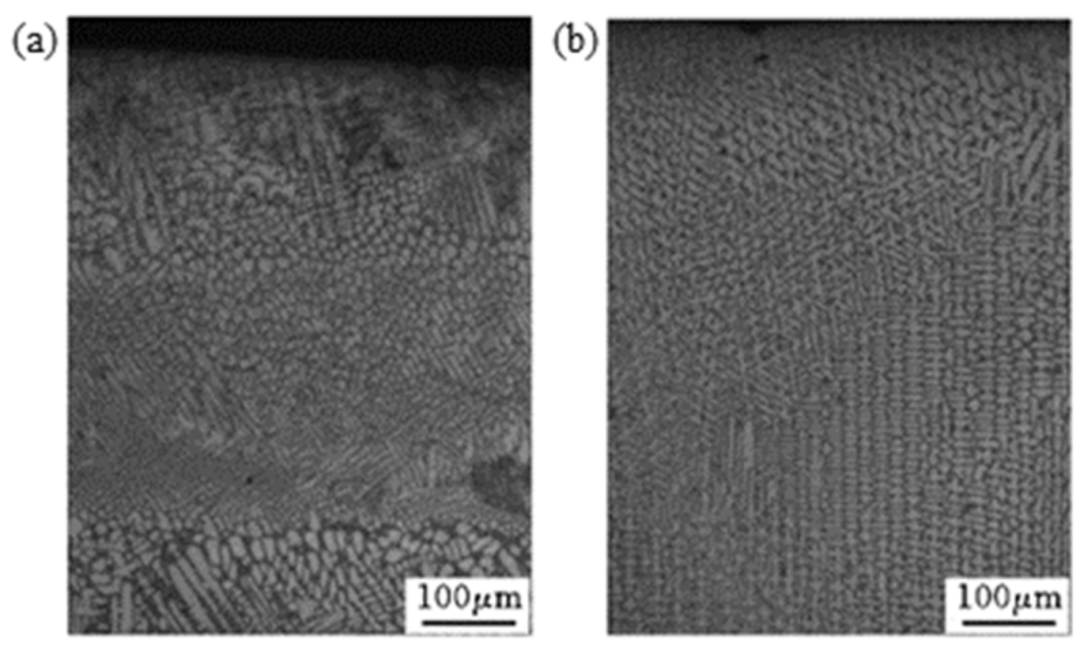

- 磁场： 利用洛伦兹力驱动电磁搅拌，或通过热电磁力细化晶粒，并可能改变枝晶取向和二次臂间距；
- 低温淬火： 降低基板初始温度、提高冷却速率，细化枝晶臂间距、抑制元素偏析并提高硬度。
耦合物理场为主动控制微观结构提供了新路径：超声振动相对容易集成且效果明显；电磁场需要专用设备，但控制维度更多；低温处理简单，却可能增加热应力。
温度与应力的分布及演化#
这一部分是理解热变形和裂纹产生的关键。

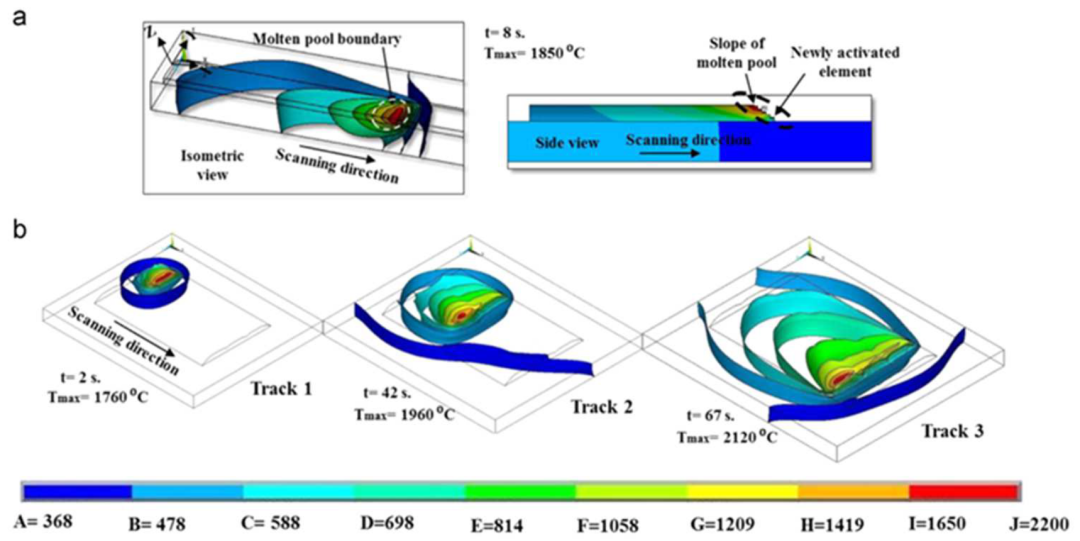

温度分布与演化
特点： 激光作用区形成瞬时高温熔池，周围温度梯度极大；随着光束移动，材料经历快速加热和快速冷却。
多道／多层影响： 后续熔道会对已凝固区域反复加热和冷却，产生热循环，使组织发生相变、回复和再结晶，并改变应力状态；热积累也会更加显著。
温度分布决定熔池尺寸、凝固速度和微观结构。温度梯度与热循环是热应力的根本来源，过高热积累可能导致零件变形甚至开裂。

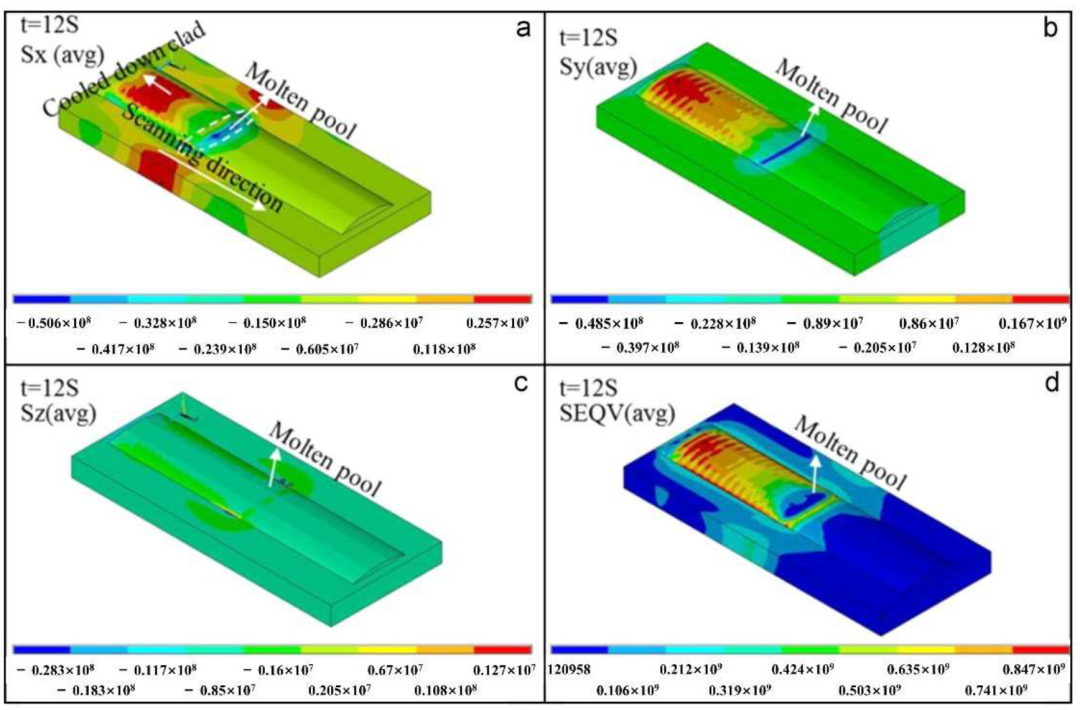

应力分布与演化
应力来源
- 热应力： 材料不均匀热胀冷缩造成。熔池凝固收缩受冷基体约束产生拉应力，基体受热膨胀受约束产生压应力；熔覆材料与基体的热膨胀系数、导热率差异越大，热应力越高；
- 相变应力： 凝固或热循环中的马氏体等固态相变伴随体积变化，形成组织应力。
应力状态
熔覆层（CZ）和界面区（IZ）通常处于拉应力状态，热影响区（HAZ）可能因相变或塑性变形处于压应力状态。拉应力是裂纹萌生和扩展的主要驱动力。

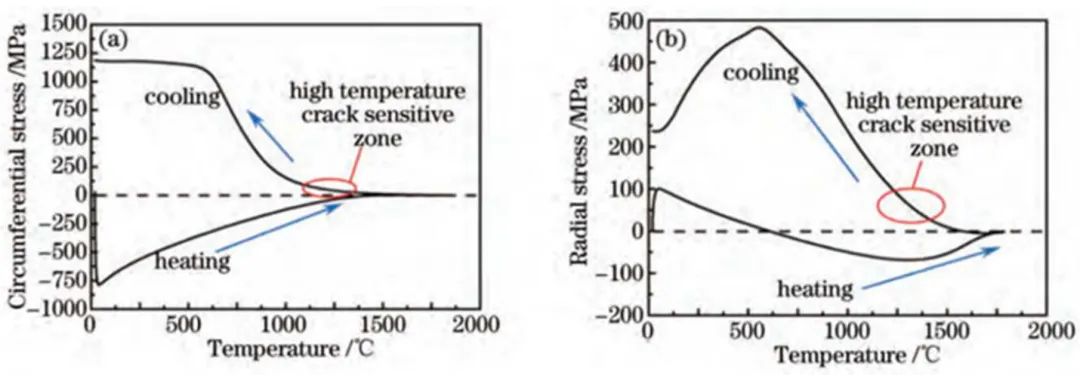

应力演化： 加热时材料膨胀受约束而产生压应力；高温软化使应力松弛并趋近于零；冷却凝固时收缩受约束，转为拉应力。多层熔覆会反复经历这一过程。
影响因素： 热膨胀系数、弹性模量、屈服强度等材料性能，零件几何形状，激光功率、扫描速度、搭接率等参数，以及扫描策略和预热温度，都会改变残余应力大小和分布。
常用应对策略：
- 预热： 降低温度梯度和热应力；
- 优化扫描策略： 分区扫描、小能量输入，减少热积累；
- 选择匹配材料： 尽量使熔覆材料与基体的热膨胀系数接近；
- 后处理： 焊后热处理（PWHT）可有效降低残余应力。
缺陷形成与抑制#
气孔和裂纹是激光熔覆中最常见、最严重的两类缺陷，会直接影响零部件服役性能。
气孔（Pores）
形成原因

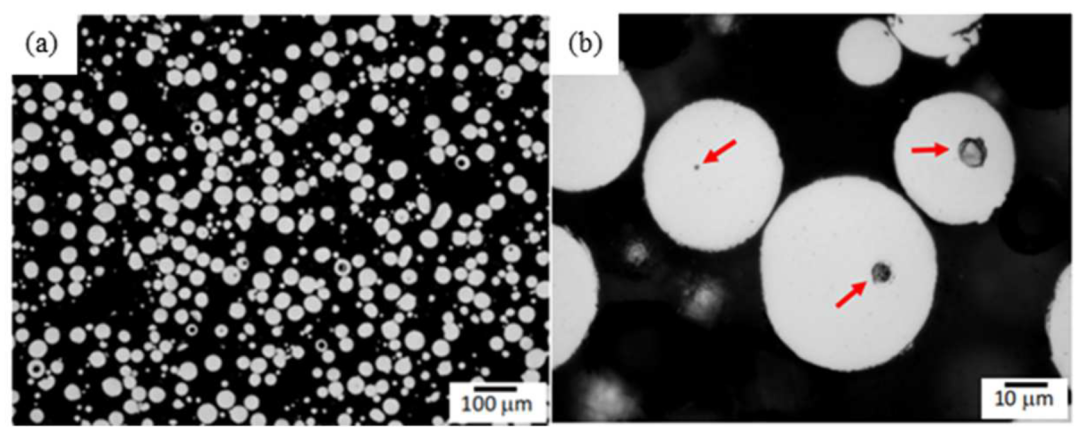

- 粉末自带气孔： 制粉时卷入气体，或粉末颗粒内部为空心；
- 化学反应产生气体： Al 合金中的水分与 Al 反应生成 H₂；高温 Al 与氧化物反应生成挥发性 Al₂O；钢中 C + O 反应生成 CO；
- 熔池卷入保护气： 熔池流动剧烈或送粉气流不当，会把保护气卷入；
- 溶解度差异： H₂ 等气体在液态金属中的溶解度远高于固态，凝固时析出并形成气孔；

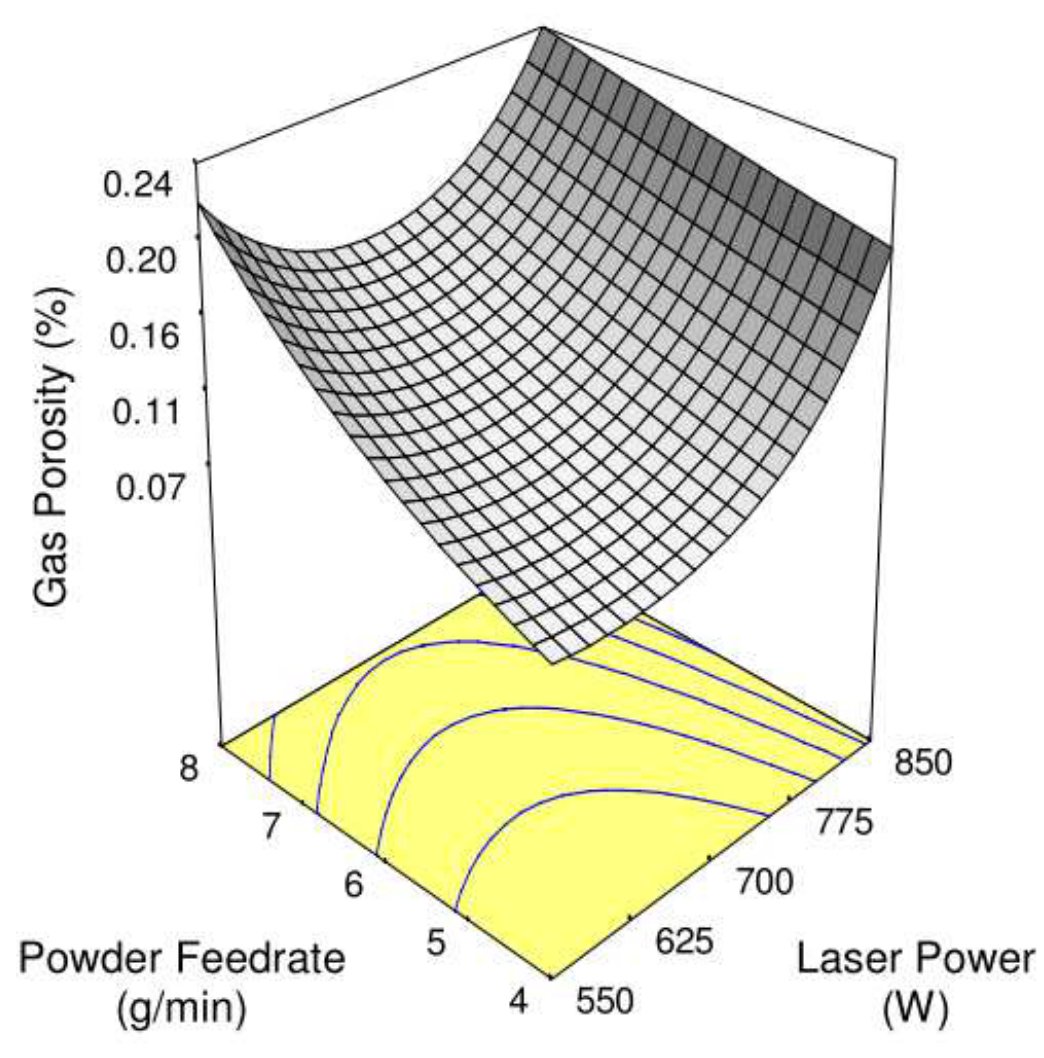

- 工艺参数不当： 功率过低会未熔合；功率过高或送粉率过大使熔池不稳定并卷气；扫描过快又使气泡来不及逸出。
抑制方法（Suppression Methods）
- 选用高质量粉末： 选择低气孔率、高球形度粉末；等离子旋转电极法 PREP 粉末通常优于气雾化粉末；
- 粉末预处理： 烘干粉末，去除吸附水分和气体；
- 抑制化学反应： 钢中加入 Cr 等元素优先与 O 反应；Al 合金熔覆前清洁表面并去除氧化膜；
- 优化参数： 协调功率、扫描速度、送粉率、搭接率和保护气流量，使熔池稳定并给气泡足够逸出时间；
- 重熔（Remelting）： 对表面二次扫描重熔，消除近表面气孔并改善粗糙度；
- 耦合物理场： 通过超声振动或电磁搅拌促进气泡上浮、逸出。
裂纹（Cracks）

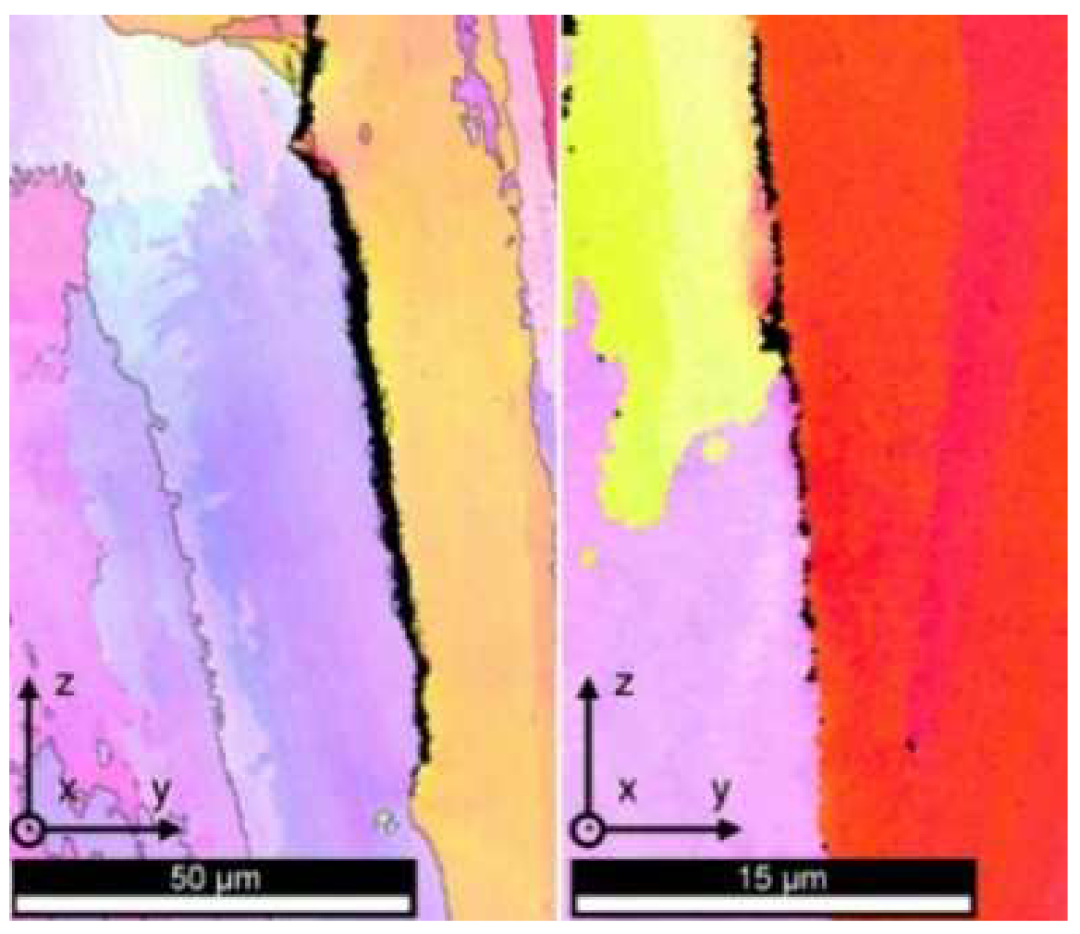

**热裂纹（Hot Cracks）**发生于凝固后期。固—液两相区的液膜在凝固收缩拉应力作用下被撕开，主要原因包括：
- S、P、Si、B 等低熔点杂质或合金元素在枝晶间偏聚，形成低熔点共晶液膜；
- 粗大柱状晶晶界成为裂纹扩展通道；
- 拉伸应变速率过高；
- 某些 Ni 基高温合金、高碳钢和 Al 合金本身具有较高热裂纹敏感性。

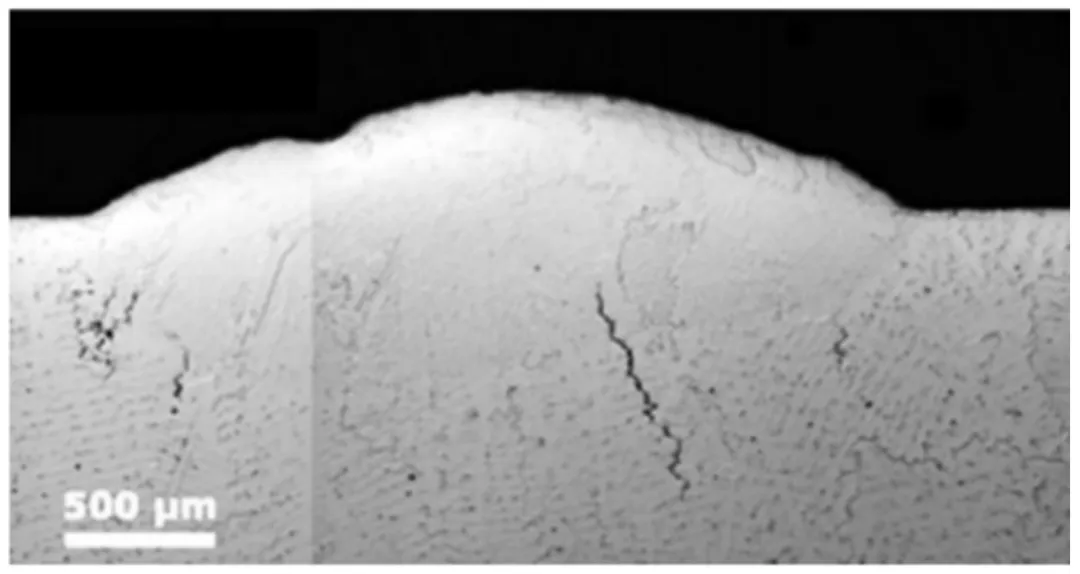

**冷裂纹（Cold Cracks）**发生在材料冷却至较低温度后，通常接近室温，主要原因包括：
- 残余拉应力超过材料断裂强度；
- 钢中形成脆硬马氏体等淬硬组织，塑性不足；
- 氢原子在应力集中区聚集，形成氢致开裂（HIC）；
- 冷裂纹主要位于 HAZ 或熔合线附近。
抑制冷裂纹

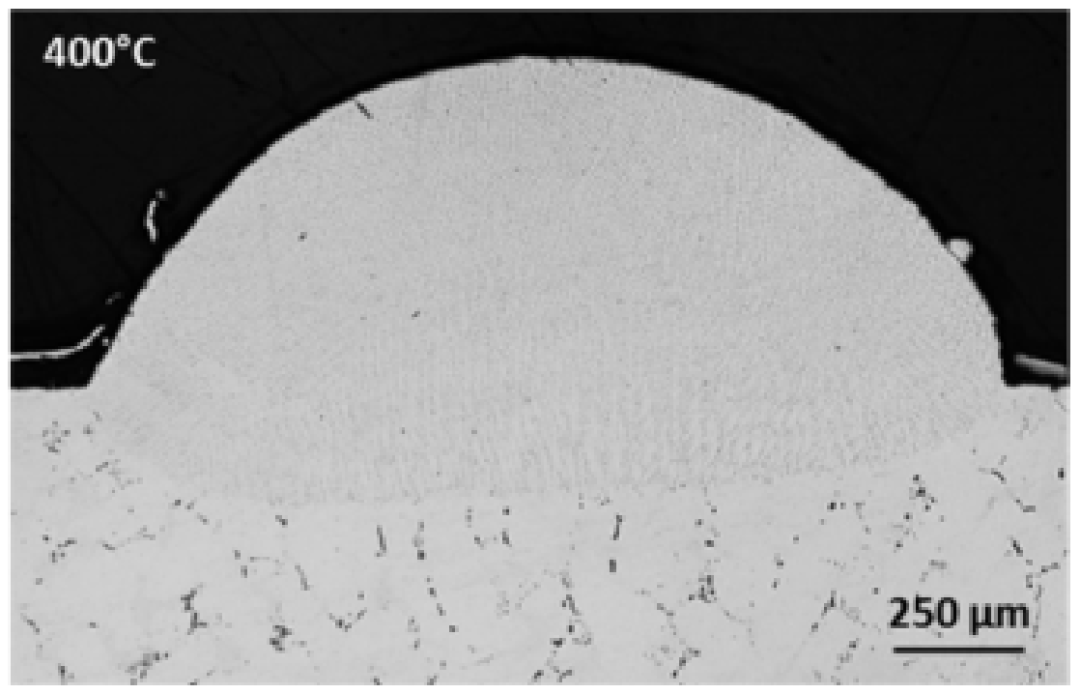

- 预热： 最常用的方法，可降低冷却速度，避免脆硬组织，并减小温度梯度和热应力；
- 控制热输入： 采用较低功率和较快扫描速度，减小 HAZ 宽度与应力；
- 焊后热处理（PWHT）： 消除淬硬组织并降低残余应力。
抑制热裂纹
- 细化晶粒： 采用低功率、高速度，叠加超声或电磁物理场，或加入形核剂，获得细小等轴晶。晶粒细化增加晶界面积、分散偏析物，提高抗热裂纹能力；
- 成分控制： 选用高纯粉末，减少 S、P 等有害杂质；合理设计成分，避免宽凝固区间和低熔点共晶；
- 应力调控： 采用适当扫描路径减少应力集中。
粗糙度： 虽不是典型内部缺陷，却会影响配合精度、耐磨性和抗疲劳性。可通过优化扫描速度、搭接率，以及机加工、抛光等后处理改善。
缺陷控制需要综合考虑材料、工艺和结构，并可通过 X 射线、超声、渗透探伤等无损检测（NDT）评价内部质量。
熔覆层性能提升：合金粉末选择#
选择适当的熔覆材料，是实现预期性能的关键。
自熔性合金粉末（Self-Fluxing Alloy Powder）
成分特点： 主要包括 Ni 基、Fe 基和 Co 基合金，含有 Si、B 等元素。这些元素能够脱氧、造渣和改善润湿性，有利于形成致密、平整的熔覆层。

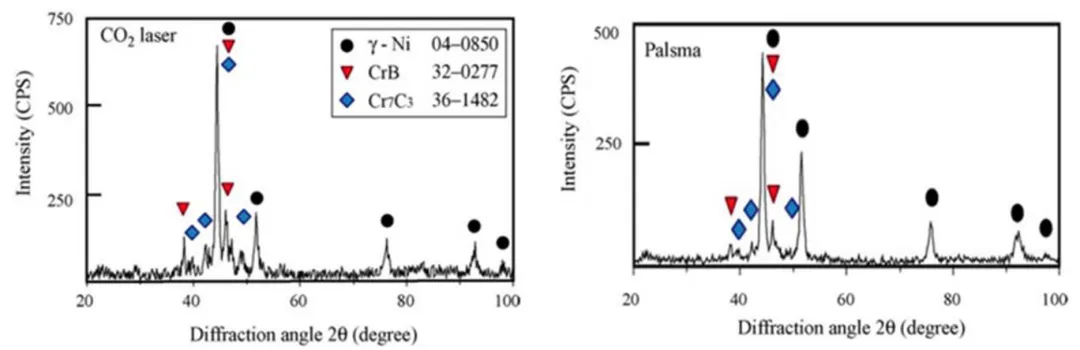

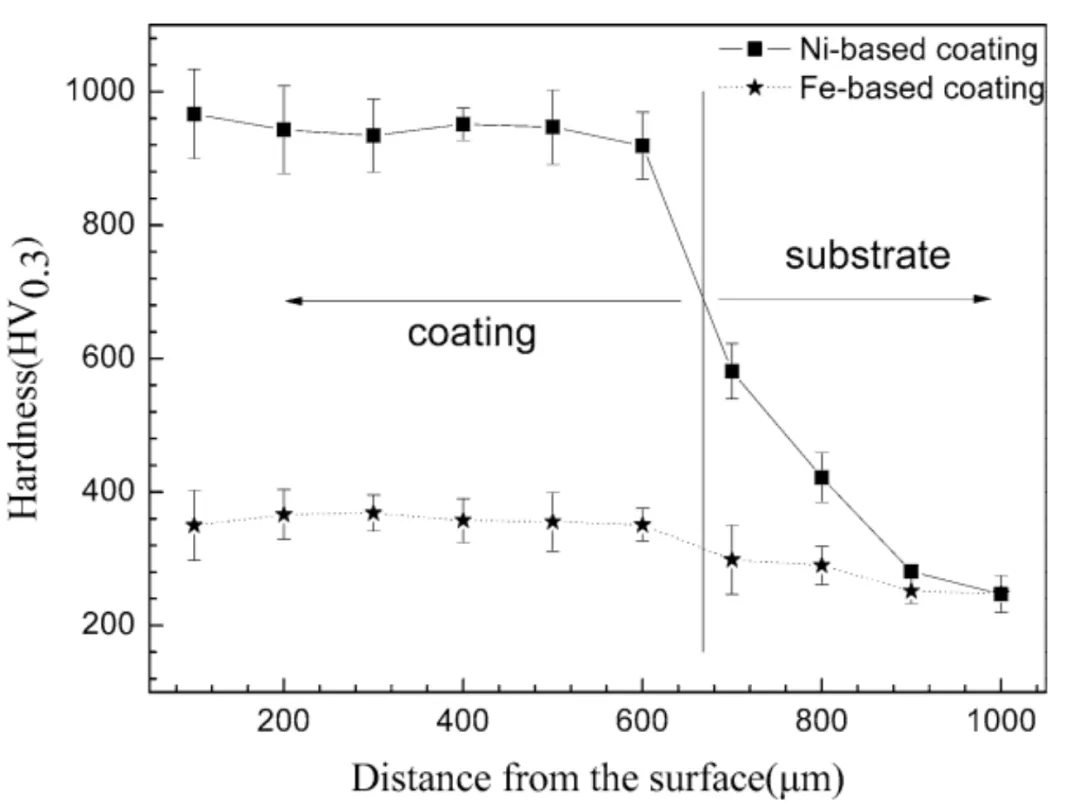

- Ni 基合金： NiCrBSi 系列，如 Ni60，具有良好耐磨、耐蚀、抗高温氧化性能和韧性。组织通常由 γ-Ni 固溶体、Cr₇C₃ 和 Cr₂₃C₆ 碳化物、CrB 和 Ni₃B 硼化物等硬质相构成，广泛用于阀门、模具和轴类修复；

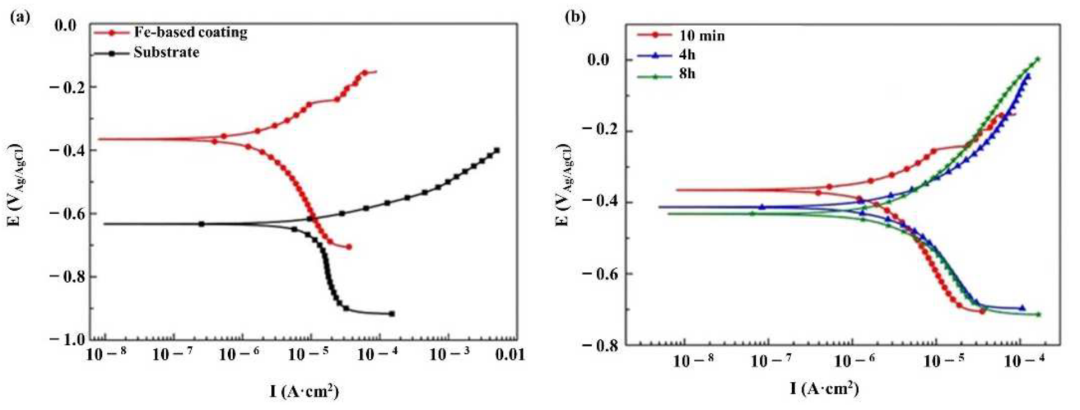

- Fe 基合金： 成本低，与钢基材相容性好，可加入 Cr、Mo、W、V、C 获得马氏体 + 碳化物结构，提高硬度和耐磨性。其耐蚀和高温性能通常不及 Ni 基或 Co 基，适合高耐磨且成本敏感的场景；
- Co 基合金： Stellite 系列具有优异耐磨、耐蚀、高温性能和红硬性，主要由 Co 基固溶体及 M₇C₃、M₂₃C₆ 等 Cr 碳化物组成，常用于发动机气门、涡轮叶片等高温腐蚀磨损工况；
- Cu 基合金： 导电、导热和耐蚀性好，但硬度与耐磨性较低，激光吸收率差，常用于导电部件修复或减摩场景。
金属陶瓷复合粉末（Metal-Ceramic Composite Powder）
在 Ni 基、Co 基或 Fe 基自熔合金中加入高硬度、高熔点陶瓷增强相，例如 WC、TiC、Cr₃C₂、SiC、Al₂O₃、TiO₂ 和 ZrO₂。

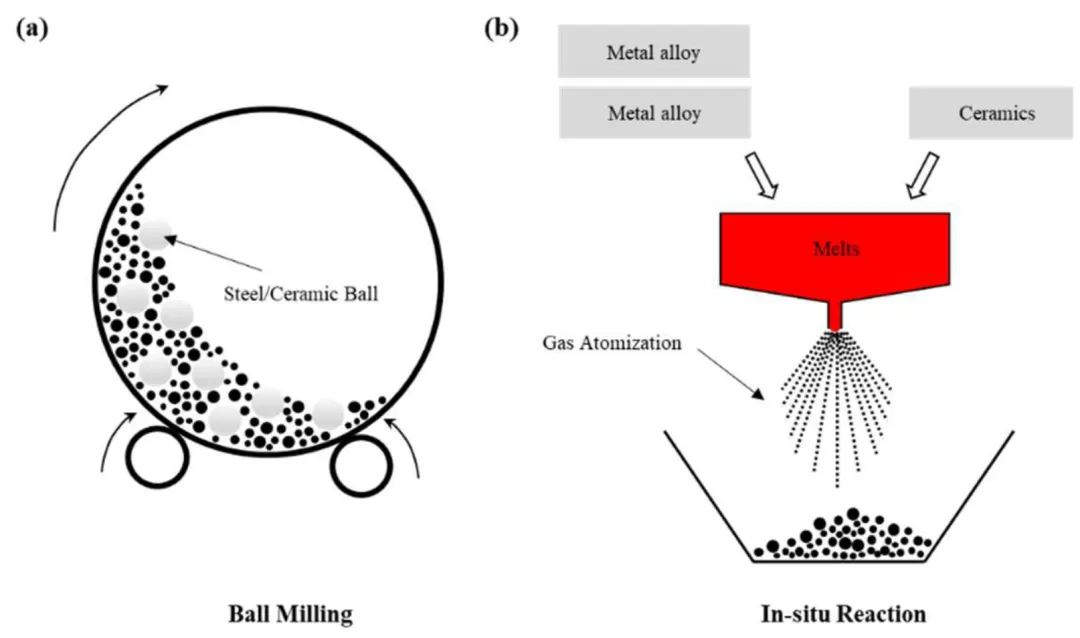

制备方法
- 机械混合（Ball Milling）： 通过球磨等方法，把金属粉末与纳米或微米陶瓷粉末物理混合；
- 原位合成（In-situ Reaction）： 在制粉或熔覆过程中通过反应生成陶瓷相，例如 Fe–Ti–C 体系原位形成 TiC。
性能优势： 金属基体提供韧性，陶瓷相提供高硬度和耐磨性，可明显改善硬度、耐磨、抗冲蚀和抗气蚀能力。
需要注意：陶瓷相与金属基体的润湿性、界面结合和热膨胀系数差异可能引发开裂或颗粒脱落；陶瓷颗粒还可能在熔覆时熔解、粗化，并增加后续加工难度。

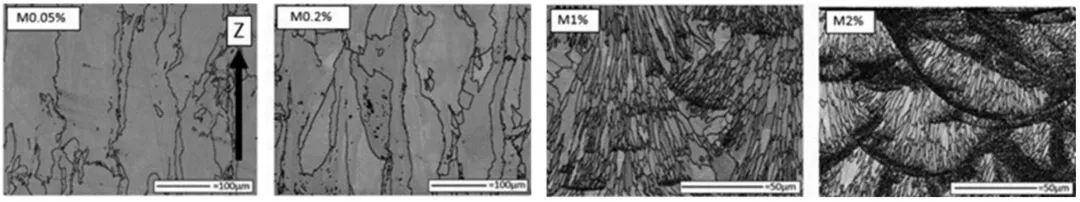

稀土合金粉末（Rare Earth Alloy Powder）
作用机理： 添加少量 La、Ce、Y 等稀土元素或 La₂O₃、CeO₂、Y₂O₃ 等氧化物，可以产生以下作用：
- 细化晶粒： 作为非均质形核核心，或偏聚晶界阻碍晶粒长大；
- 净化熔体： 与 S、O 杂质形成高熔点化合物，减少低熔点液膜；
- 变质作用： 改变夹杂物形态；
- 表面活性： 影响熔池流动。
效果： 提高熔覆层致密度，细化组织，降低裂纹敏感性，并改善韧性和耐磨性。稀土添加量必须精确控制，过量会形成脆性相或导致性能下降。
功能梯度材料（Functionally Gradient Material, FGM）
概念： 材料成分与结构沿厚度等方向连续或阶梯式变化，使性能也呈梯度变化。
作用： 缓解熔覆层与基体因热膨胀系数、弹性模量等差异造成的界面应力集中、开裂与剥落，使性能平稳过渡。
实现方式： 熔覆过程中逐层改变材料组分。例如在 Cu 基体上熔覆 Co 基耐磨层时，先制备一层 Ni 基合金作为过渡层。
优势： 降低界面应力、提高结合强度，并可在同一零件不同区域实现表面耐磨、内部强韧等差异化性能。
工程应用思考#
- 实时控制： 当前许多激光熔覆系统仍缺少在线监测与反馈控制系统，需要根据过程状态实时调节参数，保证熔覆稳定性和层质量；
- 新材料开发： 面向超高温、强腐蚀和复杂载荷，开发高熵合金、非晶合金、先进陶瓷复合材料等新体系；
- FGM 的深化应用： 功能梯度材料在异种材料连接和极端环境防护方面具有巨大潜力；
- “材料—工艺—结构—性能”一体化： 不再先选材料再定工艺，而是从目标性能需求出发，主动设计材料成分和微观结构，再利用可控激光熔覆工艺精确制造，最终获得预期功能。这需要材料、激光、力学和控制等学科深度融合。
以上。
引用#

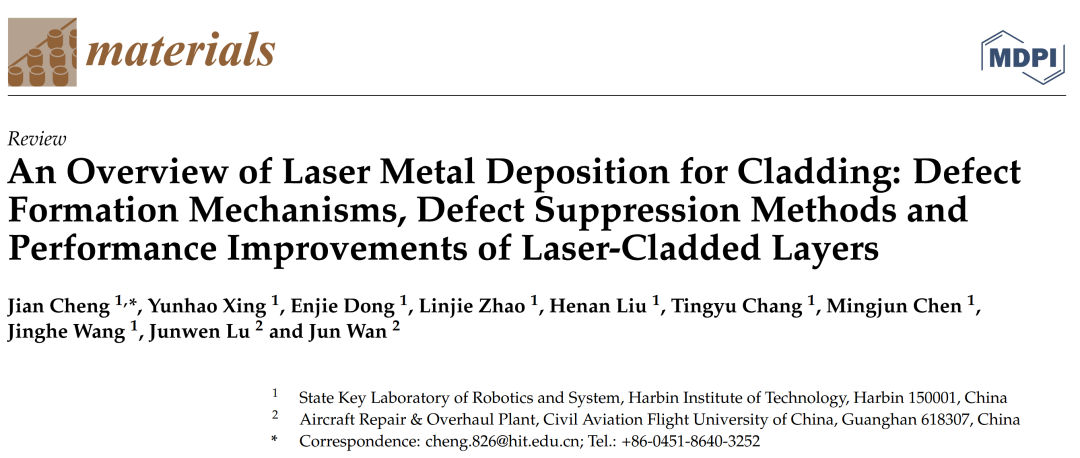

- Cheng, J.; Xing, Y.; Dong, E.; Zhao, L.; Liu, H.; Chang, T.; Chen, M.; Wang, J.; Lu, J.; Wan, J. “An Overview of Laser Metal Deposition for Cladding: Defect Formation Mechanisms, Defect Suppression Methods and Performance Improvements of Laser-Cladded Layers.” Materials 15 (2022), 5522. DOI: 10.3390/ma15165522.
