应用背景#
随着物联网、智能穿戴和柔性电子快速发展，现代社会对电子器件的性能、形态和互联性提出了前所未有的需求。传统刚性电子器件难以覆盖可弯曲医疗传感器、嵌入复杂曲面的汽车电子、适应恶劣环境的工业监测设备等场景。这一变革带来三大核心挑战：材料兼容性、工艺适应性和生产高效性。
光刻、气相沉积等主流半导体制造技术虽然成熟，却依赖高温、高真空环境，严重限制了与新材料的兼容性。柔性电子所需的有机材料、纳米复合材料往往无法承受传统工艺的热应力；物联网设备的小批量、多品种生产需求，也与光刻的高模板成本和长周期特性形成矛盾。
为突破传统限制，行业尝试了多种替代方案：
- 溶液加工技术： 支持低温生产和大面积柔性基材，但难以实现复杂电路的高精度图案化；
- 3D 打印技术： 减少材料浪费，但依赖复杂墨水配方和后处理流程，效率受限；
- 平面印刷技术： 喷墨印刷等方法可以逐层打印多种材料，但分辨率和结构自由度不足。
这些技术各有突破，却普遍面临**“精度、效率、成本”难以平衡的困境**。

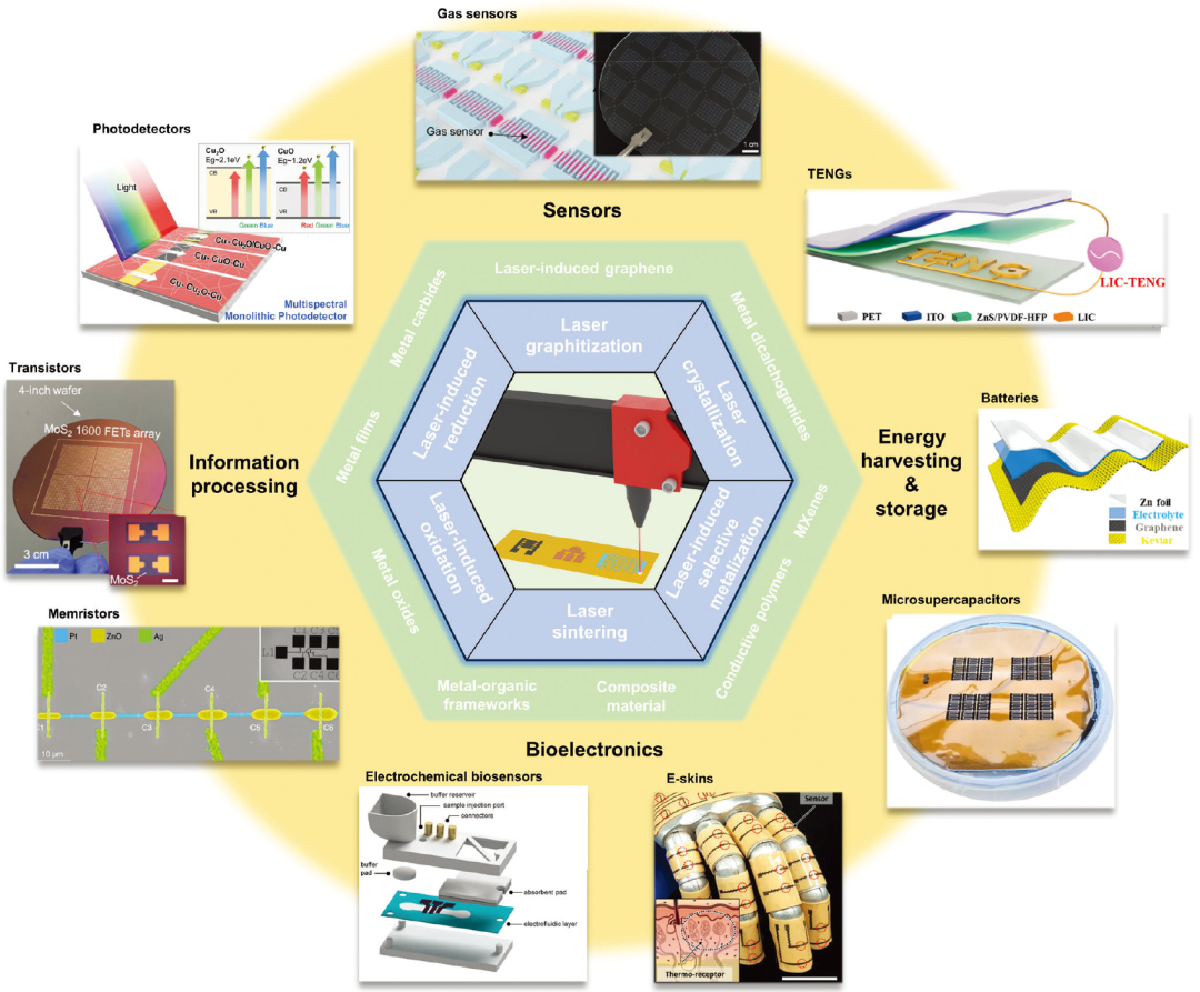

在这一背景下，**激光直写技术（Direct Laser Writing, DLW）**以光控多任务制造能力，在单一系统中集成材料合成、结构转换与高精度图案化，重新定义电子器件的微加工范式：
- 材料兼容性： DLW 可同时处理刚性金属、柔性聚合物和有机半导体，甚至直接在基材上完成纳米颗粒合成、掺杂和结构转化，无需复杂前驱体或高温环境，为柔性电子与异质集成器件提供平台。
- 工艺效率： 通过计算机精确控制激光参数，DLW 实现“数字模板化”，不需要物理掩膜即可直接刻写复杂三维结构。双光子聚合可制造亚微米精度的微型传感器，激光烧蚀则能在毫秒级完成高导电路成型，显著缩短研发周期。
随着 5G、人工智能和绿色制造的发展，DLW 的“多材料、高精度、低能耗”特性，不仅加速柔性电子的商业化，更为量子芯片、仿生电子等前沿领域提供底层工艺支撑。从折叠屏手机中的纳米银线电路，到植入式医疗设备的生物兼容传感器，激光直写正在持续推动工业演进。
什么是激光直写技术？#
基本定义
激光直写（Direct Laser Writing, DLW）是一种无需掩模的直接材料加工技术，利用高度聚焦的激光束与材料直接相互作用，实现精确的材料合成、转化或图案化。
它可以在微米甚至纳米尺度上，在目标基板上精确“书写”或“绘制”所需功能结构，无需传统光刻工艺中的掩模板和复杂多步流程。

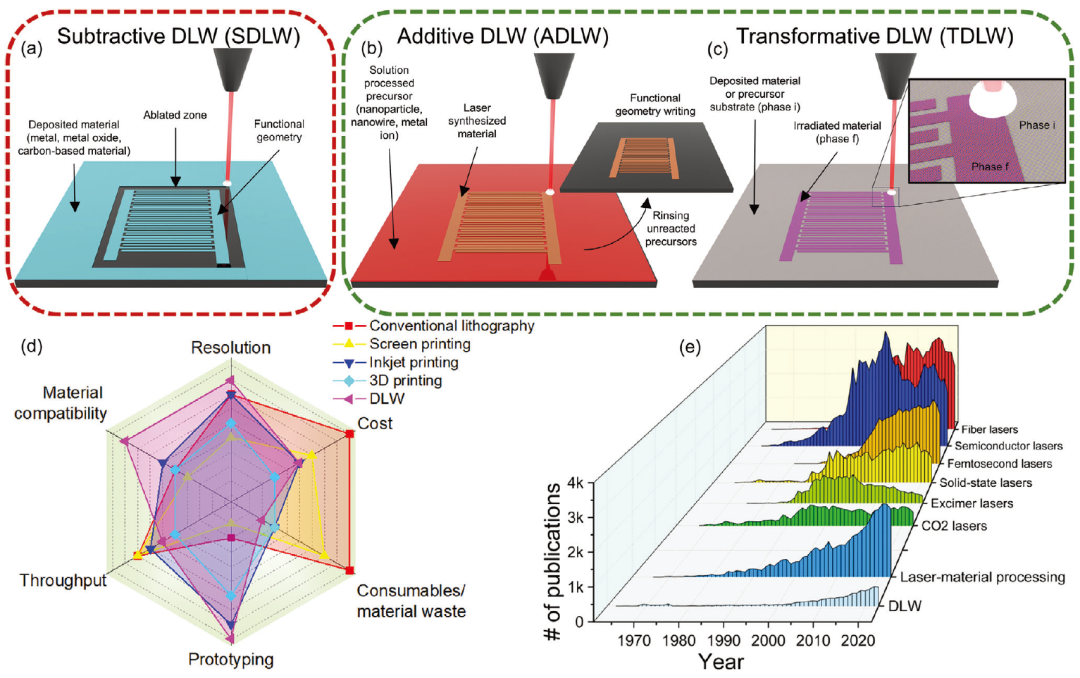

激光直写类型
激光诱导沉积、光聚合、前驱体溶液转化；用于金属导线打印和 3D 微结构制造。
激光还原、烧结、石墨化；用于氧化石墨烯还原、LIG 和金属氧化物半导体转化。
选择性激光烧蚀和剥离；用于电路图案化和微流体通道制造。

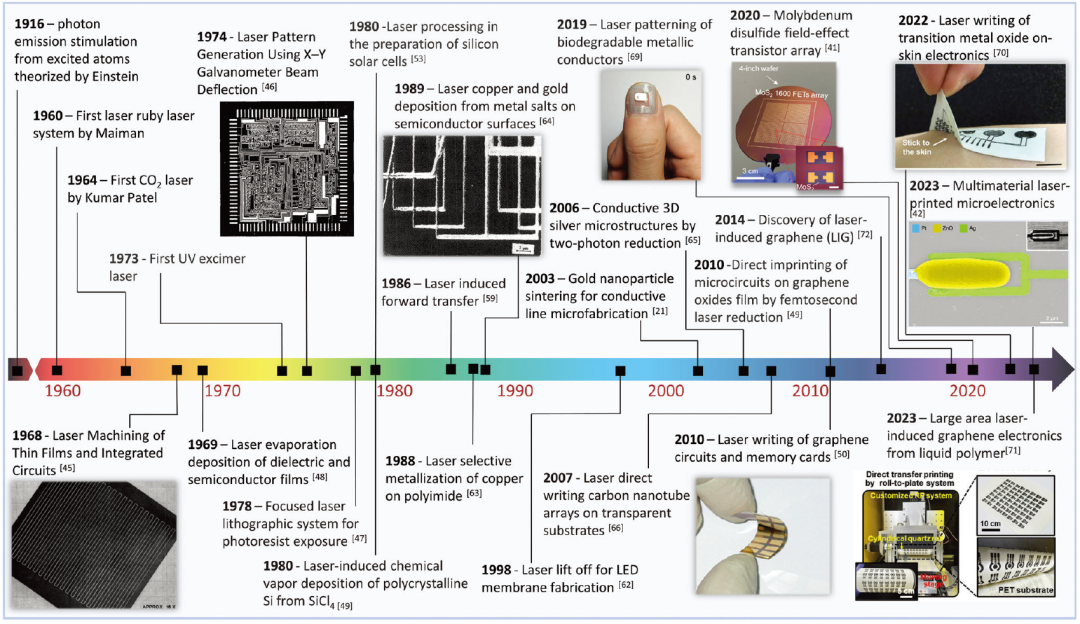

激光加工在电子制造领域经历了持续演变：
- 1960 年代： 激光技术首次应用；
- 1970 年代： 在 IC 制造中用于机械加工和掩模图案化；
- 1980 年代： 激光光刻和激光退火技术；
- 1990–2000 年代： 激光脉冲沉积（PLD）和激光退火（PLA）；
- 2010 年代： 激光诱导石墨烯（LIG）和柔性电子；
- 2020 年代： 多材料激光打印微电子和大面积应用。
这一演变表明，激光直写正从单一功能加工转向多功能、多材料集成系统制造。
激光系统与关键参数#

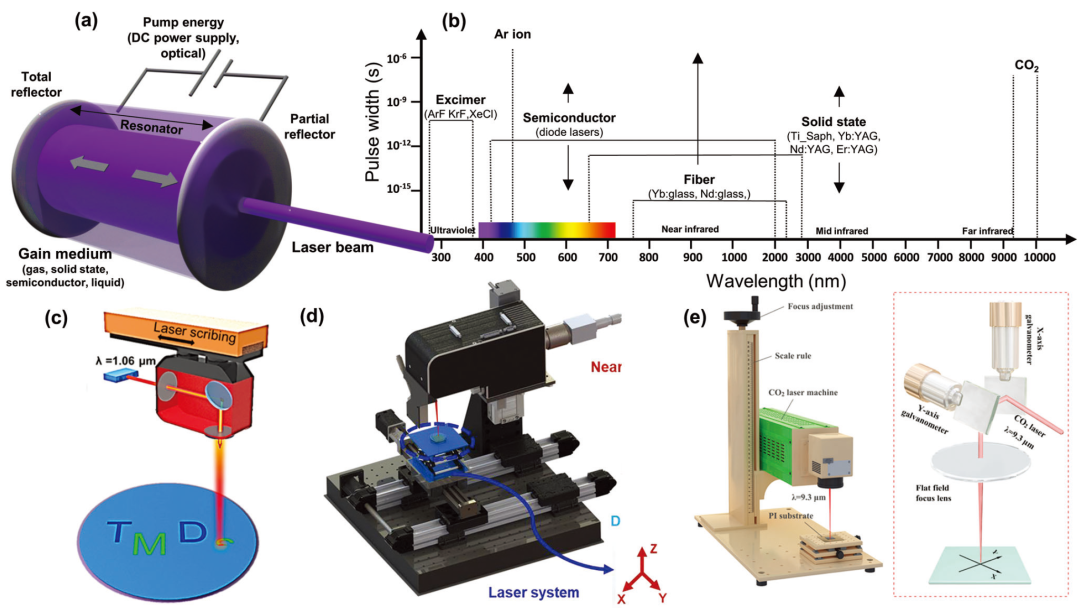

DLW 系统的基本组成
激光源
- 气体激光器：CO₂ 激光器、准分子激光器；
- 液体激光器：染料激光器；
- 固态激光器：光纤激光器；
- 半导体激光器：二极管激光器。
光束特性
- 波长：从紫外线（UV）到远红外线（IR）；
- 时间模式：连续波（CW）或脉冲；
- 脉冲宽度：从毫秒量级到飞秒量级。
运动控制系统
- 移动光学系统： 通过物镜位移实现焦点移动，需要动态聚焦补偿；
- 移动平台系统： 依赖高精密气浮平台，对环境温度要求苛刻，工件惯性还会影响加速性能；
- 振镜扫描系统： 采用反射镜谐振扫描，并配合 f-θ 透镜校正场曲，加工速度快。
为提高生产效率，目前通常采用振镜扫描，移动平台效率相对较低。 具体系统仍需根据实际应用选择。

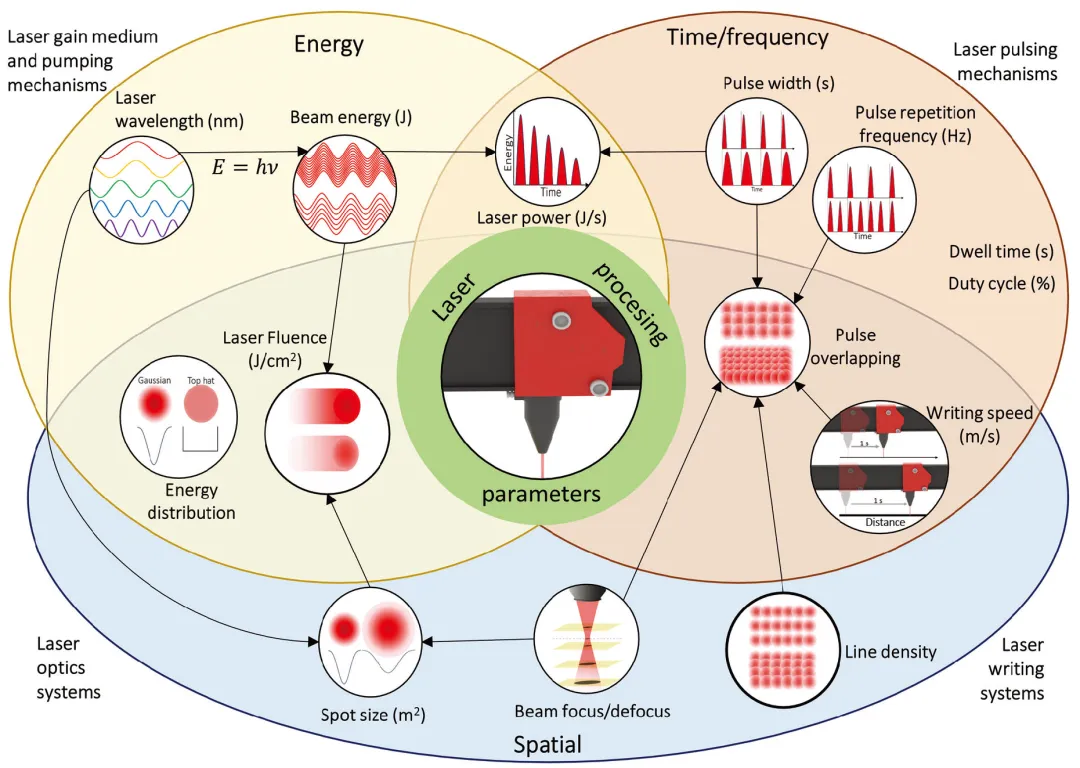

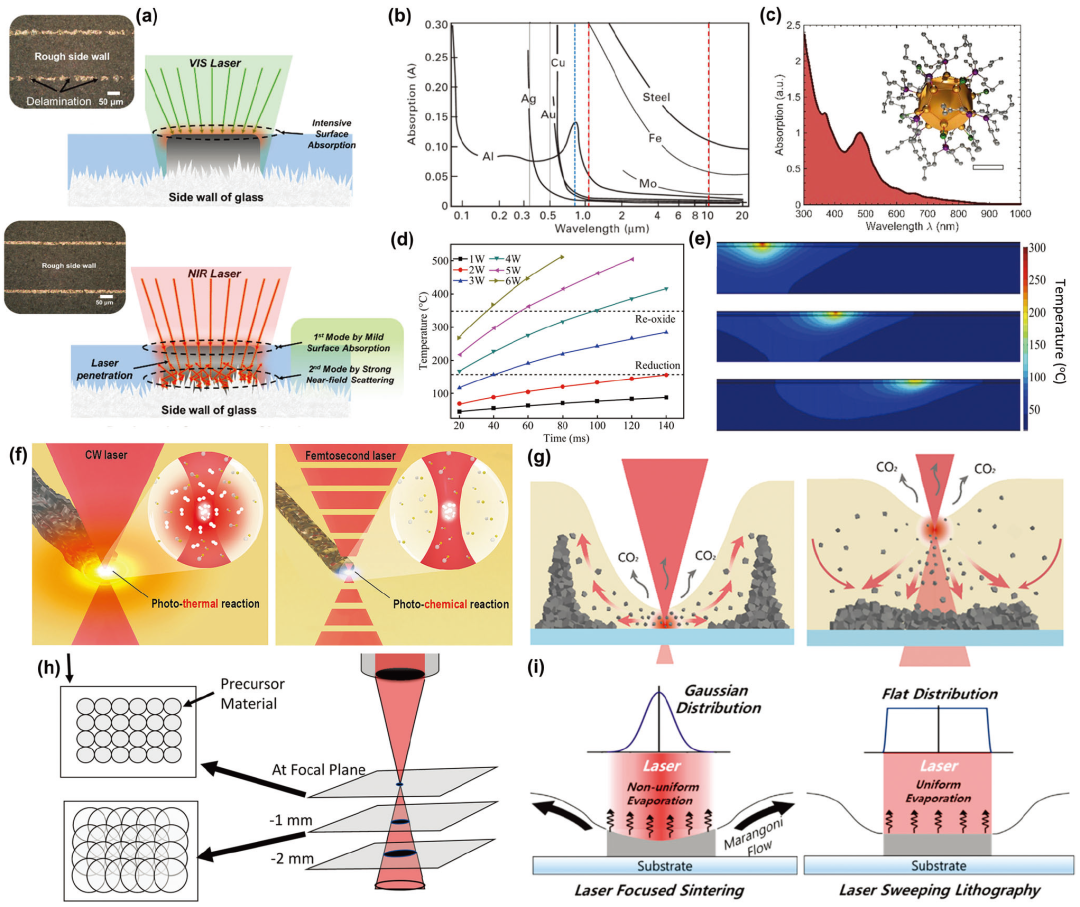

关键加工参数
1. 激光波长#
波长决定激光与材料相互作用的机制。
- 低波长（UV）：光子能量较高，能够引发化学键形成、异构化或断裂等光化学反应。对半导体材料，还可以激发电子、促进热化和载流子移除。
- 高波长（IR）：主要促进晶格振动，使光热效应占主导地位，引发能量积累和温度升高，适合热诱导材料转变。
- 穿透深度： 波长直接影响光束在材料中的穿透深度，关系式为
δ = λ / 4πke。低波长通常穿透较浅，有利于表面处理；高波长穿透更深，可以进行体积加工。
2. 激光功率#
功率是主导光化学或光热效应的关键参数：
- 低功率： 光化学现象占主导；
- 中等功率： 可促进材料微观结构转变和相变，例如还原前驱体材料；
- 高功率： 可实现金属和金属氧化物烧结、退火，或诱导碳化、石墨化；
- 过高功率： 可能导致材料蒸发、升华或非预期消融。
3. 写入速度#
写入速度与功率共同决定作用区域获得的能量：
- 低速度： 辐照点温度升高，邻近区域热积累增加；
- 高速度： 热积累减小，适合需要精确控制反应区域的加工。
4. 脉冲特性：宽度与重复频率#

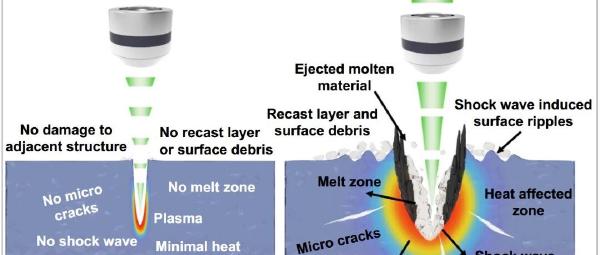

- 脉冲宽度（PW）： 从毫秒到飞秒不等，决定单个脉冲与材料作用的时间。长脉冲热扩散范围大、热效应明显；飞秒级超短脉冲能够产生非线性效应，促进光化学反应而非热效应，提高空间分辨率。
- 脉冲重复频率（PRF）： 决定单位时间内的脉冲数量并影响能量累积；它与写入速度共同决定脉冲重叠率，进而影响热积累和材料转化效率。
5. 光束聚焦与光斑尺寸#
- 光斑尺寸： 由光学系统和波长共同决定，可通过焦距调整；
- 焦点位置： 激光聚焦位置决定材料沉积的结构特性；
- 能量分布： 高斯分布和平顶分布会产生不同加工效果，并影响均匀性。
6. 辐照气氛#
环境条件虽然不是激光参数，却会显著影响 DLW：
- 惰性气氛（氩气／氮气）： 避免氧化，维持还原环境，提高部分材料的导电性；
- 环境气氛： 简化工艺、降低成本，但可能影响材料性能；
- 反应性气体： 促进特定反应，例如还原，或抑制过度热积累。
材料合成与转换机制#

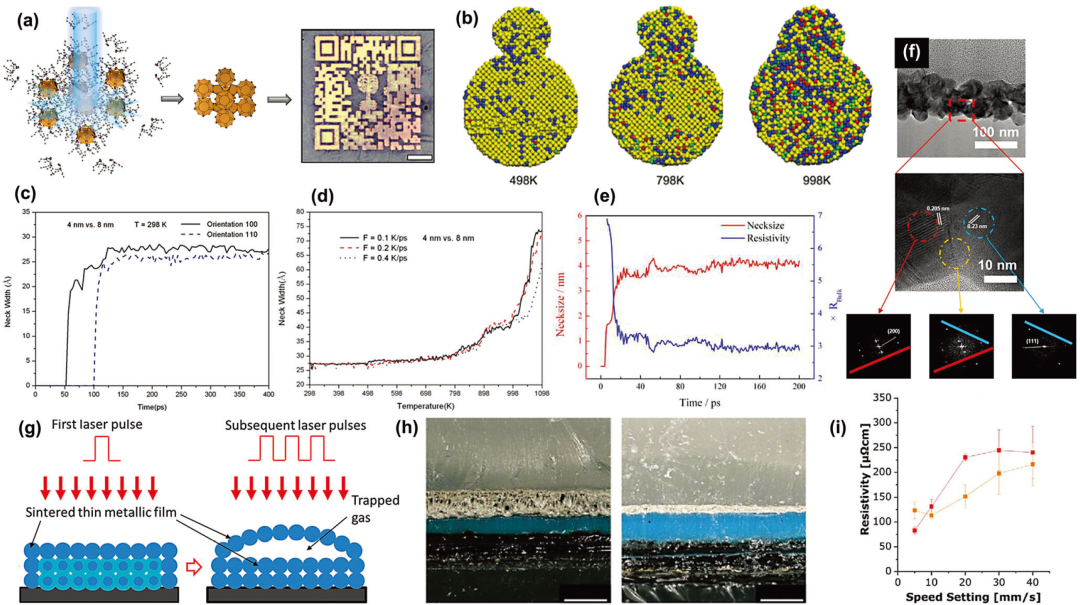

激光烧结（Laser Sintering）
激光烧结最初广泛用于增材制造（AM）领域，主要处理金属、陶瓷和聚合物粉末。在微制造领域，激光烧结与微纳结构材料结合，用于高分辨率导体和半导体图案化。
工作原理： 激光辐照金属纳米颗粒前驱体，使相邻颗粒之间形成“颈”结构。热积累降低颗粒表面能，促进颈部形成和生长；颗粒聚合使表面积／体积比下降，最终形成连续导电结构。
技术优势：
- 飞秒等超短脉冲激光能够更精确地控制颈部生长、熔化和再结晶；
- 选择性加热把热量限制在特定区域，避免整个基底受热；
- 可在玻璃、硅／二氧化硅晶圆等刚性基底，以及聚酰亚胺、PET、纸等柔性基底上形成高分辨率导电线路。
需要注意：前驱体膜厚与激光参数的匹配至关重要，厚膜在烧结时容易形成气泡，导致图案不均匀。
激光烧结适合后端互连、电极制备和柔性电子导电路径形成，提供了一种无掩模、低温且兼容多种基底的加工方案。

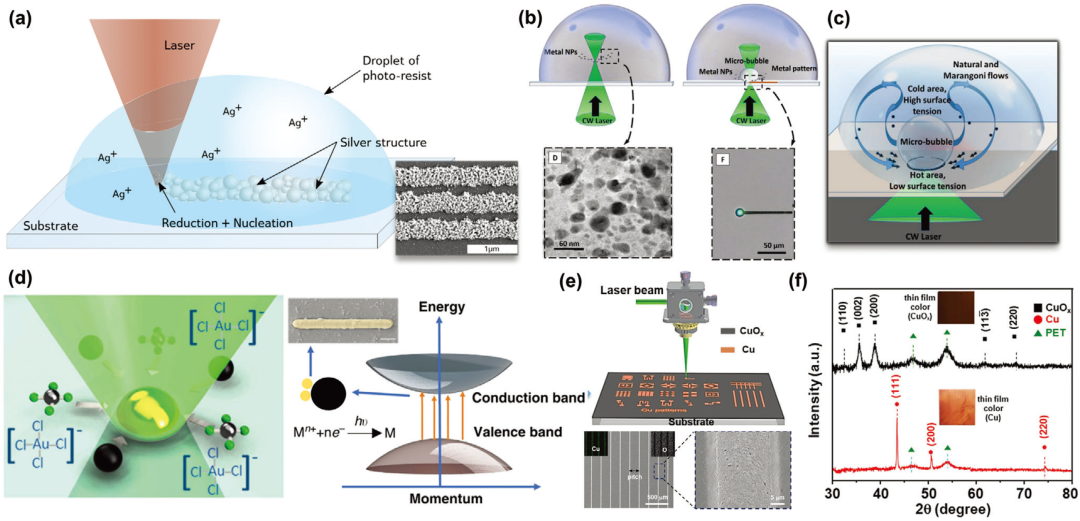

激光诱导还原（Laser-Induced Reduction）
激光诱导还原通过光子诱导化学反应，将金属离子还原为金属纳米颗粒，可在柔性基底上图案化导电层，包含三类机制：
- 多光子和双光子吸收（MBA／TPA）机制： 高通量激光，通常为飞秒激光，激发电子并引发金属离子还原；双光子还原（TPR）需要超短脉冲提供足够能量。
- 光热还原机制： 较长脉宽或连续激光通过热作用激活还原剂；热刺激和还原剂分解促进电子转移，还原金属离子。
- 金属氧化物还原机制： 以氧化铜、氧化镍等金属氧化物纳米颗粒作为前驱体，在还原剂存在时通过激光移除氧，形成金属导电结构。
激光诱导还原提供了低温、低成本且环境友好的直写方法，特别适合温度敏感基底上的集成电路（IC）互连、电极等导电结构制备。

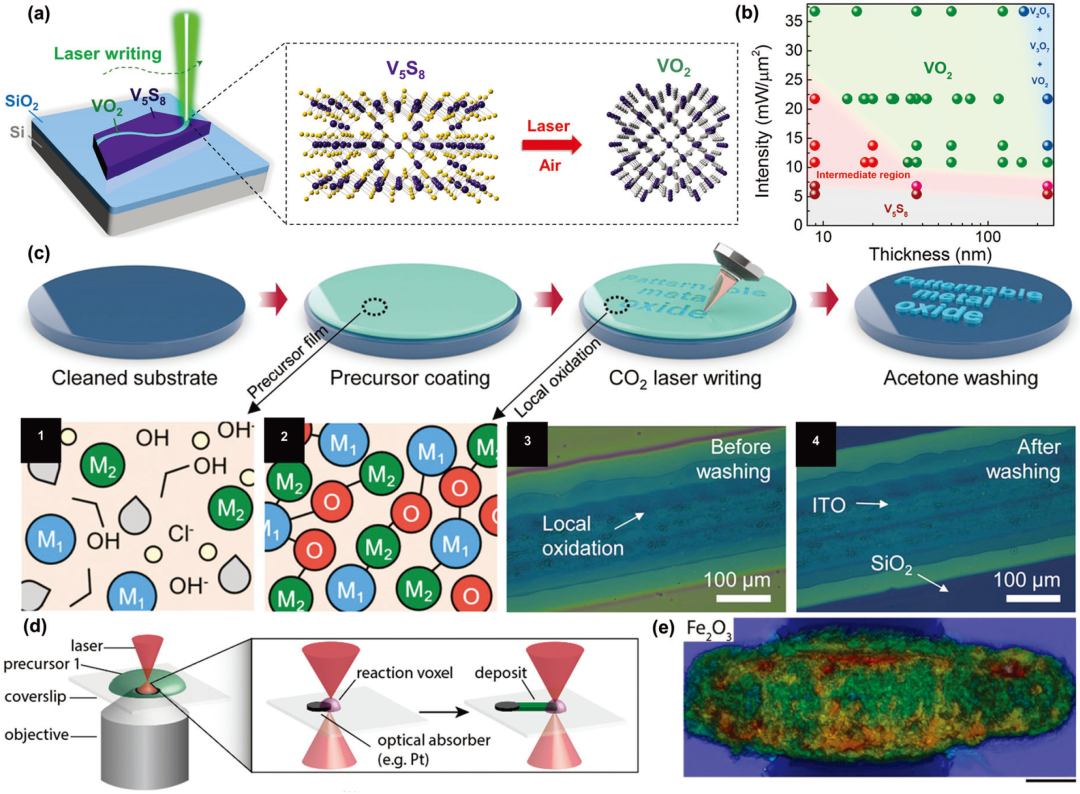

激光诱导氧化（Laser-Induced Oxidation）
激光诱导氧化最早在铬薄膜上实现，利用低于蒸发阈值的激光通量引发化学反应，形成稳定氧化物图案。
基本过程：
- 在富氧环境中以激光辐照金属薄膜，促进金属与氧发生反应；
- 反应包括表面能量吸收与温升、氧分子在表面粘附和解离、亚原子层形核、颗粒输运、新层生长五个主要步骤。
这项技术可精确制备金属氧化物半导体、栅极绝缘层和传感材料，尤其适合温度敏感器件的集成。

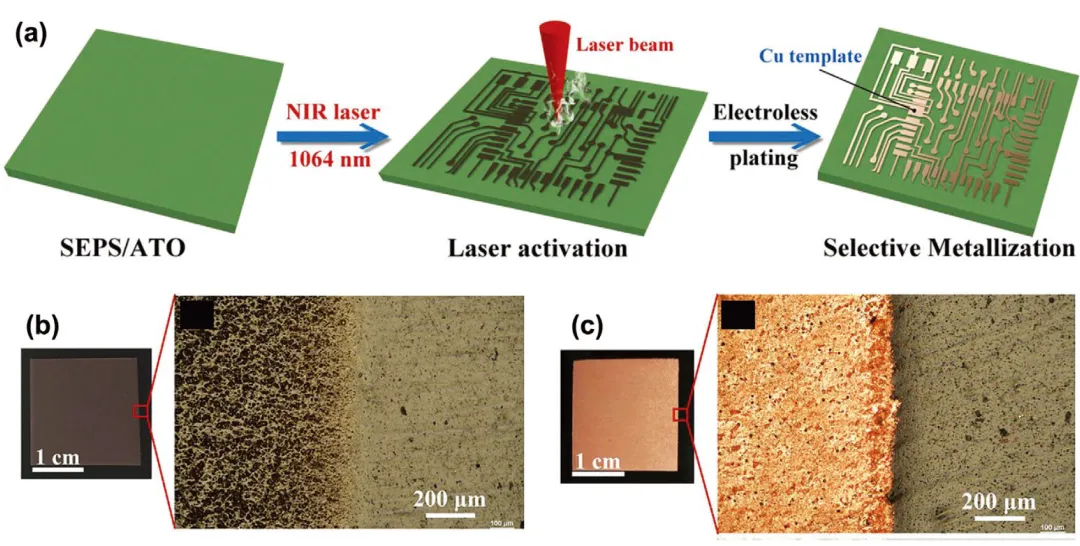

激光诱导选择性金属化（LISM）
激光诱导选择性金属化虽然不是直接材料合成方法，却为基底激活和后续选择性金属沉积提供有效路径。
工艺流程：
- 基底材料准备： 通常采用聚合物基质与激光敏化剂的复合体；
- 激光激活： 敏化剂吸收能量并分解，使特定区域具备化学镀活性；
- 化学镀： 在活化区域选择性沉积金属层。
激活机制： 金属前驱体还原可在基材表面形成微观粗糙结构，并生成银、铜等金属纳米颗粒；在特定条件下，这些颗粒能够辅助催化化学镀。
LISM 为复杂基底上的互连线路、电极和天线提供简便方案，尤其适合柔性电子和 3D 结构电子制造。

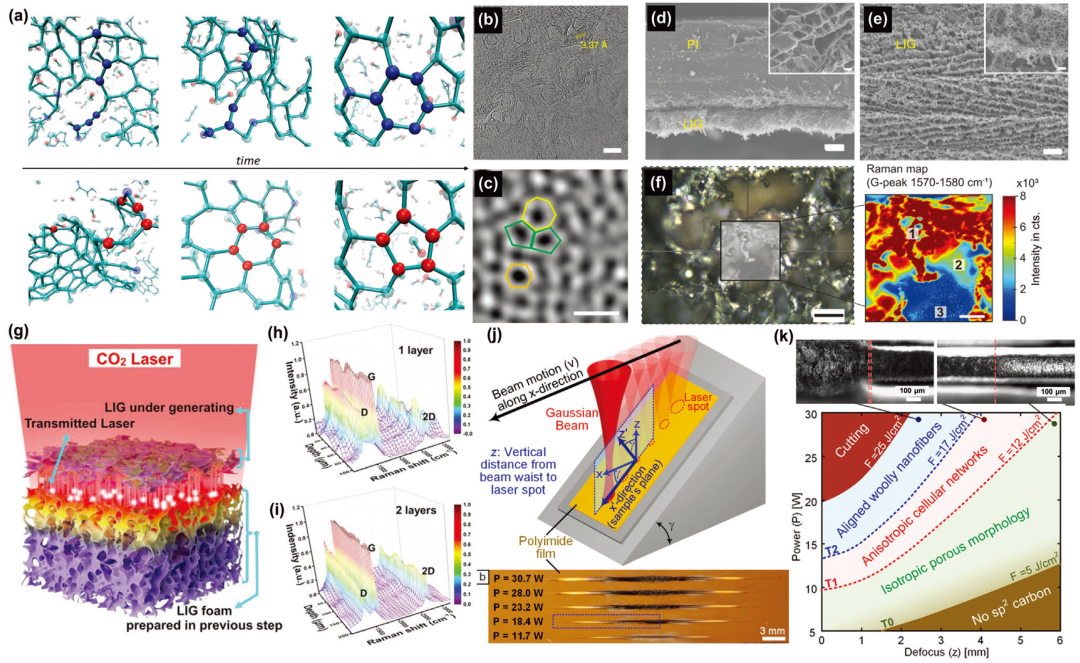

激光碳化和石墨化（Laser Carbonization and Graphitization）
激光碳化和石墨化通过光热效应引起晶格振动和热积累，把含碳前驱体转化为石墨烯类碳材料。
物理化学转变：
- 高温促使化学键断裂，释放富氧挥发物，碳重新组织成六方晶格；
- 碳原子从原始杂化状态转变为富 sp² 化学结构；
- 碳化形成结晶度较低的碳结构，石墨化则形成石墨堆积度更高的结构。
激光诱导石墨烯（LIG）： James Tour 研究组于 2014 年首次通过 CO₂ 激光处理聚酰亚胺获得 LIG。该材料具有多孔三维网络和高导电性，其形貌可通过激光聚焦、能量密度和脉冲参数调节，并能在多孔结构与纳米纤维之间转变。
LIG 可用于石墨烯电极、传感器和超级电容器，具有低成本、可直写和环境友好等优势，特别适合柔性电子、可穿戴设备和物联网。
新型激光加工电子材料#
这部分原文内容较多，以下结合各组图逐项展开。

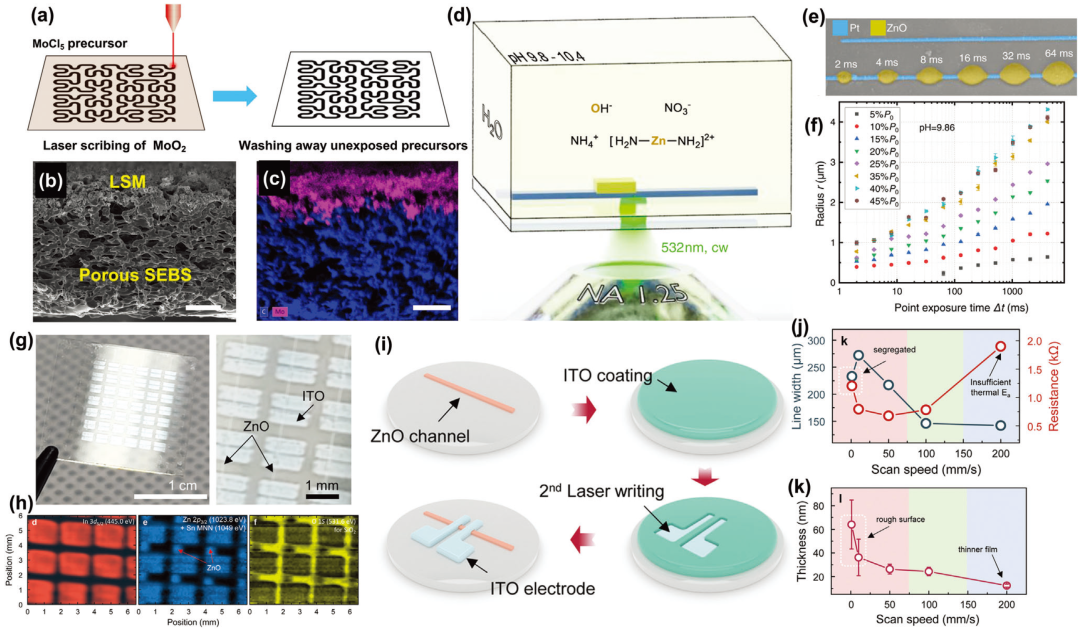

激光合成金属氧化物

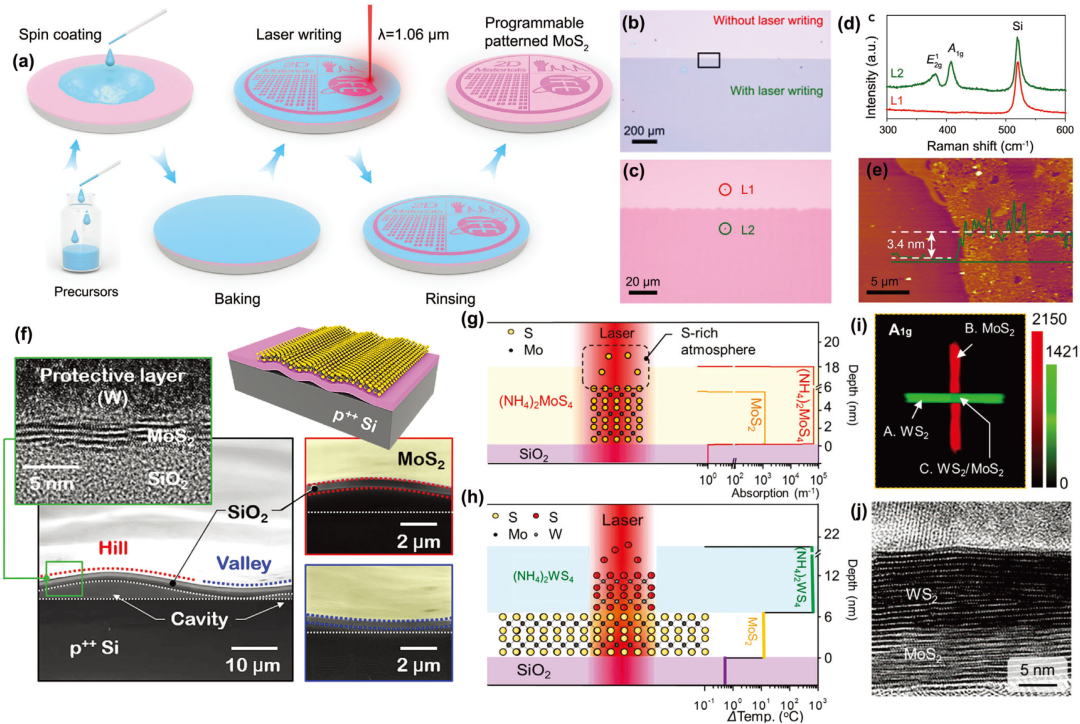

激光合成过渡金属硫族化合物

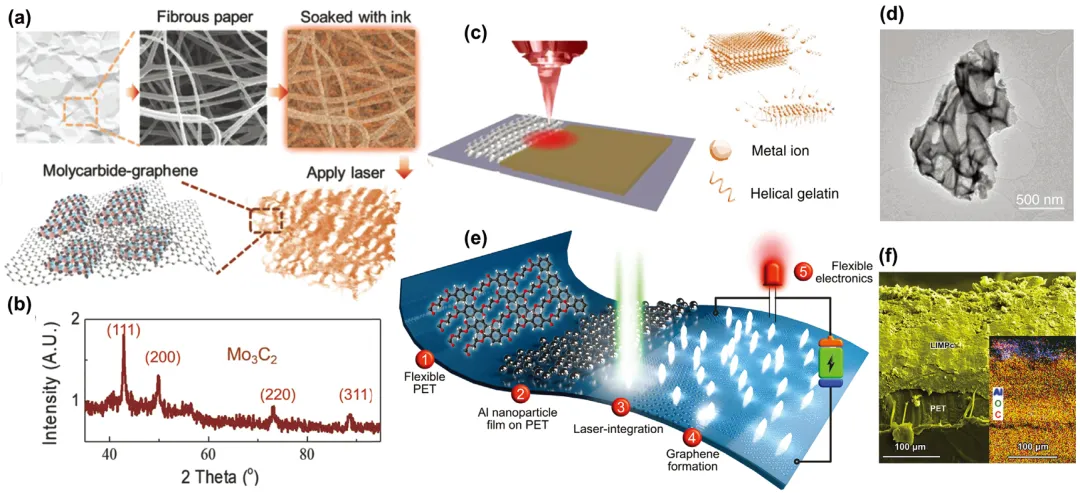

激光合成碳化物

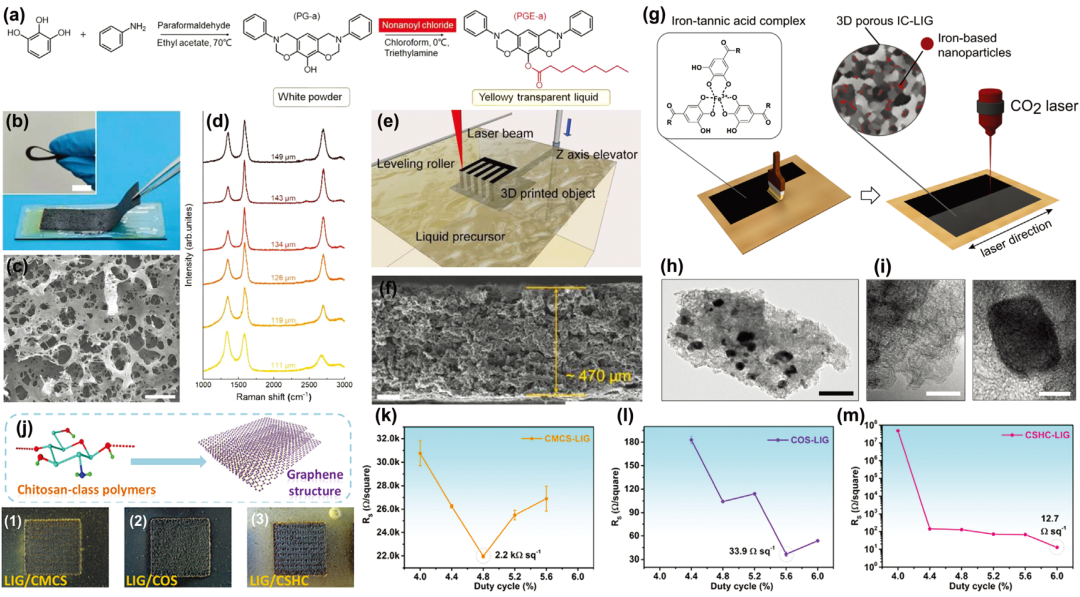

激光诱导石墨烯（LIG）

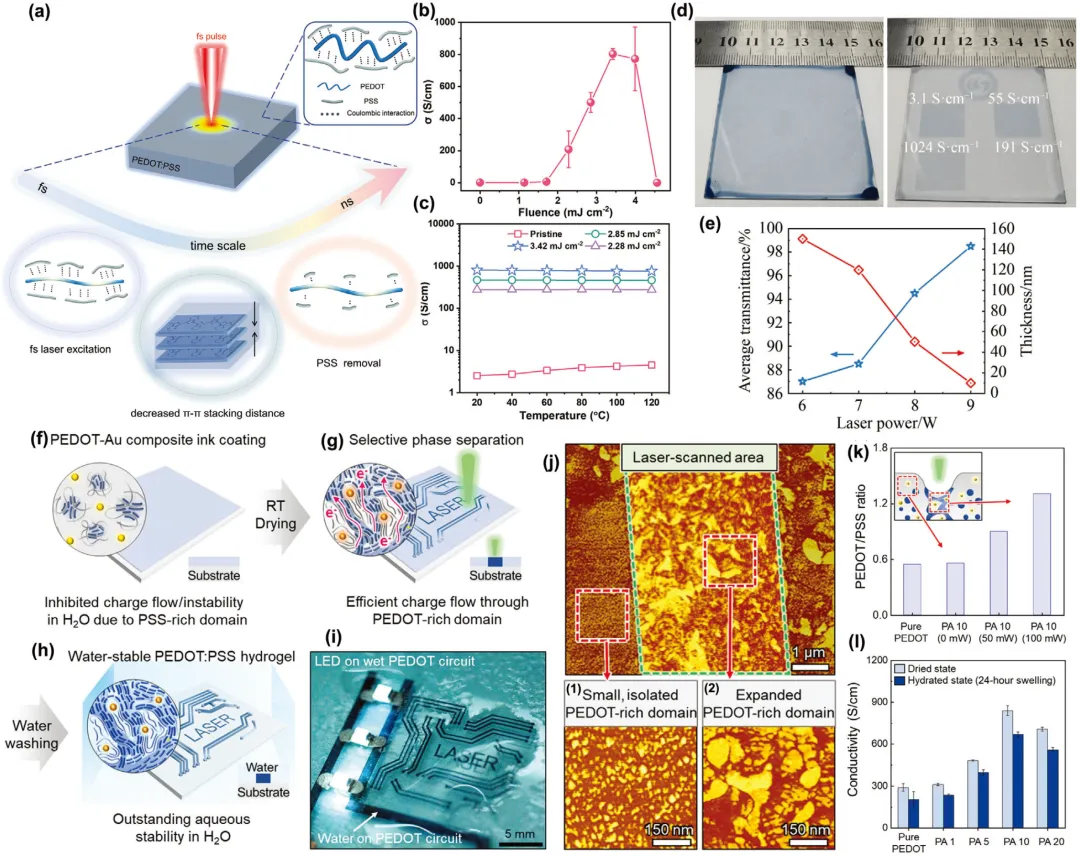

导电聚合物的激光加工

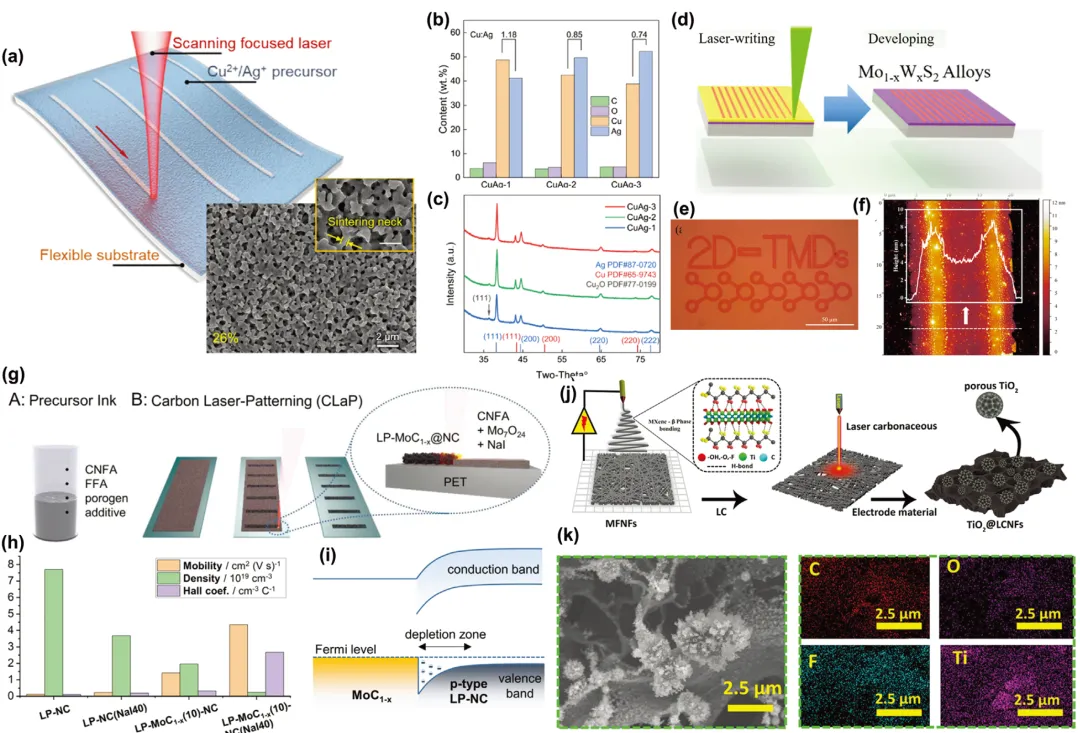

混合与复合材料的激光合成
激光直写在电子器件中的应用#

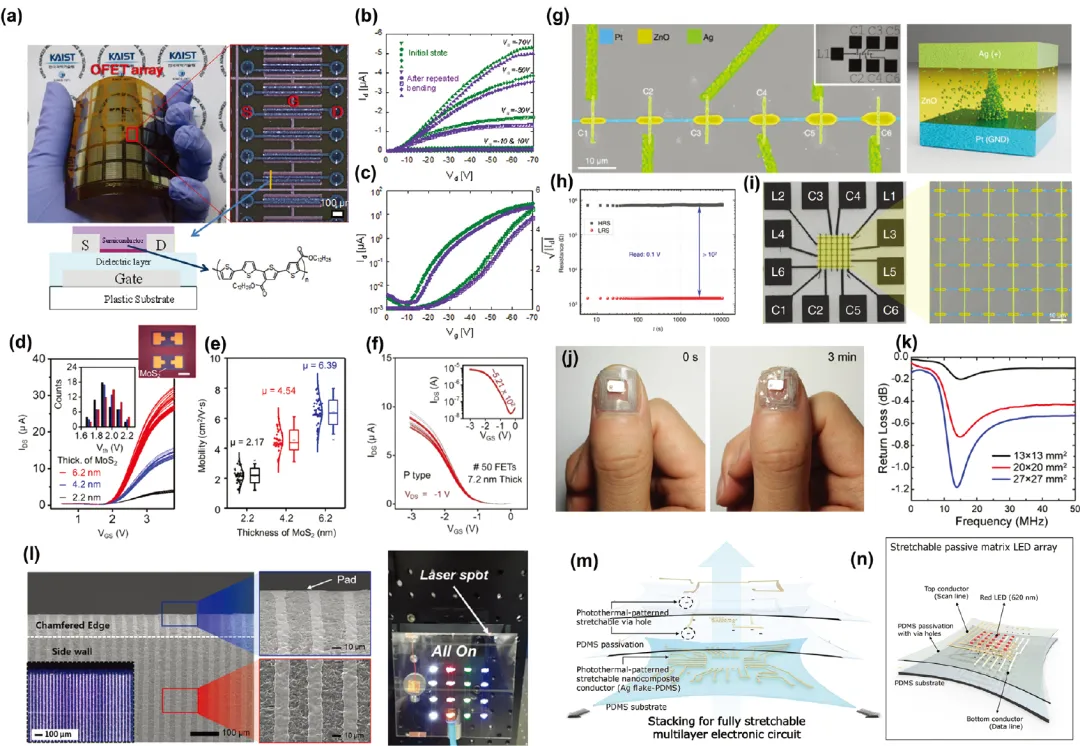

薄膜晶体管（TFTs）与忆阻器

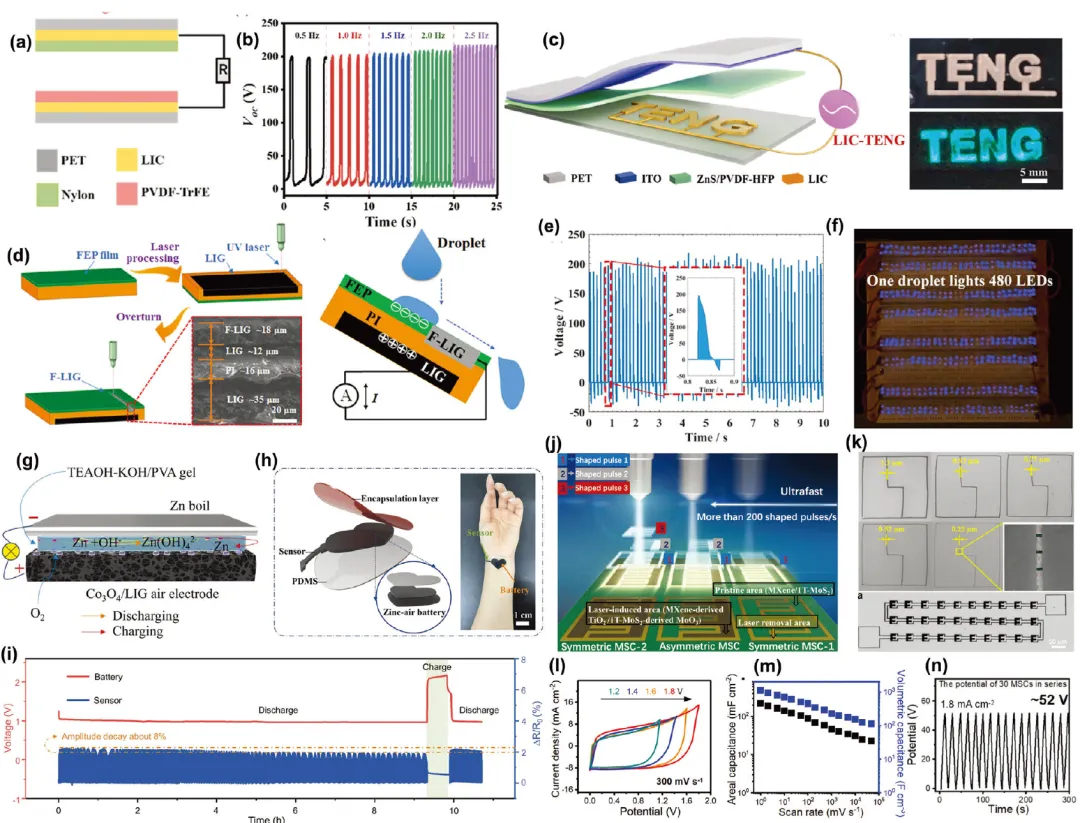

能量收集与存储系统
摩擦纳米发电机（TENGs）、电池、微型超级电容器（MSCs）

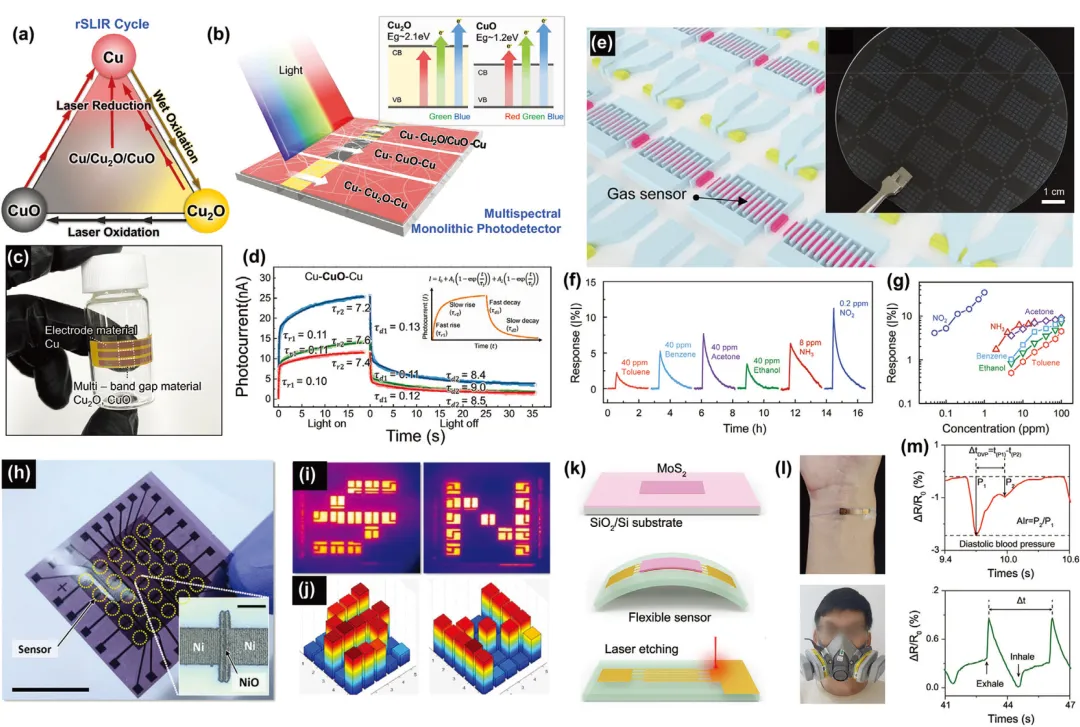

传感器领域的应用
光电探测器、气体传感器、湿度和温度传感器、机械传感器

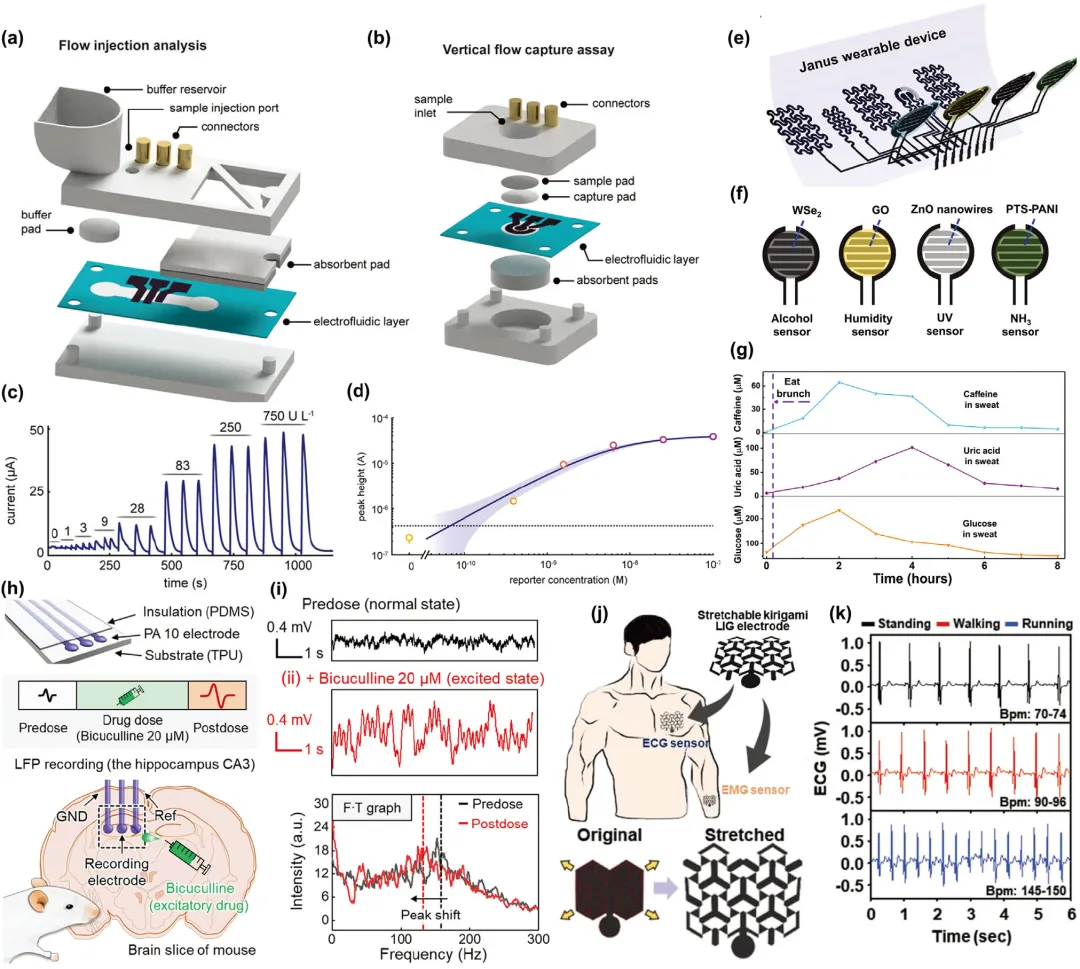

生物电子系统的应用
电化学传感器、可穿戴生物电子设备、电生理感知
以上。
引用#

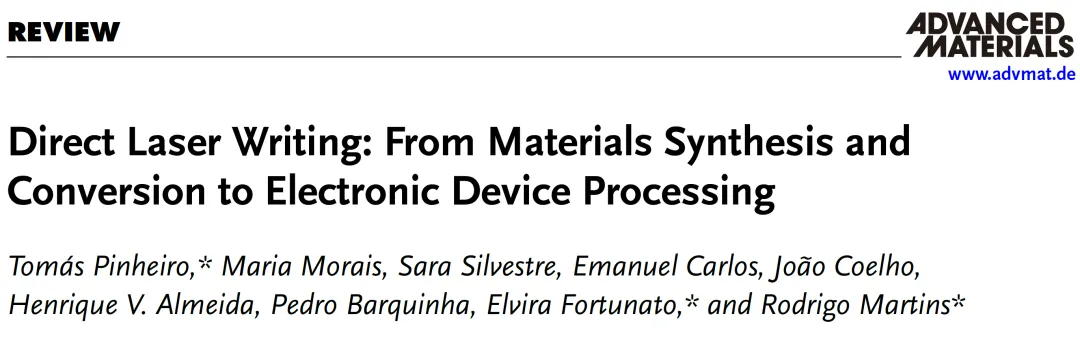

- Pinheiro, Tomás, Morais M., Silvestre S., et al. “Direct Laser Writing: From Materials Synthesis and Conversion to Electronic Device Processing.” Advanced Materials 36.26 (2024). DOI: 10.1002/adma.202402014.
